Agilent手持LCR測試儀和同惠手持數字電橋表參數比較

發布時間：2015年04月10日[儀器儀表][是德科技 安捷倫Agilent][同惠Tonghui]

安捷倫手持lcr測試儀U1731C,U1732C具有ESR、Z、D、Q和θ功能進行詳細的元件分析，最高測試頻率可達10KHz。帶DCR頻率且測試頻率100KHz手持電橋表是Agilent U1733C型號。同惠A型手持電橋表測試頻率最高10KHz，但有ESR，價格比較低廉。同惠C型數字電橋表高達100KHz，這對小容量高頻電路使用的電容來說尤為實用。A型是老產品，C型在精度、穩定度、實用度都不錯！

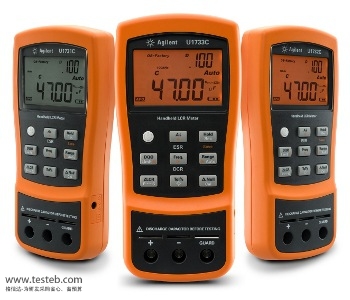

agilent安捷倫手持式lcr測試儀
安捷倫手持式lcr測試儀		 同惠lcr數字電橋

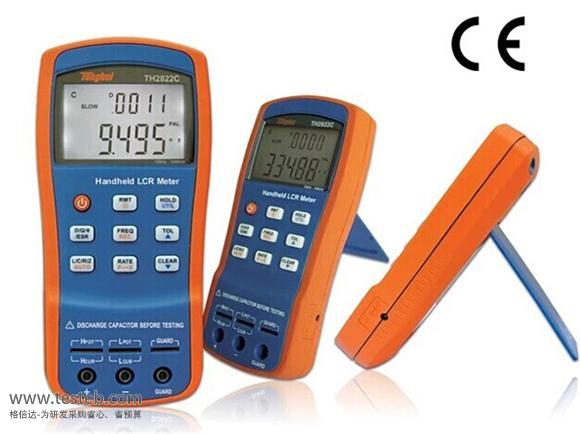

同惠lcr數字電橋表



同惠電橋-Agilent安捷倫手持數字電橋表參數比較

型號 U1731C/B電橋表 U1732C lcr表 TH2822 TH2822A電橋表 TH2822C電橋表

測試信號
測試頻率 設置值 實際值 設置值 實際值 設置值 實際值 設置值 實際值 設置值 實際值
----- ----- 100Hz 100Hz 100Hz 100Hz 100Hz 100Hz 100Hz 100Hz
120Hz 120Hz 120Hz 120Hz 120Hz 120.048Hz 120Hz 120.048Hz 120Hz 120.048Hz
1kHz 1010Hz 1kHz 1010Hz 1kHz 1kHz 1kHz 1kHz 1kHz 1kHz
    10kHz 9.6kHz     10kHz 10kHz 10kHz 10kHz
                100kHz 100kHz
測試電平 0.6 Vrms 0.6 Vrms
輸出阻抗 100Ω / 1kΩ / 10kΩ / 100kΩ 隨量程變化 100 Ω 恒定

測試功能
測試參數 主參數: L / C / R 主參數: L / C / R / Z
副參數: D / Q 副參數: D / Q / θ / ESR
自動LCR × √
測試端配置 三端 三端、五端
測試速度 1 次/秒 快速：4 次/秒，慢速：1.5 次/秒
量程方式 自動、手動 自動
容限比較模式 1%,5%,10% 1%,5%,10%,20% 1%,5%,10% 1%,5%,10%,20% 1%,5%,10%,20%
等效方式 串聯，并聯 串聯，并聯
校準功能 短路、開路 短路、開路
輸入保險絲 0.1A/ 250V 0.1A/ 250V
通訊接口 IR-USB Mini-USB

手持式lcr數字電橋測試范圍
電阻/阻抗 1mΩ -- 10.000MΩ 0.1mΩ -- 10.000MΩ
電容 100Hz/ 120Hz 0pF--19.999mF 0pF-19.999mF 0pF-- 9.999mF 0pF-19.999mF 0pF--19.999mF
1kHz 0.0pF--9.999mF 0.0pF-9.999mF 0.0pF--9.999mF 0.0pF-9.999mF 0.0pF--9.999mF
10kHz - 0.00pF-50.00μF - 0.00pF-100.00μF 0.00pF--100.00μF
100kHz - - - - 0.000pF-10.000μF
電感 100Hz/ 120Hz 0μH--999.9H 0μH-999.9H 0μH--999.9H 0μH-999.9H 0μH--999.9H
1kHz 0.0μH--99.99H 0.0μH-99.99H 0.0μH--99.99H 0.0μH-99.99H 0.0μH--99.99H
10kHz - 0.0μH-999.9mH - 0.00μH-999.9mH 0.00μH--999.9mH
100kHz - - - - 0.000μH--399.99mH

最高準確度/測試精度（23°C±5°C，<75% R.H.）
電阻 100Hz- 10kHz 0.5% 0.5% 0.25% 0.25% 0.25%
100kHz - - - - 0.5%
電容 100Hz- 1kHz 0.7% 0.7% 0.25% 0.25% 0.25%
10kHz - 1.5% - 0.25% 0.25%
100kHz - - - - 0.5%
電感 100Hz- 1kHz 0.7% 0.7% 0.25% 0.25% 0.25%
10kHz - 1.5% - 0.25% 0.25%
100kHz   - - - - 0.5%
