福祿克LCR測試儀FLUKE PM6306/PM6304數字電橋停產
發布時間：2014年12月28日[儀器儀表][福祿克Fluke][是德科技 安捷倫Agilent][固緯GWINSTEK]

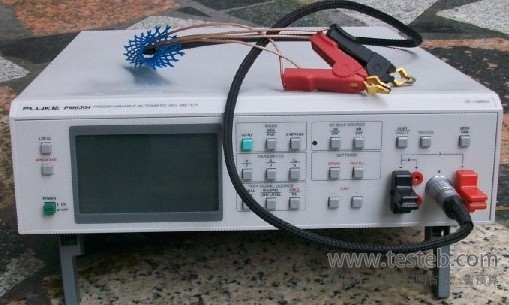

美國福祿克FLUKE PM6306和PM6304是器件測量的強大功能及多功能性和遠程編程功能的最佳組合。只需將器件連接到測試接線柱或夾具，即可馬上從FLUKE PM6306/PM6304 lcr測試儀LCD大顯示屏上讀得主要參數和第二參數，并查看等效電路圖。福祿克LCR測試儀的基本功能和其測試頻率和電壓電平的多樣性，功能強大的器件測量和測試工具－覆蓋了開發實驗室到生產線的全部范圍，使其成為商業中最好的兩款RCL測試儀。
福祿克LCR測試儀型號PM6306、PM6304、PM6303A及其附件PM9540/BAN、PM9540/TWE、PM9541B已于2010年年底停產，并且沒有升級替代型號。如需同類產品請參考是德科技安捷倫LCR測試儀或固緯lcr電橋。
福祿克LCR測試儀FLUKE PM6306/PM6304性能介紹
FLUKE PM6304 LCR測試儀是一臺具有遠程編程能力的儀器，基本準確度達0.1%，具有3個測試電壓電平和204個測試頻率。PM 6304C則具有更高的基本準確度，能夠以0.05%的準確度測量元器件或設備。正是由于其準確度非常高，所以PM 6304C非常適宜于校準Fluke 5500A高性能多產品校準器的電容輸出功能。
PM 6306是最通用的RCL測試儀，可提供測量頻率在50Hz至1MHz的連續步進變換，以及交直流測試電壓和直流偏壓的連續步進變換，基本精度為0.1％。PM6306測試儀還可提供相對偏離值測試，直接給出與標準值的偏差，并且PM 6306具有內置的接觸檢查功能，確保最優的連接。利用這些功能，您就可以測試實際工作中所使用的各種元器件。
福祿克fluke PM6306/fluke PM6304 LCR測試儀技術參數
PM630、PM6304交流測試模式
|
|
測試頻率 |
|
PM 6306 |
50, 60, 100, 120 Hz |
|
|
200 Hz 至 100 kHz (100 Hz 步長) |
|
|
100 kHz 至 1 MHz (1 kHz 步長) |
|
PM 6304 |
50, 60, 100, 120 Hz |
|
|
200 Hz 至 20 kHz (100 Hz 步長) |
|
|
100 kHz |
|
|
測試信號電平 |
|
PM 6306 |
50 mV 至 2V (10 mV 步長) ，經 100Ω電阻 |
|
PM 6304 |
50 mV ，經 100Ω電阻 |
|
|
1V ，經 100Ω電阻 |
|
|
2V ，經 400Ω電阻 |
|
|
正常測量模式下的基本測量準確度 |
|
PM 6306 |
0.1% ± 1 個字 (for ³ 0.25V, £ 50 kHz) |
|
|
0.1% * (f/50 kHz) ± 1 個字 (for ³ 0.25V, > 50 kHz) |
|
|
0.1% * (0.25V/Vt) ± 1 個字 (for < 0.25V, £ 50 kHz) |
|
PM 6304 |
0.05% ± 1 個字 (對于PM 6304C, £ 2 kHz) |
|
|
0.1% ± 1 個字 (for £ 20 kHz) |
|
|
0.4% ± 1 個字 (100 kHz) |
|
|
0.5% ± 1 個字 (for 50 mV £ 20 kHz) |
|
|
2.0% ± 1 個字 (for 50 mV, 100 kHz) |
|
|
直流偏置 |
|
內部 |
|
PM 6306: |
0 至 10V (0.1V 步長) |
|
PM 6304: |
2V |
|
|
外部 |
|
PM 6306: |
0 至 40V |
|
PM 6304: |
0 至 40V |
|
福祿克LCR測試儀最大測量范圍
|
|
阻抗/交流電阻 Z 或 RAC |
|
|
直流電阻 R DC |
|
|
電容 C |
|
|
電感 L |
|
|
品質因數 Q |
|
|
耗散因數 D |
|
|
相位角 F |
|
|
電壓監測 VX |
|
|
電流監測 IX |
|
Fluke福祿克LCR測試儀最大分辨率
|
|
阻抗/交流電阻 Z 或 RAC |
|
|
直流電阻 R DC |
|
|
電容 C |
|
|
電感 L |
|
|
品質因數 Q |
|
|
耗散因數 D |
|
|
相位角 F |
|
|
電壓監測 VX |
|
|
電流監測 IX |
|
