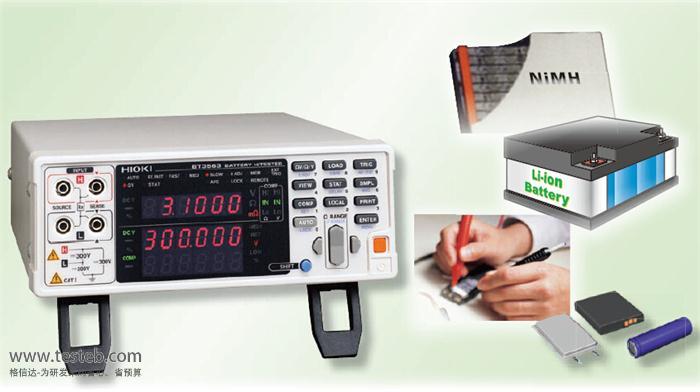

日本日置HIOKI BT3562電池測試儀60V電壓內阻測量

HIOKI日置BT3562電池測試儀用于通過測量阻抗和電壓來確認出貨產品的質量,最高可測60V,阻抗分辨率0.1μΩ、電壓10μV,能夠高速測量電池組,有利于提高產線效率。

電池測試儀品牌:日置HIOKI
日置HIOKI

請撥打電話,或在線聯系我們,告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務!
BT3562說明書
  • 日置HIOKI內阻/歐姆電阻計BT3562
  • 日置HIOKI內阻/歐姆電阻計BT3562
  • 日置HIOKI內阻/歐姆電阻計BT3562

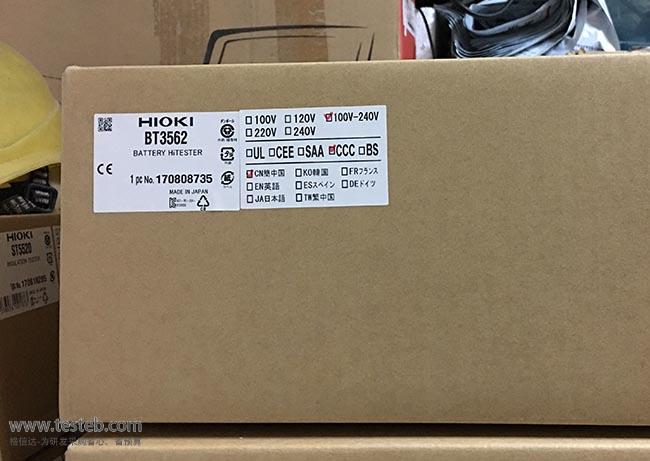

BT3562圖片

  • BT3562
  • BT3562
  • BT3562

日置HIOKI BT3562 電池測試儀規格參數與圖片

日置BT3562/3563電池測試儀系列的特點

高分辨率:阻抗分辨率0.1μΩ(3mΩ量程),電壓10μV(6V量程),最適用于日趨低阻抗化的大型電池單元檢查

高精度:阻抗±0.5%rdg.±5dgt.,電壓±0.01%rdg.±3dgt.,可實現電池檢查所要求的高精度電壓測量

高速:阻抗+電壓同時測量18ms以內,響應時間+ 采樣時間,采樣EX. FAST時

高壓:BT3563最高可測300V、BT3562電池電壓測試儀最高可測60V,能夠高速測量電池組,有利于提高產線效率

電壓測量量程:6V/60V(BT3562型號)、6 V/60V/300V(BT3563電池測試儀)

阻抗測量量程:3mΩ/30mΩ/300mΩ/3Ω/30Ω/300Ω/3000Ω

測量項目:阻抗/ 電壓

測量方式:交流4 端子法(1kHz)



HIOKI BT3562電池測試儀測量對象和用途

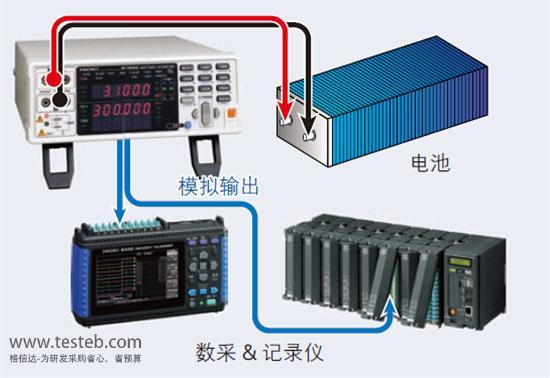

用于高壓電池組檢查

用于電池模塊檢查

用于大型(低阻抗)元件檢查

用于紐扣電池的高速量產檢查

用于燃料電池組測量

用于電池的研究開發測量

通過日置3562電池測試儀測量阻抗和電壓來確認出貨產品的質量



日本日置BT3563/BT3562電池測試儀測量參數

阻抗測量
量程 3mΩ 30mΩ 300mΩ 30Ω 300Ω 3000Ω
最大顯示值 3.1000mΩ 31.000mΩ 310.00mΩ 3.1000Ω 31.000Ω 310.00Ω 3100.0Ω
分辨率 0.1μΩ 1μΩ 10μΩ 100μΩ 1mΩ 10mΩ 100mΩ
測量電流 100mA 100mA 10mA 1mA 100μA 10μA 10μA
測量電流頻率 BT3562電池測試儀測量電流頻率1kHz±0.2Hz
精度 ±0.5%rdg.
±10dgt.
±0.5%rdg. ±5dgt.
溫度系數 (±0.05%rdg.
±1dgt.)/℃
(±0.05%rdg. ±0.5dgt.)/℃
開路端口電壓 開路端口電壓25V peak 7V peak 4V peak
電壓測量
量程 6V 60V 300V( 僅 BT3563電池內阻測試儀)
最大顯示值 ±6.00000V ±60.0000V ±300.000V
分辨率 10μV 100μV 1mV
精度 ±0.01%rdg. ±3dgt.
溫度系數 (±0.001%rdg. ±0.3dgt. )/℃

日置bt3562 說明書http://oznappies.com/download/201611/HIOKI_BT3562_BT3563.pdf

日置電池測試儀型號規格對比http://oznappies.com/download/201604/HIOKI_3561_BT3562_BT3563.pdf



測試儀器GP-IB接口與RS-232通訊區別

通訊接口 RS-232接口 (一對一連接控制) GPIB接口/IEEE-488總線(一對多并行控制)
傳輸數據 異步傳輸數據吞吐率低,傳輸數據慢 數據吞吐率高、占位面積小、高速傳輸速度快
與其他設備連接 PC電腦或其他設備和儀器一對一通訊,且通訊故障率高 電腦可同時與多臺儀器進行通訊,
從而可快速構成一套ATE自動測試設備
組成系統的傳輸距離 一般與儀器連接的設備傳輸距離應控制在3米左右,且抗干擾能力差 系統中的GPIB電纜總長度不應超過20米,
過長的傳輸距離會使信噪比下降。電纜中的電抗性分布參數,也會對信號的波形和傳輸質量產生不利的影響



HIOKI BT3562電池測試儀訂貨信息

BT3562主機,附件電源線×1

BT3562-01主機(帶GP-IB、模擬輸出),附件電源線×1

選購配件

L2100針型測試線

9287-10夾型測試線

9453 4端子測試線

9467大直徑夾型測試線

9770針型測試線

9771針型測試線

RS-232C連接線9637,RS-232C連接線9638
