瑞士環球Sipel 600J-SA晶圓鑷子Teflon特氟龍夾頭6寸wafer硅片夾取

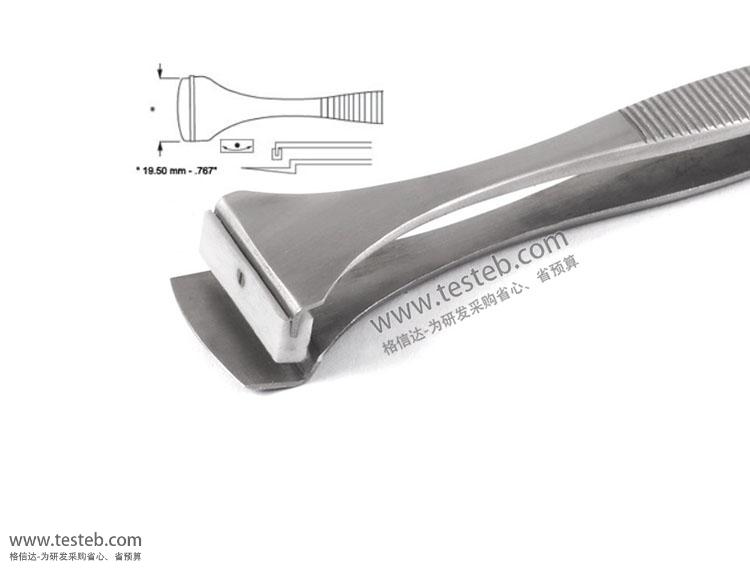

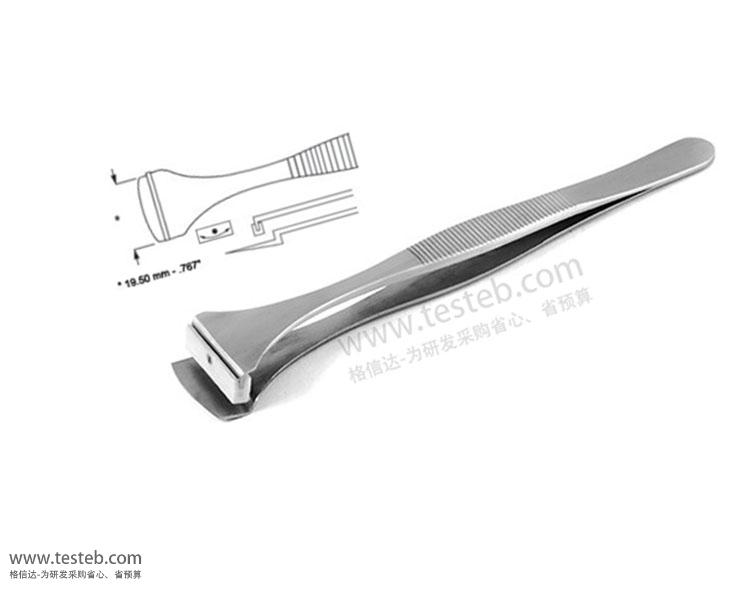

晶圓鑷子也稱硅片鑷子、半導體鑷子，用于安全搬運轉移wafer晶圓、芯片，避免因人手直接接觸而造成產品污染。瑞士Sipel 600J-SA晶圓鑷子適用于6寸wafer硅晶圓夾取轉移，頭部具有特氟龍薄片夾頭，寬度19.5mm，下頜部為臺階狀止擋。另有600E-SA帶6爪及限位柱型、600W-SA鑷子上部6個爪下部臺階止擋、600W-SA-TE鐵氟龍涂層鑷子防夾傷、600W-SA-HTC耐620℃高溫涂層，以及600GB-SA芯片夾取鑷子帶限位柱，上部臺階狀下部為光滑平板。

常見晶圓鑷子材質有不銹鋼、防靜電聚酯塑料材質、PEEK聚醚醚銅以及特殊高溫鍍層、特氟龍涂層等，應對不同的操作需求。頭部形狀分有上下平板型、上下臺階狀A(yù)、帶爪及止擋柱型E、上部臺階底板平帶限制止擋住型GB、鐵氟龍夾片型J、上頜帶爪下頜臺階止擋型W、上頜帶爪下頜臺階止擋并漏孔WG，分別針對不同類型尺寸的硅晶芯片夾取特點而設計，如夾緊程度、受力、穩固及耐高溫需求，鑷子手柄帶有鋸齒保證握持安全。

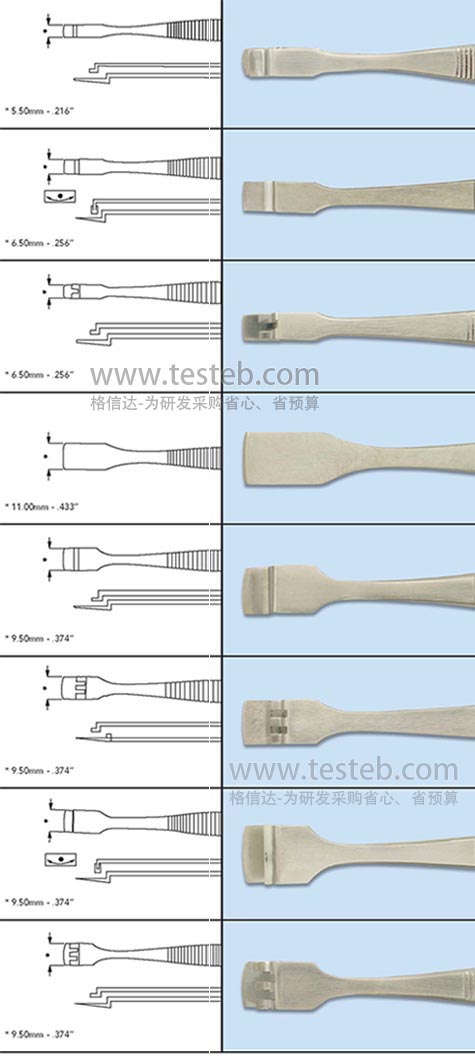

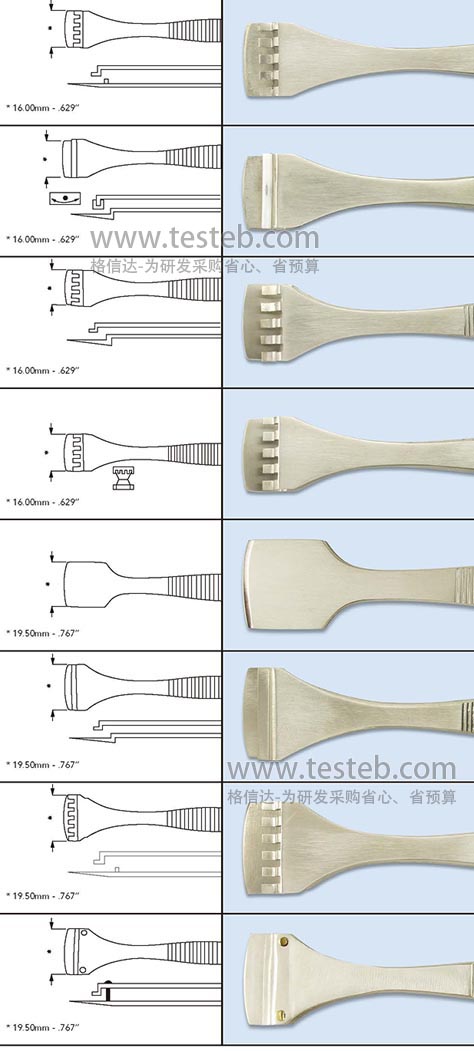

瑞士環球Sipel Wafer鑷子型號規格表

型號	頭部形狀尺寸/ 鑷子圖片
200A-SA 適用2寸晶圓和圓形元件

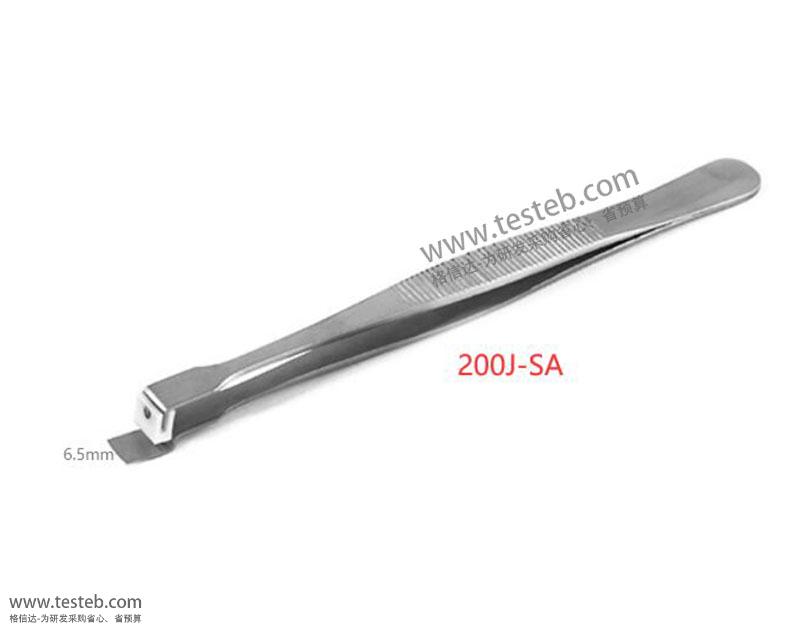

200J-SA晶圓鑷子 用于夾持2寸晶圓和圓型元件 Free Floating Teflon Paddle 自由浮動特氟龍薄片
200W-SA 用于夾持2寸晶圓和圓型元件 2 齒
300-SA 用于3寸晶圓和圓型元件 夾持部分上下端平直
300A-SA 用于3寸晶圓和圓型元件 上端臺階直角
300E-SA 用于3寸晶圓和圓型元件 3 齒 帶限位器
300J-SA 用于3寸晶圓和圓形元件 Free Floating Teflon Paddle 自由浮動特氟龍薄片
300W-SA晶圓鑷子 用于3寸晶圓和圓形元件 3個齒
400-SA 用于4寸晶圓和電容電感 上下平直
400A-SA 用于4寸晶圓和電容電感 上端成90度直角
400E-SA 用于4寸晶圓和電容電感 4 齒
400J-SA 用于4寸晶圓和電容電感 Free Floating Teflon Paddle 自由浮動特氟龍薄片
400W-SA 4寸晶圓鑷子 用于4寸wafer和CD元件 4個齒，成90度直角
400WG-SA 用于4寸晶圓和電容電感 4 齒 With a Gap 6 mm
500-SA 用于5"晶片/ 5寸晶圓和電感電容元件 上端平整，下端扁圓
500A-SA 用于5寸晶圓和電感電容元件 上端直角
500E-SA 用于5寸晶圓和電感電容元件 5個齒
500J-SA 用于5寸晶圓和電感電容元件 Free Floating Teflon Paddle 自由浮動特氟龍薄片
500W-SA硅晶圓鑷子 用于5寸晶圓和電感電容元件 5 齒
500WG-SA 用于5寸晶圓和電感電容元件 5齒 With a Gap 9 mm
600-SA 適合6寸晶圓和電感電容元件 上下平直
600A-SA 適合6寸晶圓和電感電容元件 上端直角，下端平直
600E-SA六寸晶圓鑷子 適合6寸晶圓和電感電容元件 6齒
600GB-SA硅晶芯片夾取轉移 適合6寸晶圓和電感電容元件 Stop Opening

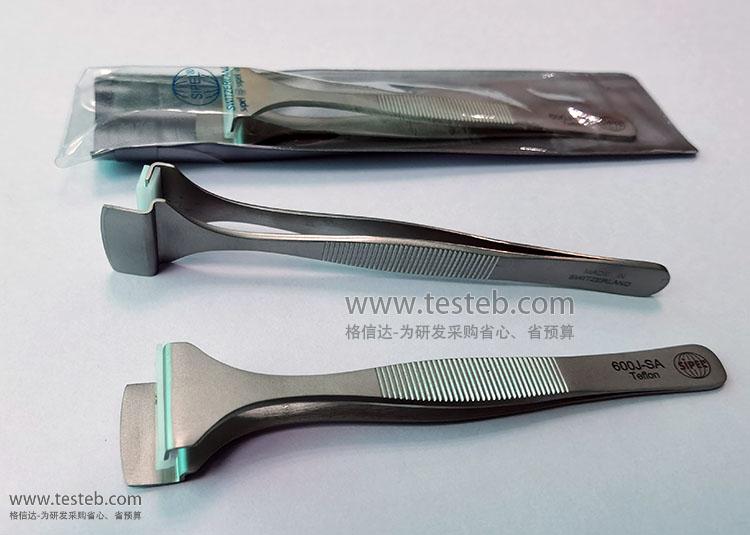

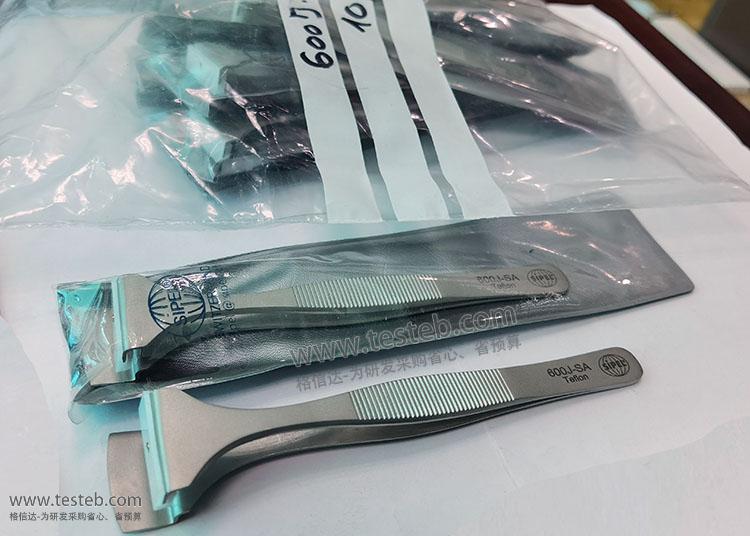

600J-SA晶圓鑷子 適于6寸晶圓和電感電容元件 Free Floating Teflon Paddle 自由浮動特氟龍薄片
600W-SA 6寸wafer晶圓鑷子 適于6寸晶圓和電感電容 6爪，底部臺階狀安全止擋
600WG-SA 適于6寸晶圓和電感電容 6 齒 間隙11 mm
800A-SA 適于8寸晶圓和電感電容
800E-SA 適于8寸晶圓和電感電容 8 孔，帶限位器 上端較短
800W-SA 8寸晶圓鑷子 適于8寸晶圓和電感電容 8 孔
800WG-SA 適于8寸晶圓和電感電容 8 孔 間隙17mm
37S-SA-1 用于晶片和圓形零件 2 齒
37S-SA-L 頭部上端 用于晶片和圓形零件 2個齒
39S-SA-3 用于晶片和圓形零件 3 齒 6 孔
62A-SA 用于晶圓和圓形零件 直型尖頭
72A-SA 用于晶片和圓形零件 成角彎頭
85A-SA 用于晶片和圓形零件 直型平頭
85C-SA 用于晶片和圓形零件 直型扁圓頭
86B-SA 用于晶片和圓形零件 成角彎頭

Sipel晶圓鑷子規格說明書http://oznappies.com/download/201705/SIPEL_WAFER_TWEEZERS.pdf
