瑞士Erem 670EPF尖口剪鉗0.5mm微型節距引腳IC元件剪切拆除

瑞士恩瑞Erem 670EPF剪鉗用于剪去小間距SMD 集成電路IC元件，細小尖頂錐形和尖型頭部可剪斷小于0.5毫米/0.019英寸的微型節距引腳，便于拆焊并并安裝新元件，不會導致PCB印刷電路板的損壞，剪徑大小0.6mm。

剪切鉗品牌：瑞士Erem by Weller
瑞士Erem by Weller

請撥打電話，或在線聯系我們，告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務！
  • 瑞士Erem by Weller鉗子剪鉗670EPF
  • 瑞士Erem by Weller鉗子剪鉗670EPF
  • 瑞士Erem by Weller鉗子剪鉗670EPF
  • 瑞士Erem by Weller鉗子剪鉗670EPF
  • 瑞士Erem by Weller鉗子剪鉗670EPF

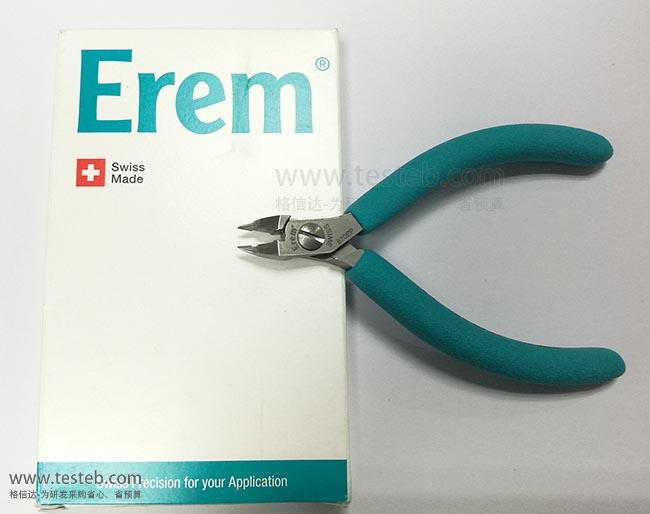

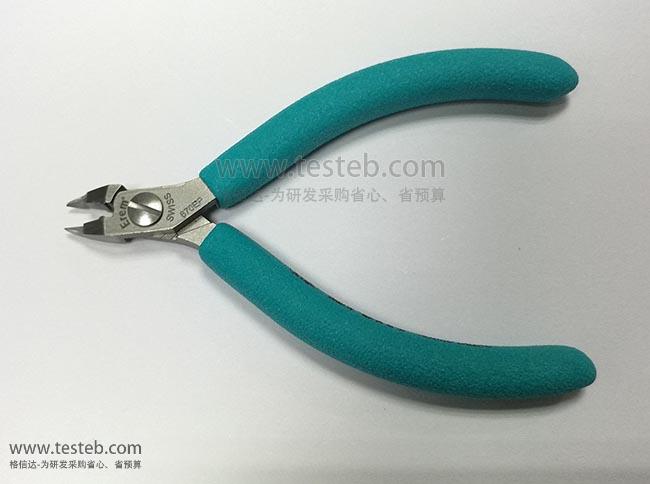

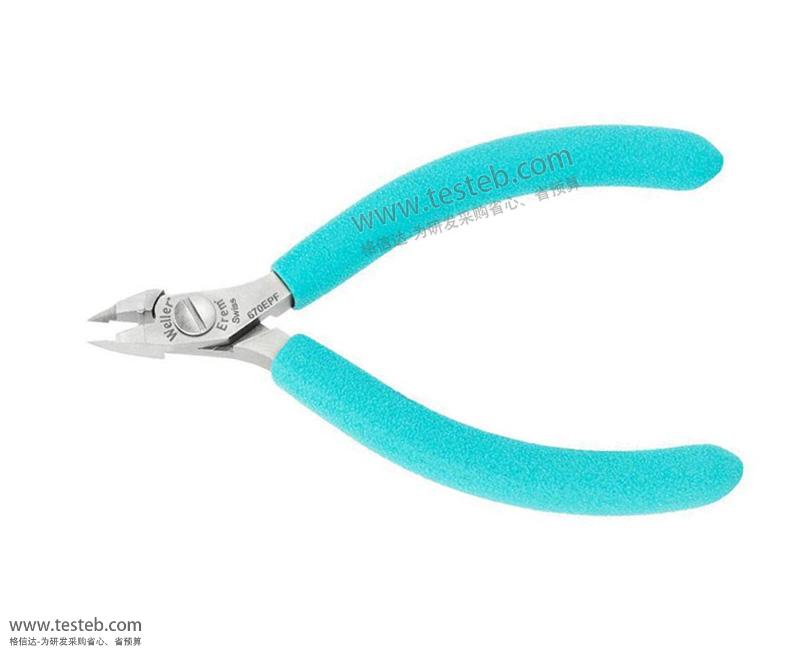

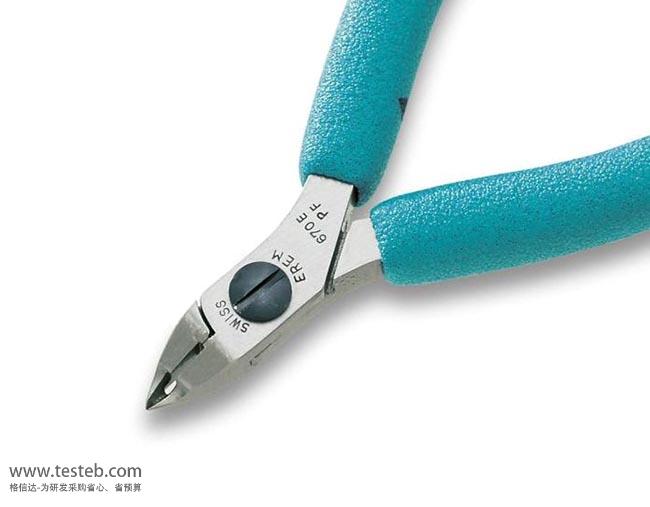

670EPF圖片

  • 670EPF
  • 670EPF
  • 670EPF
  • 670EPF
  • 670EPF

瑞士Erem by Weller 670EPF 剪切鉗規格參數與圖片

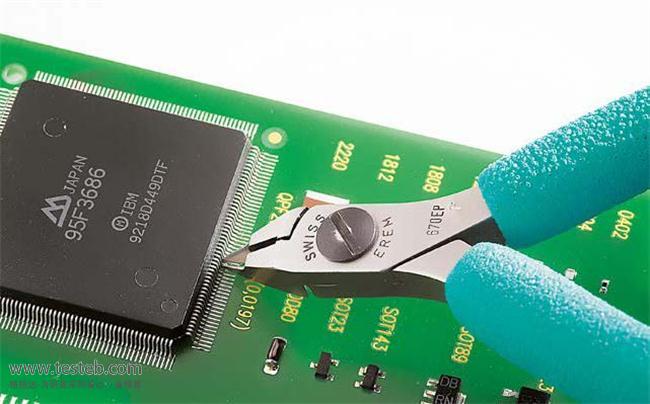

去除SMD IC的簡單方法就剪斷各個引腳，以拆下該裝置，并隨后采用烙鐵加熱連接頭并從板上去除元件引腳。然后可以采用拆焊工具或吸錫編帶清除焊料，并安裝新元件。瑞士Erem 670EP和670EPF剪鉗擁有細小尖頂錐形和尖型頭部，用于剪去小間距SMD集成電路IC元件，能夠伸入引腳之間并剪切引腳而不會導致印刷電路板的損壞。恩瑞670EP剪鉗在SMD和最小達到0.25mm/0.010英寸的微型封裝接觸點上的高精度操作，EREM 670EPF尖口鉗形狀與670EP相同，但是較小僅用于至多為0.5mm/.019英寸以下微節距。



瑞士Erem IC引腳剪鉗和元件夾鉗型號概覽

808G校直鉗：校直DIP、IC引腳，可一次處理16個腳

670EP剪鉗：用于IC微型封裝觸點齊平剪切，最小可處理0.25mm針腳，操作節距可小于0.05寸

670EPF剪鉗：對于0.5毫米SMD、IC元件引腳或0.019寸以下微節距使用，切口齊平

593AE彎嘴鉗：高精度尖嘴彎頭鉗，齊平剪切，可直接在元件上剪切DIL引腳，實用返修工具，高密度板操作

505C芯片起拔鉗：用于插入拔取芯片，元件規格14-16針腳、寬度0.3”

505BGC IC夾鉗：用于插入拔取芯片，28針腳元件、寬度0.3”，505BG寬度0.6”

恩瑞EREM SMD引腳剪鉗資料http://oznappies.com/download/201901/Erem_670EP_670EPF.pdf



EREM元件引腳成型剪鉗選型規格表

型號 類型 適用元件 成型規格 備注
554E成型鉗 U型定型 二極管、電阻、電容 可折彎最大引腳直徑0.7mm，U型直徑2mm 無源元件連接區域，U形
554A折彎鉗 U型 二極管、電阻、電容 可折彎最大引腳直徑0.7mm，U型直徑1.5mm 無源元件連接區域，U形，縱向成形
554TX U形彎腳 二極管、電阻、電容 可折彎最大引腳直徑0.7mm，U型直徑1.2mm 適用于固定組件，在一次操作中即可實現兩個彎頭的成形
50788 U形 二極管、電阻、電容 距元件3mm，U型直徑1.5mm,引腳留長最小4mm 適用于按照剪切和彎折兩次操作達到預先確定的長度
50789Z 成形工具鉗 二極管、電阻、電容 距元件2mm，外直角或內直角 適用于不同類型元件的剪切和彎折兩種不同的工藝
500103A直角成形鉗 90度成型 集成元件和功率消耗晶體管 距元件3~12mm，引腳寬度最大15mm 適應于將扁平引腳元件、連接器、功率消耗晶體管、可控硅等有源元件的連接部位彎折成一定角度
500210E成型剪切鉗 90度折彎成形并帶剪切刃 TO系列元件、二極管和機械零件 距元件3.8~15mm，引腳寬度最大11mm 適應于剪切和將TO系列元件、二極管和機械零件彎折的連接部位成合適角度
500104A 90度折角 T0126/T0218、T0220元件等 距元件3.8~15mm，中心引腳比邊緣突長2.54mm 適應于彎折TO126、T0218、T0220系列和功率消耗晶體管引腳彎成兩排90?直角
80013C 高精度成型鉗 扁平元件、連接器、晶體管 余留引腳長度2.8mm，最大引腳寬13mm 用于扁平集成電路、四列直引腳器件的高精度成形
809IC成形鉗 DIL針腳成型鉗 DIL引腳剪切和彎折 最大處理寬度25mm 適用于將DIL引腳剪切和彎折到90度，最多可處理20個DIL引腳
505C起拔鉗 插入和拔取 IC和SMD元件 14-16針腳，元件寬度300mm 505BGC：28mm、寬300mm，505BG：28mm、寬600mm
808G 校直工具 校直連接器、DIL、IC引腳 鉗頭寬42mm，防靜電 實用校直工具，適用于校直連接器/DIL/IC引腳，最多可處理16個引腳
670EP 直鏟型尖口鉗 IC和SMD元件 齊平切口 用于尺寸最小為0.25毫米/.010英寸的SMD引腳
670EPF 直鏟型尖口鉗 線路板IC元件 齊平切口 對于0.5mm/.019英寸以下微節距 ，你需要采用670EPF型號工具
593AE 彎嘴尖口鉗 IC和SMD元件 齊平切口 可直接在元件上剪切DIL引腳，高密度板的解決方案
530E定長剪鉗 固定長度：530E06、530E08、530E10剪切保留長度1mm、530E12、530E13、530E15、530E18、530E20，分別留長0.6mm~2.0mm；
錐度頭系列549E剪切銅線保留1.5毫米、549E10保留1.0mm、549E12保留1.2mm

可調長度：530E15A型號1.2mm~6mm，573EB定長鉗0~5mm可調。————均為齊平剪切
