美國泰克AFG1062信號發生器60MHz頻率實驗室測試任意波形生成

泰克Tektronix AFG1062任意波形函數信號發生器60MHz帶寬,2個輸出通道,在整個帶寬內1mVpp~10Vpp輸出振幅,14位垂直分辨率和1uHz頻率分辨率,可以生成各種實驗室測試所需精準波形,輕松得到更精確的測試結果,內置頻率計數器為測量頻率/周期/脈寬/占空比提供了簡便精確的方式。

信號發生器/信號源品牌:泰克Tektronix
泰克Tektronix

請撥打電話,或在線聯系我們,告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務!
AFG1062說明書
  • 泰克Tektronix信號發生器/信號源AFG1062
  • 泰克Tektronix信號發生器/信號源AFG1062
  • 泰克Tektronix信號發生器/信號源AFG1062
  • 泰克Tektronix信號發生器/信號源AFG1062
  • 泰克Tektronix信號發生器/信號源AFG1062

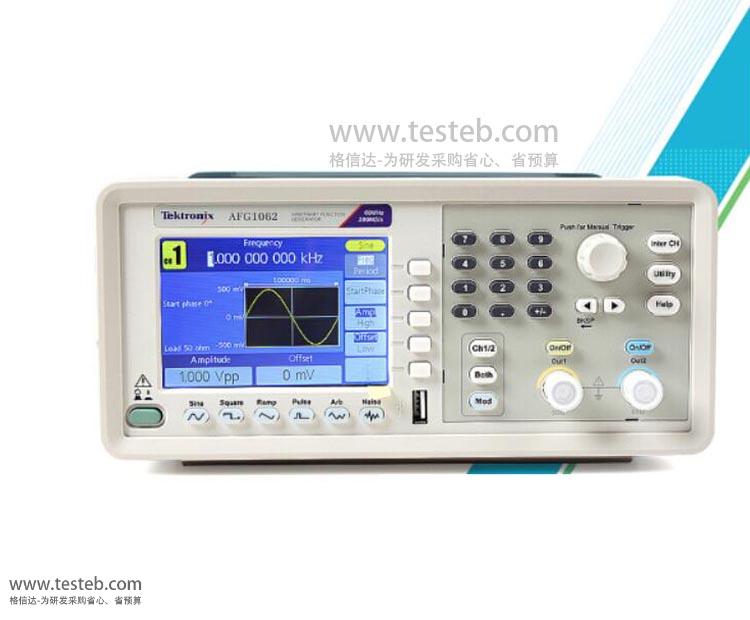

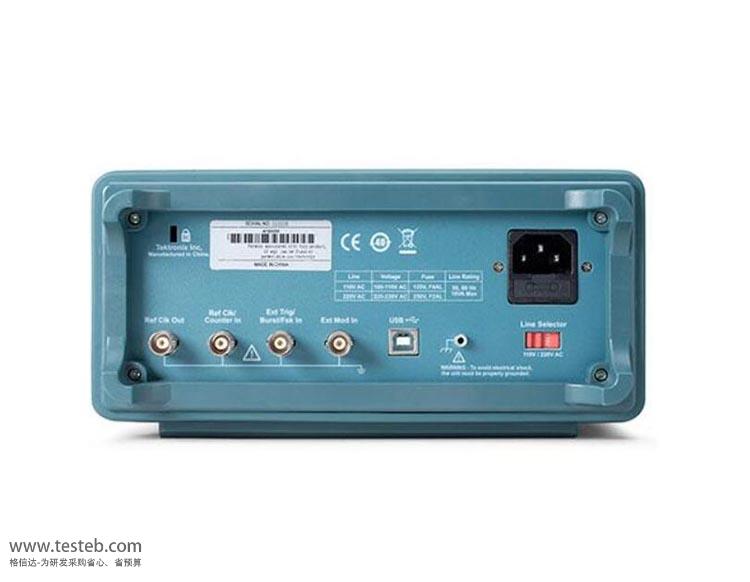

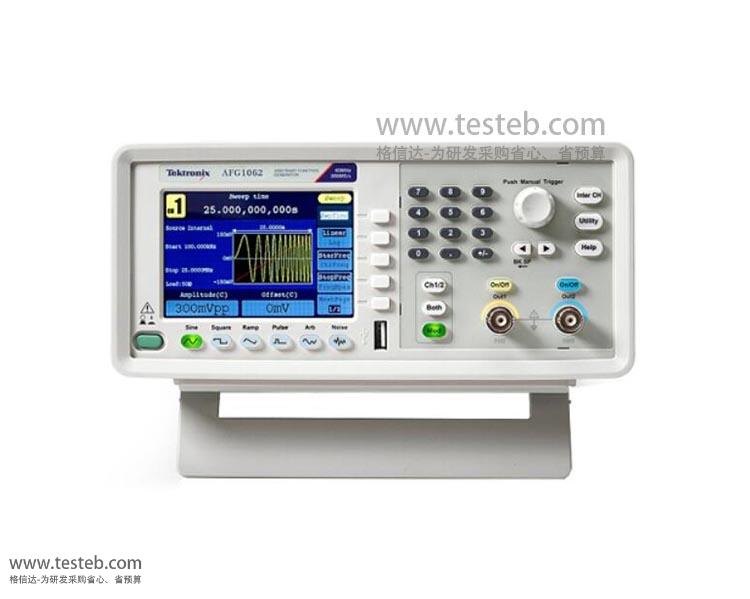

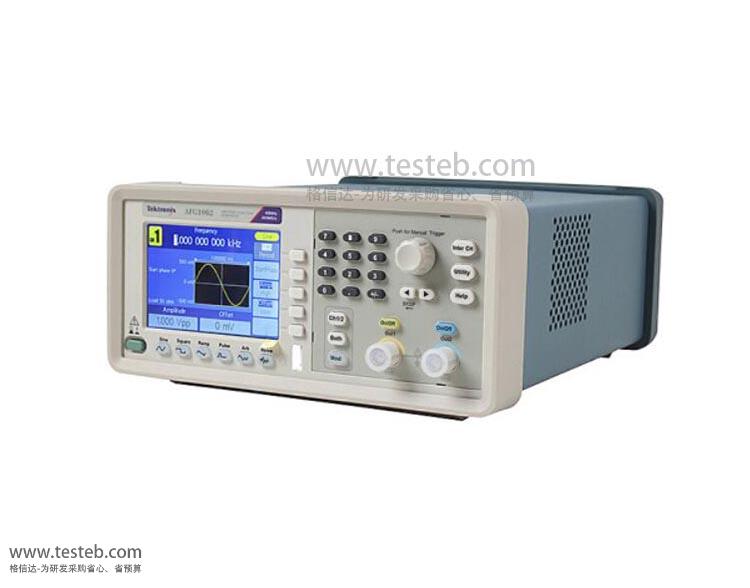

AFG1062圖片

  • AFG1062
  • AFG1062
  • AFG1062
  • AFG1062
  • AFG1062

泰克Tektronix AFG1062 信號發生器/信號源規格參數與圖片

美國泰克Tektronix AFG1000系列任意波形發生器提供了性價比好的雙通道波形生成工具,1 μHz ~ 25 MHz(AFG1022)或60 MHz(AFG1062)正弦波形范圍,12位或1μHz分辨率和±1 ppm 漂移高穩定性時基,在頻域中提供杰出的信號保真度。由于1 mVp-p 到10 Vp-p 輸出幅度范圍及整個頻 率范圍內14 位或1 mVp-p 分辨率,您不必再在輸出幅度和頻 率之間進行取舍。泰克AFG1062信號發生器4種運行模式、50 種內置常用波形和內置 200 MHz 頻率計數器,滿足試驗和測試工作中的大多數波形 發生需求。3.95 英寸TFT LCD、快捷按鈕、USB 接口和PC 軟件提供了最直觀的儀器配置方式。



泰克Tektronix AFG1000系列任意波形信號發生器特點

3.95英寸專用 TFT 液晶顯示屏,簡便操作面板和菜單功讓使用者更快地掌握使用技巧

雙通道輸出,AFG1062信號發生器具有60MHz正弦波形、30MHz方波,AFG1022型號為25MHz/12.5 MHz

14位,125MS/s 或300MS/s任意波形,8k點或1M點記錄長度,幅度1mVp-p ~ 10Vp-p至50Ω負載

內置正弦波、方波、脈沖波、鋸齒波、噪聲波和45 種常用任意波形,生成各種實驗室測試所需波形

連續模式、掃描、突發和調制模式(AM, FM, PM,ASK, FSK, PSK, PWM)滿足試驗/測試大部分要求

內置 6 位分辨率的 200 MHz 計數器為測量頻率/周期/脈寬/占空比提供了簡便精確的方式

64-MB 非易失內存,存儲任意波形,標配USB主控/設備接口,用于擴大內存和遠程控制

利用外部U盤,免費ArbExpress使得編輯用戶自定義波形變得異常簡便,標配5年保修



Tektronix泰克AFG1062信號發生器規格參數

型號 AFG1022任意信號發生器 AFG1062信號發生器
模擬帶寬/輸出通道 25 MHz,雙通道 60 MHz,雙通道
輸出頻率 1 uHz 到 25 MHz 1 uHz 至 60 MHz
記錄長度 8k 點 1M 點
采樣率 125 MS/s 300 MS/s
垂直分辨率 14 位 14 位
正弦波范圍 1 μHz 至 25 MHz 1 μHz 至 60 MHz
突發模式下的正弦波 2 mHz 至 25 MHz 2 mHz 至 30 MHz
幅度平坦度 (1 Vp-p) <10 MHz:±0.4 dB
≥10 MHz 且 ≤25 MHz:±0.7 dB
<10 MHz:±0.5dB
≥10 MHz 且 ≤60 MHz:±0.9 dB
諧波失真 (1 Vp-p) ≤10 MHz:< -50 dBc
>10 MHz:< -50 dBc
≤10 MHz:< -60 dBc
>10 MHz:< -47 dBc
總諧波失真 0.2%(10 Hz 至 20 kHz,1 Vp-p)
相位噪聲 典型值 1 MHz:10 kHz 偏置下 < -110 dBc/Hz,1 Vp-p
方波范圍 1 μHz 至 12.5 MHz 1 μHz 至 30 MHz
上升時間/下降時間 <12 ns <10ns
抖動 (rms),典型值 <1 ns <500 ps
過沖 過沖<5% 過沖<5%
任意波形范圍 1 μHz ~ 10 MHz 1 μHz ~ 30 MHz
突發模式下任意波形 2 mHz 到 10 MHz 2 mHz 到 30 MHz
有效模擬帶寬 30 MHz 60 MHz
內存/存儲長度/采樣率 64 MB,2 ~ 8192點,125 MS/s 64 MB,2~ 1M 點,300 MS/s

TEK信號發生器規格說明書http://oznappies.com/download/202006/Tektronix_AFG1000_Datasheet.pdf



泰克Tektronix信號發生器訂貨信息

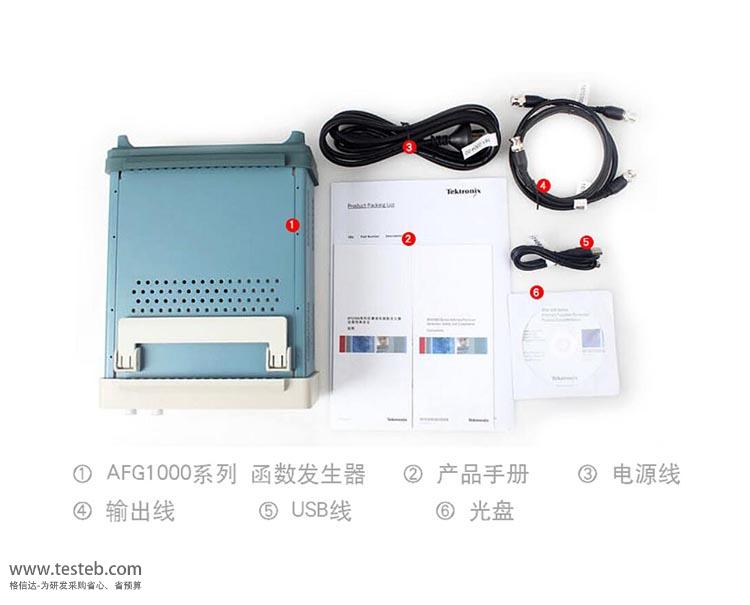

AFG1022或AFG1062任意波形/函數發生器安全和一致性測試說明,打印的文件

文檔光盤,包含PDF文件:用戶手冊、程序員手冊、數據和性能檢驗手冊

裝箱清單、電源線、打印的校準證明文件

USB電纜1條A 型到B 型,BNC電纜2 條

泰克為中華人民共和國補充的信息單:中國RoHs 打印的文件

熔絲,組件;5 x 20mm,0.5 A,250V,時延

熔絲,組件;5 x 20mm,1 A,250V,時延

保修,五年保修,含部件和人工費

選配附件

174-4401-xx,USB 電纜,A 型到B 型電纜 – 3 英尺

174-5194-xx,USB 電纜,A 型到B 型電纜 – 6 英尺

012-1732-xx,BNC 電纜組件,0 ~ 1 GHz,屏蔽 – 3 英尺

159-0568-xx,熔絲,組件;5 x 20mm,0.5A,250V,時延

159-0569-xx,熔絲,組件;5 x 20mm,1A,250V,時延
