AT-5防靜電熱剝器三層絕緣線無損剝皮130~680℃旋鈕控溫可剝高溫線

ARCUS AT-5導線熱剝器主機電源后側設置靜電地線接口,ESD防靜電設計有效可靠,9檔旋鈕調溫,溫度范圍130~680℃,可處理聚乙烯塑料、PTFE聚四氟乙烯、TEFLONT特氟龍及樹脂橡膠等材質的低溫高溫導線、三層絕緣線外皮無損剝皮,選用AT-200A細孔刀頭、AT-200B粗孔刀頭、AT-200C平口刀頭熱剝手柄鉗子應對0.15~Φ0.61mm線徑規格導線。

電熱剝鉗品牌:國產品牌
國產品牌

請撥打電話,或在線聯系我們,告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務!
AT-5說明書
  • 國產品牌熱剝器剝線鉗AT-5
  • 國產品牌熱剝器剝線鉗AT-5
  • 國產品牌熱剝器剝線鉗AT-5
  • 國產品牌熱剝器剝線鉗AT-5
  • 國產品牌熱剝器剝線鉗AT-5

AT-5圖片

  • AT-5
  • AT-5
  • AT-5
  • AT-5
  • AT-5

國產品牌 AT-5 電熱剝鉗規格參數與圖片

導線熱剝器系列廣泛應用于軍工及工業產品使用的各類導線、三層絕緣線等導線外皮的無損剝除,熱剝除在剝線過程中可將線材絕緣層外皮迅速熔化、拉斷、拉脫而不燒焦、不粘連線芯本身,可應對各種高、低溫絕緣材料,用戶遍及航空航天等軍工電子、科研院所、工業電器、新能源變壓器、裝備制造等行業。ARCUS導線熱剝器系列產品分為AT-100常規型和AT-5/AT-200防靜電型,由電源主機和熱剝手柄鉗子兩部分組成,通過主機旋鈕調整控制熱剝鉗刀口溫度。



ARCUS AT-5防靜電熱剝器特點

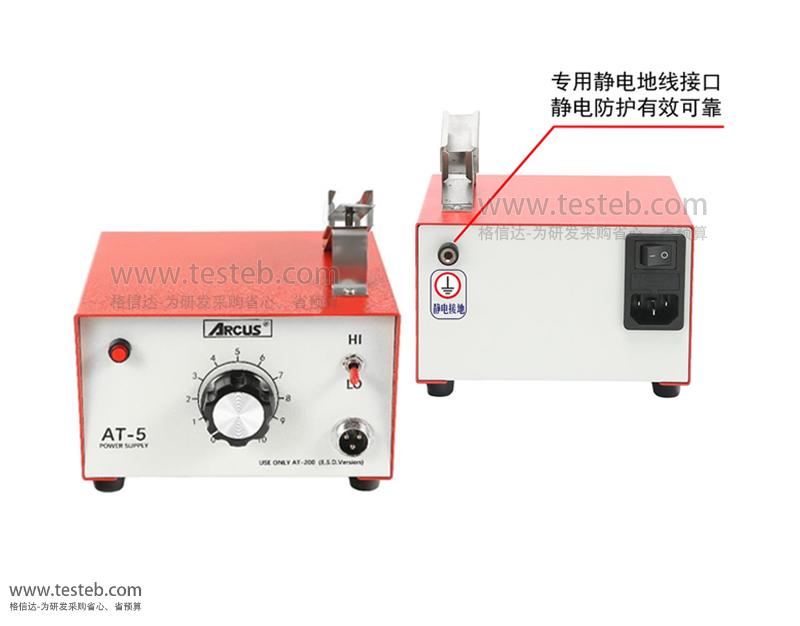

防靜電設計:AT-5熱剝器主機電源后側設置靜電地線接口,使靜電防護有效可靠

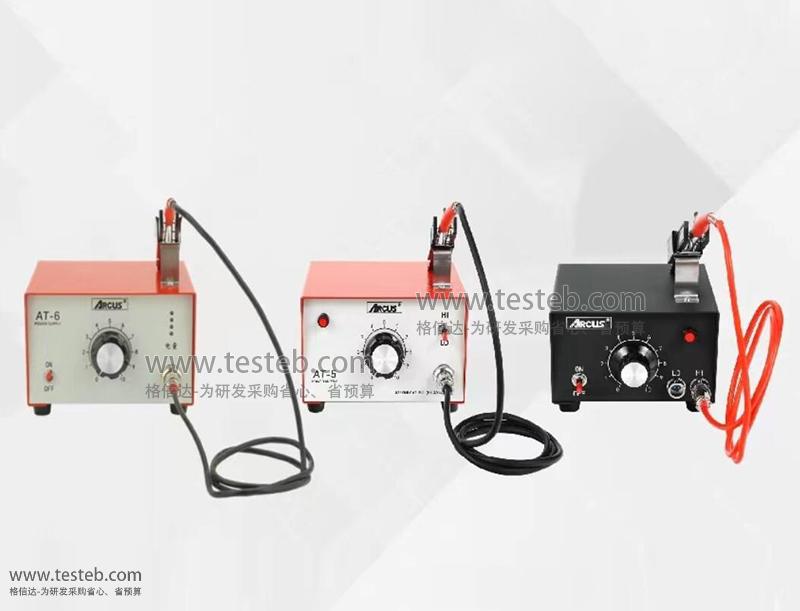

另有改款的AT-6電池式熱剝器主機采用可充電電池工作,滿電狀態下可持續工作3小時,也是ESD防靜電

內置式輕觸開關:操作過程中可在“待機”和“工作”狀態快速切換——當手柄放入支架時,電源進入待機狀態;
當從支架上拿起熱剝鉗子手柄后,機器由待機狀態快速轉換為工作狀態,便可進行生產操作。

電壓可調/溫度可調:支持安全低壓輸出轉換,按需為刀頭提供工作電壓——
即通過旋鈕1-9檔調整檔位改變電壓高低,從而實現鉗子溫度的高低調整,可調溫度范圍130~680℃。

安全可靠:主機上方支架有效固定手柄,防止掉落及燙傷,結構合理、操作安全人性化

AT-5防靜電導線熱剝器可作為美國MEISEI M-20熱剝器進口替代,具有相同的操作方法和剝線效果

AT-5主機使用的AT-200系列熱剝鉗手柄內嵌發熱絲,熱效高功耗低,不傷線芯

熱剝鉗刀頭選材精良,加工精密,產品耐用、可靠,滿足不同線徑范圍要求

AT-200A細孔刀頭處理線徑0.15~0.61mm、AT-200B粗孔刀頭0.38~1.22mm、AT-200C平口刀頭可細線粗線通用

AT-200K熱工刀用于大型導線外皮切剖以及熱切、熱鏟刮等精細操作場合,灌封、涂覆的熱去除

人性化設計,輕便小巧,操作不易疲勞,能簡化操作過程,提高生產效率

熱剝鉗子手柄內設置剝線長度定位器,確保剝線作業長度精確,批產一致,操作簡單



ARCUS AT-5/AT-200防靜電熱剝鉗規格參數

防靜電主機 ARCUS AT-5熱剝器主機額定電壓220V 50/60HZ、功率45W,紅色外觀、白色面板,重量2KG
ON/OFF電源開關,LED指示燈,并具有一個手柄放置支架
HI / LO二選一的高低安全低壓電壓輸出插口,高溫線使用HI接口、普通低溫塑料使用LO接口
9檔旋鈕,可調整手柄鉗子刀頭溫度范圍130℃-680℃
主機后側設置靜電地線接口,使靜電防護有效可靠
集成的電源線適配器提供一個隔離的低壓輸出端口以用于安全操作
防靜電熱剝鉗 手柄內側有剝線長度限位器,通過推拉調整限位桿確定剝頭長度,使剝線作業精確,批產一致
外形輕巧、操作靈活、方便在狹小空間內使用
內嵌發熱絲,結構設計合理,減少刀頭熱損耗及降低塑料手柄熱度
選材精良,提高使用可靠性、精密加工保障產品使用壽命
防靜電熱剝手柄鉗子刀頭
(與手柄一體)

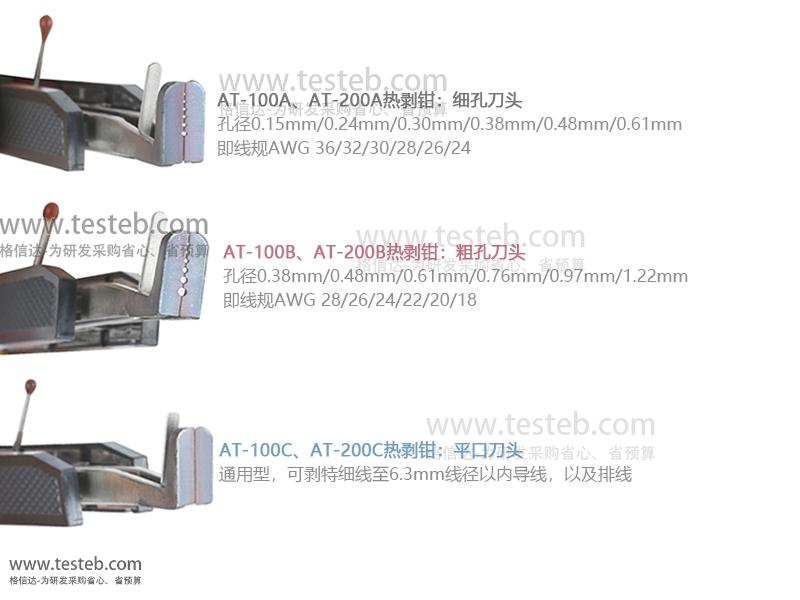

AT-200A細孔刀頭:線規AWG 36/32/30/28/26/24(0.15mm/0.24/0.30/0.38/0.48/0.61mm),接AT-5/ AT-6主機
AT-200B粗孔刀頭:AWG 28/26/24/22/20/18(直徑0.38mm/0.48/0.61/0.76/0.97/1.22mm),接AT-5/ AT-6主機
AT-200C平口刀頭:通用型,可剝特細線、或Φ6.3mm粗線以內(更粗用AT-200K熱刀),接AT-5/ AT-6主機
手柄尺寸113×12.5×23mm 、刀頭長寬尺寸14mm×7mm
AT-5主機加AT-200A手柄鉗子組合,可替代MEISEI M20-7A防靜電熱剝器
AT-5主機加AT-200B鉗子,可替代MEISEI M20-7B防靜電熱剝器
AT-5主機加AT-200C鉗子,可替代MEISEI M20-7C防靜電熱剝器
電熱剝刀 AT-200K防靜電熱剝刀:手柄長123mm,刀部長24mm
廣泛應用于需要熱切、熱剝、熱鏟、熱刮等精細操作場合,適用于灌封、涂覆的熱去除,大線徑導線剝皮等
內嵌式發熱絲完全密封在刀頭內,有效提高熱效率及減少熱損耗,高性能發熱刀頭抗氧化、抗腐蝕特性
刀口鈍化,能有效避免操作時對人體及工件損傷;外形輕巧,操作靈活方便,可在狹小空間內使用

ARCUS電熱剝器規格說明書http://oznappies.com/download/202404/ARCUS_AT-5_AT-200_AT-100.pdf



導線熱剝器操作步驟及注意事項

1、開機前調節剝頭長度檔片到所需位置,使每次剝頭長度統一。注意需在紅色把手處調整長度限位桿,不能直接在檔片處調整,否則會影響檔片與刀頭的平行。 如果長度沒有特殊的要求,將限位桿向后移動,以不阻擋您的操作使用為宜。重新調整時請?jiān)阢Q子冷卻之后進行,避免意外燙傷。

2、將手把插頭插入所需檔位插孔(“HI高溫檔或LO低溫檔”),再根據不同絕緣層材料調節手把溫度旋鈕。 不同材質選擇檔位參考建議:

使用LO低溫檔:PVC塑料——2.5檔、Polyethylene聚乙烯——4.0檔、Nylon尼龍——5.0檔、Kynar氟聚合物——8.0檔

使用HI高溫檔:Tefzel乙烯及四氟乙烯共聚物——1.0檔、Silicone硅塑料——6.0檔、Teflon聚四氟乙烯特氟隆——7.0檔

注意:
a.不能同時使用“HI””LO”兩個插孔,不要帶電轉換HI/LO檔,請?jiān)跀嚯娗闆r下進行
b.溫度設定能將絕緣層迅速溶斷,不燒焦,不粘刀頭,不產生煙霧為準
c.在“HI”狀態下就避免溫度超過“9”,否則將影響刀頭壽命
d.請勿剝帶電導線,否則將損壞儀器或造成人員傷害

3、AT-100及MEISEI M-10為普通款不防靜電,禁止剝另一端已焊有靜電敏感器件的電線。AT-5熱剝器及AT-200系列熱剝鉗子和M-20熱剝器,符合ESD防靜電設計要求。

4、將導線端頭放入相應孔徑的刀口位置,夾緊鉗頭并轉動約15度以熔斷整個絕緣層。注意:
a.剝頭刀口朝上握持手把,刀口背面正對操作者以看清便適合的刀口孔徑
b.導線刀口選擇以刀口直徑略小于導線線徑為準
c.在轉動刀口過程中不能過分用力夾緊,以免在導線上留刻痕

5、用手拉脫絕緣端頭,建議不要用手把刀頭直接拉脫絕緣體,以免損傷導線芯線及刀頭。如果是考慮剝線效率,請?jiān)诶摃r(shí)把握好力度。

6、當使用過程中,短暫的停止使用,可以將手柄放入固定器中進入待機狀態,長時間停止使用,請將開關電源關閉,以延長熱剝器的使用壽命。。在不使用手柄鉗子時,不要將手把任意放置在其他地方,以免燙傷人體或造成手把過熱影響刀頭壽命。

7、維護:只需要經常清潔刀口,如有粘糊的絕緣層殘留物,可用鬃刷或軟金屬銅絲刷去除,不可使用銼刀去除。

8、環境:請?jiān)谕L(fēng)良好的工作環境中使用,否則熱剝所產生煙霧將嚴重影響身體健康,建議配合吸煙儀使用。
