HIOKI日置BT3564電池測試儀1000V高電壓0.1mΩ~3kΩ電阻測量

日本日置HIOKI BT3564電池測試儀適用于高壓化的EV、PHEV到住宅用蓄電池等多種電池組出入貨檢查，可對應1000V電壓直接測量，精度0.01%，內阻測量0.1mΩ～3kΩ，含總包電阻/母線電阻，具有模擬輸出功能，提供多種測試線及通訊線。

電池測試儀品牌：日置HIOKI

聯系電話：18823303057
QQ在線客服

2104028976，2113429302 Vincent
農先生請撥打電話，或在線聯系我們，告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務！

BT3564說明書

BT3564圖片

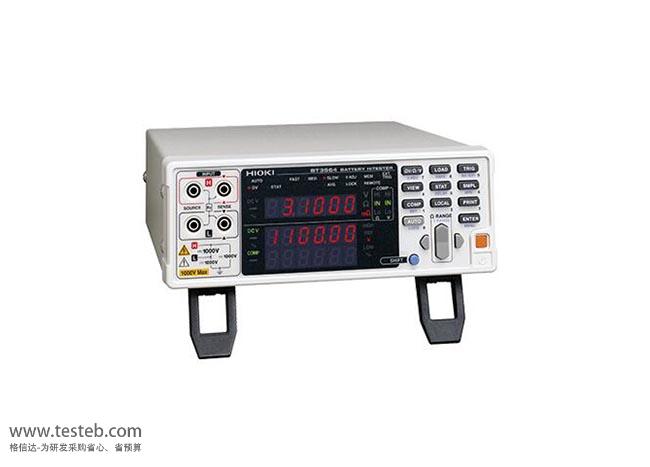

日置HIOKI BT3564 電池測試儀規格參數與圖片

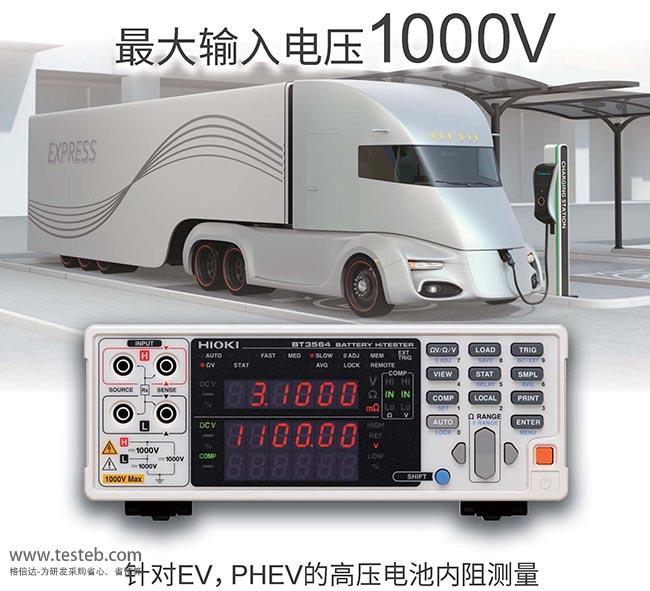

日置HIOKI BT3564高壓電池測試儀適用于從針對高壓化的EV、PHEV到住宅用蓄電池等多種電池組出入貨檢查，最大輸入電壓1000V（BT3563測試儀最高300V），能夠直接測量之前無法測量的300V以上的電池組的內阻，可同時測量內部電阻和電池電壓。日置BT3564電池測試儀電阻測量量程0.1mΩ～3kΩ，分辨率 0.1 µΩ~0.1 Ω，精度±0.5%，電壓測量DC 10V~1000V，分辨率 10µV至1mV，準確度±0.01% rdg. ±3 dgt，搭載高壓測試防火花功能，安全并迅速的測量高壓電池組。搭載電阻測量值的模擬輸出功能，通過記錄儀和數據采集儀組合使用，能夠長時間監測總電阻值的情況。

HIOKI BT3564電池測試儀性能特點

最大輸入電壓1000V，內阻測量0.1mΩ～3kΩ（總包電阻/母線電阻）

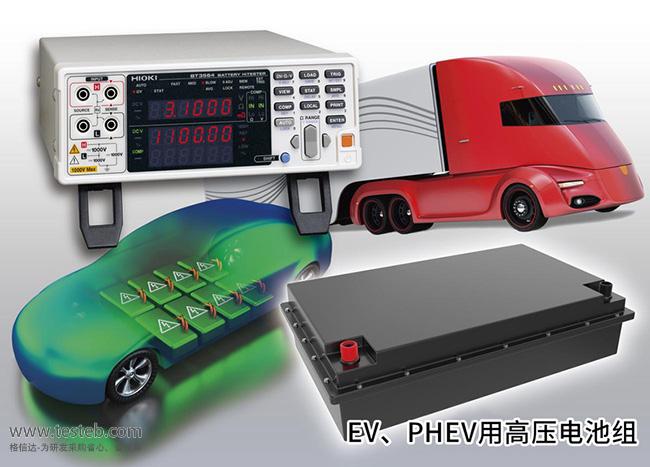

適用于針對EV、PHEV的高壓電池的生產線，可同時測量內部電阻和電池電壓

在接觸電池組的電極時會控制流過的電流，并降低火花放電的發生，使測量更安全

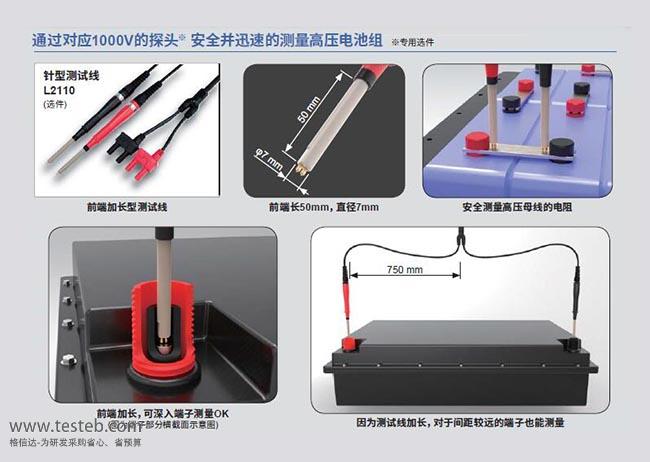

日置BT3564電池測試儀使用1000V的探頭選件能安全、輕松的測量高壓電池組

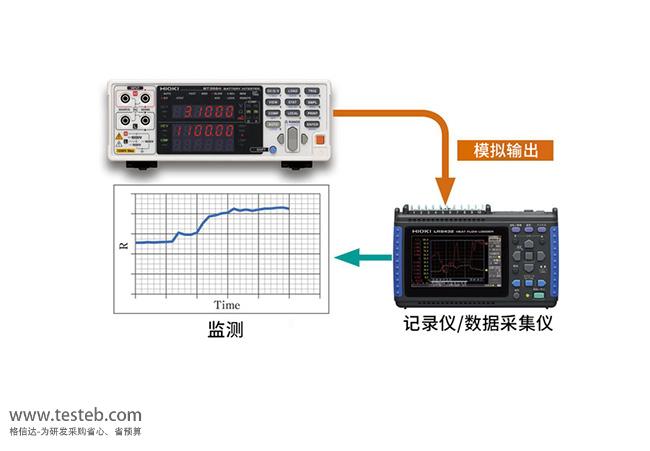

搭載電阻測量值的模擬輸出功能，通過記錄儀和數據采集儀組合實現長時間監測

根據測量用途購買測試線及通訊線

3年保修，精度保證時間1年

日本日置HIOKI BT3564電池測試儀規格參數

最大輸入電壓	額定輸入電壓: DC ±1000 V, 對地最大額定電壓: DC 1000 V
電阻測量量程	3 mΩ (最大顯示3.1000 mΩ, 分辨率 0.1 µΩ,)? 3 kΩ (最大顯示3.1000 kΩ, 分辨率 0.1 Ω), 7檔切換：3mΩ/0.1 µΩ、30mΩ/1 µΩ、300mΩ/10 µΩ、3Ω/100 µΩ、30Ω/1mΩ、300Ω、3000Ω 測量精度：±0.5% rdg. ±5 dgt. (30 mΩ?3 kΩ量程)、±0.5% rdg. ±10 dgt. (3 mΩ量程) 測量源頻率：1 kHz ±0.2 Hz. 測試電流：100 mA (3 mΩ量程), ?10 µA (3.000 kΩ量程), 開路端子電壓：25 V peak (3/30 mΩ量程), 7 V peak (300 mΩ量程), 4 V peak (3 Ω?3.000 kΩ量程)
電壓測量量程	DC 10 V (分辨率 10µV)?DC 1000 V (分辨率1mV), 3檔切換：10V /10µV、100V /100µV、1000V /1mV(10 mV@1000.00 V~1100.00 V) HIOKI BT3564電池測試儀電壓精度：±0.01% rdg. ±3 dgt.
顯示	電阻 ±31000, 電壓 ±999999 (僅1000V時±999999 或±110000) LED
采樣時間/采樣率	高速FAST———— ΩV 28ms、Ω 12ms、V 16ms 中速MEDIUM———ΩV 88ms、Ω 42ms、V 46ms 低速SLOW————ΩV 384ms、Ω 276ms、V 281ms
比較器	判定: Hi/IN/Lo (電阻, 電壓分別獨立判定), 綜合判定 (PASS/FAIL、電阻判定結果和電壓判定結果的AND運算), 畫面顯示, 蜂鳴音, 向外部I/O輸出 (開路集電極, 35 V, DC50 mA max.)
模擬輸出	電阻測量值 (顯示值 DC 0 V~3.1 V)
接口	EXT I/O, RS-232C, 打印機 (通過RS-232C), GP-IB
電源	AC100? 240 V, 50/60 Hz, 30 VA max.
體積及重量	215W × 80H × 329D mm, 2.6 kg
標配附件	使用說明書×1, 電源線 ×1, 使用上的注意事項 ×1
