CA-YD-3152三向振動傳感器XYZ三向輸出

CA-YD-3152三軸加速度傳感器采用壓電陶瓷敏感材料，內裝IEPE前置放大器，測量范圍250g，頻率響應4000Hz，X、Y、Z三軸輸出，6V模擬信號輸出，可在-40～+120環境下工作。

振動傳感器品牌：國產品牌
國產品牌

請撥打電話，或在線聯系我們，告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務！
CA-YD-3152說明書
  • 國產品牌傳感器CA-YD-3152
  • 國產品牌傳感器CA-YD-3152

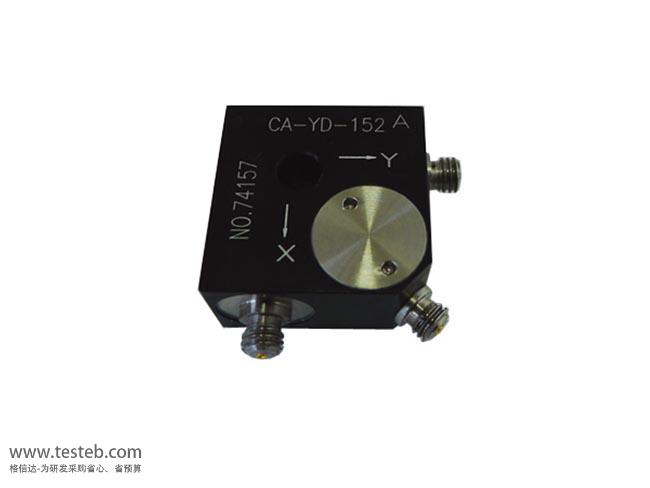

CA-YD-3152圖片

  • CA-YD-3152
  • CA-YD-3152

國產品牌 CA-YD-3152 振動傳感器規格參數與圖片

IEPE加速度傳感器帶有一個放大器和一個恒流源，將由加速度傳感器產生的很小電量且容易受到噪聲干擾的信號進行放大和信號調理，傳感器返回的信號電壓和加速度也成正比。IEPE中集成了靈敏的電子器件，使其盡量靠近傳感器以保證更好的抗噪聲性并更容易封裝。CA-YD-3152 壓電式加速度傳感器內裝IEPE前置放大器，采用12～28 VDC激勵電壓，2~10 mA恒流源，測量范圍250 g，頻率響應1Hz～ 4k Hz，X、Y、Z三軸輸出。



CA-YD-3152三向振動傳感器技術規格

靈敏度（20±5℃） 20mV/g
測量范圍（峰值） 250 g
最大橫向靈敏度 ≤5 ％
頻率響應（±5%） 1～ 4,000 Hz
傳感器輸出方式 X、Y、Z三軸向L5
最大輸出信號（峰值） ≤6V
安裝諧振頻率  15,000 Hz
工作溫度范圍 -40～+120 ℃
溫度響應                             見溫度曲線
沖擊極限（峰值） 1,000g
噪聲 ＜2 mg
輸出阻抗 ＜100 Ω
供電電源（恒流源） +12～+28 VDC
工作電流 +2～+10 mA
直流偏置電壓 7±1 V
安裝 φ5通孔
敏感材料 壓電陶瓷
結構設計 環剪
殼體材料 不銹鋼
重量 28 g
配套件 CA-YD-3152傳感器合格證:標定參數、頻響曲線、M5螺栓，保護帽、2米雙頭L5 STYV-1

3152三向傳感器規格說明書http://oznappies.com/download/201707/CA-YD-3152.pdf



三向測量IEPE壓電加速度傳感器選型表

型號CA-YD- 靈敏度±5% 頻率響應 量程范圍 抗沖擊 尺寸 安裝方式
3152三向加速度傳感器 20 mV/g 0.5-4k Hz(±10%) 250g 1000g 25×25×13 mm Z： Φ5通孔
X 、Y： M5
3153 1 mV/g 1-3k Hz(±10%) 5000g 5000g 15×15×18 mm M5
3193加速度傳感器 10 mV/g 1-5k Hz(±10%) 500g 2000g 12×12×12 mm M5
3193-5 50 mV/g 1-3k Hz(±10%) 500g 2000g 20×20×20 mm M5

IEPE壓電加速度傳感器共性指標

工作溫度：-40 ~ +120℃，輸出阻抗≤100 Ω，線性度(振動)≤1%

輸出偏置電壓：11±2 VDC，或7±1 VDC(定貨時說明)

激勵電壓：+18 － +28 VDC，或+12－ +24VDC

恒流源（激勵電流）：+2 - +10 mA

注：可定制寬激勵電壓(+5 - +30V)和0.2-20mA恒流源規格
