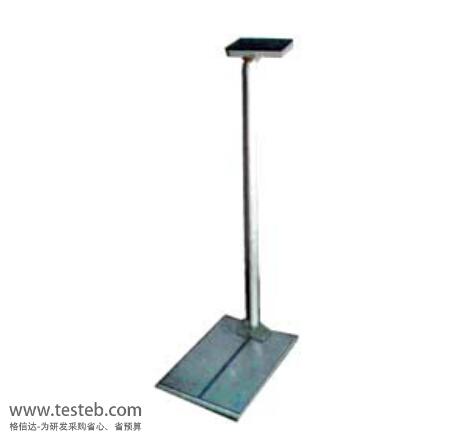

EST302人體綜合電阻測試儀-EST301人體靜電測試儀升級版

在車間產線上的工作人員雖穿防靜電工作服或工作鞋，但當人員穿非防靜電襪或非防靜電鞋墊等時，人體產生的靜電不能導入大地。EST302人體綜合電阻測試儀能同時測試兩腳和人體間的綜合電阻，當人體綜合電阻過大時，靜電不能泄漏進入大地而有靜電放電的危險，該儀器報警。當人體綜合電阻過小時，若工作人員不小心觸及動力電（220V或380V）即引起觸電傷人事故，該儀器也能報警，并且該系統能指示測量人體間的綜合電阻值。

EST302人體綜合電阻測試儀是原EST301人體綜合電阻測試儀改進型，增加了測量手腕帶功能，指示更準確。EST302人體綜合測試儀測量范圍寬且分辨率高，人體綜合電阻大于10⁹Ω進行檢測與報警，人體綜合電阻小于10⁴Ω時，也報警。有兩種工作模式：＂腳－腳＂工作模式和＂手－腳＂工作模式， 并增加了測量手腕帶功能，使其能適應多種測量要求。適用范圍：彈藥、火工品、石油、化工、紡織、造紙、橡膠、印刷、電子、電信、航天、航空、計算機等行業的科研和生產車間、倉庫等重點靜電防護區的入口處。

EST302人體綜合電阻測試儀主要技術指標

測試范圍：10⁴～10⁹歐姆

電源：6V電池

準確度：0.2分界值，（比原來的1/2分界值精度更高）

報警區：超電阻危然區-高阻紅燈指示并報警，低電阻危然區-低阻紅燈指示并報警

腳－腳工作模式

將開關撥到此種工作模式時，本儀器將測量人體雙腳間串聯的電阻，任意一腳的靜電電阻不符合要求時將發出報警聲。

手－腳工作模式

在此工作模式時，本儀器測量人體手通過雙腳到地的并聯電阻。若抬起一腳，則可測量另一腳到地的靜電電阻是否合格，這種可分別測量?jī)赡_的靜電電阻。

若沒有特殊要求，任選兩種模式的一種都可以。ESD靜電測試儀手腕帶測試時將防靜電手腕帶插入測試孔內進行測試。

EST302人體靜電綜合測試儀指示燈說明

1．當電阻在<10⁴Ω時，與其對應的紅色發光二極管發光，此時表示人體綜合電阻過小，若工作人員不小心觸及動力電（220V或380V）即會引起觸電傷人事故，此時會有報警聲。

2．當電阻在10⁵～10⁸Ω時，與其對應的綠色發光二極管發光，表示人體所穿的鞋等符合防靜電安全的一般要求。在這范圍內，普通的人體綜合電阻測試儀只用一個發光管指示，不能區分防靜電的優秀性能與一般性能，而EST302就用4個發光管分別指示10⁴Ω、10⁵Ω、10⁷Ω、10⁸Ω，指示精度更準確。

3．當指示燈10⁶和10⁷Ω發光時，符合美國ESD協會及國際IEC標準防靜電性能的嚴格要求，表示防靜電性能優秀。

4．當指示燈10⁸Ω發光時，表示防靜電性能一般，其防靜電性能可能會因使用一段時間后可能性能變差而不合格，對于要求更格的場所，應準備更換新的放靜電鞋。

5．當電阻在>10⁹Ω時，與其對應的紅色發光二極管發光，表示人體所穿的鞋不符合防靜電性能要求，此時會有報警聲。

將esd人體綜合測試儀放在重要部門入口處，檢測人體電阻時，被檢測人員兩腳分別站在檢測儀的兩金屬電極上，用手按下電源開關，此時發光管發光，根據發光管所表示的電阻值判斷人體綜合電阻是否符合防靜電的安全要求。
