固緯示波器 GOS-6103C模擬示波器 100 MHz, 雙通道, 延遲掃描功能

臺灣固緯GOS-6103C示波器100MHz光標直讀式模擬示波器，具有時基自動換檔、6位計頻、10組面板設定存儲、延遲掃描功能。

聯系電話：18823303057
QQ在線客服

2104028976，2113429302 Vincent
農先生請撥打電話，或在線聯系我們，告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務！

pdf規格說明書[暫缺]

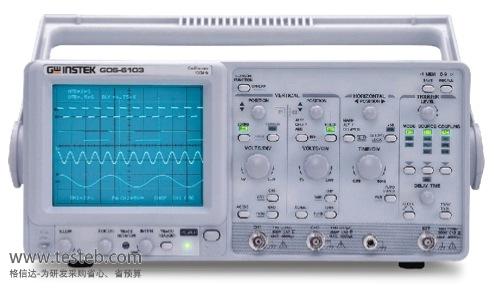

GOS-6103C圖片

固緯GWINSTEK GOS-6103C 數字示波器規格參數與圖片

固緯GOS-6100系列模擬示波器是為了滿足100MHz頻寬應用領域所開發設計的. GOS-6100系列內建7種游標參數量測功能, 面板設定儲存功能以及內建6位數頻率計數器功能...使觀察信號都變的異常簡單及快速。

固緯GOS-6103C模擬示波器特點

頻寬 100 MHz, 雙頻道, 具延遲掃描功能

內建 6 位數多功能計頻器 (GOS-6103C)

10 組面板設定儲存功能 (GOS-6103 / GOS-6103C)

水平掃描自動換文件功能 (GOS-6103 / GOS-6103C)

GOS-6103C示波器7 項光標讀值量測功能

面板鎖定功能，LED 顯示燈，操作設限警告聲

TV 同步分離電路，觸發信號輸出，Z 軸調變輸入功能

采用高穩定度及高可靠性質量的 SMD 技術

固緯GOS-6103C模擬示波器技術規格

GOS-6103C模擬示波器垂直系統
感度	2mV ~ 5V/DIV, 共 11 檔 (以 1-2-5 順序)
感度準確度	< 3% (顯示在中間 5格的位置)
連續可調垂直感度	連續可調至 1/2.5 或小于面板設定值
頻寬 (-3dB)	DC ~ 100MHz(2mV/DIV : DC ~ 20MHz)
上升時間	3.5nS (2mV/DIV : 17.5 nS)
訊號延遲	可觀察前緣
最大輸入電壓	400V (直流加交流峰值) 在 1kHz 或以下
輸入耦合	AC, DC, GND
輸入阻抗	1MΩ+2% // 約 25pF
垂直模式	CH1, CH2, DUAL(CHOP/ALT), ADD, CH2 INV.
頻寬限制	20MHz
共模拒斥比 (CMRR)	50kHz 時為 50:1 或更好
動態范圍	在 60MHz 時為 8 格；在 100MHz 時為 6 格 (GOS-6112) 在 100MHz 時為 8 格 (GOS-6103/GOS-6103C)
固緯GOS-6103C模擬示波器水平系統
水平模式	MAIN(A), ALT, DELAY(B)
A (主要的) 掃描時間	50nS ~ 0.5S/DIV, 連續可調 (UNCAL)
B (延遲) 掃描時間	50nS ~ 50mS/DIV
準確度	+ 3% (在 x 10 MAG 為 + 5%)
掃描放大	x 10 (最大掃描時間 5nS/DIV)
Hold Off 時間	可變動
延遲時間	1μS ~ 5S
延遲抖動	1:20000 或更小
交替分離	可變動
