固緯毫伏表 GVT-427B 300uV~100V交流毫伏表

固緯GVT-427B交流毫伏表具有雙通道，頻率測量范圍10Hz ~ 1MHz，是用來測量正弦電壓的交流電壓表，主要用于測量毫伏級以下的毫伏、微伏交流電壓。

指針式萬用表品牌：固緯GWINSTEK
固緯GWINSTEK

請撥打電話，或在線聯系我們，告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務！
  • 固緯GWINSTEK數字萬用表GVT427B

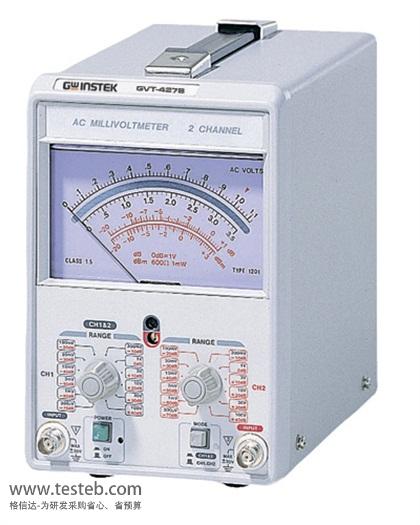

GVT427B圖片

  • GVT427B

固緯GWINSTEK GVT427B 指針式萬用表規格參數與圖片

一般萬用表的交流電壓檔只能測量1伏以上的交流電壓，而且測量交流電壓的頻率一般不超過1千赫。固緯GVT-427B毫伏表測量的最小量程是10毫伏，測量電壓的頻率可以由50赫到100千赫，是測量音頻放大電路必備的儀表之一。



固緯GVT427B毫伏表使用三個普通晶體管、一塊100微安表頭和一些其他元件，電路簡單，制作容易。被測信號電壓從接線柱輸入到毫伏表中，10毫伏檔不經衰減直接輸入，也就是毫伏表的最高靈敏度是10毫伏。R19是為提高輸入阻抗而設置的。D1、D2是為防止輸入電壓過大，使BGl的召B～E結被擊穿而設置的。BG1～BG3組成三級阻容耦合音頻放大器。由BG2集電極經過C5、R29、W到BGl發射極引入的負反饋有穩定增益、減小放大器失真的作用，調整W可以調整毫伏表的靈敏度。



GVT-427B雙通道交流毫伏表技術參數

GVT427B毫伏表輸入
電壓范圍 300μV ~ 100V 滿刻度     12 檔
分貝范圍 -70db ~ +40db     12 檔
準確度 +3% 滿刻度
操作模式 通道 1 與 通道 2 獨立分開，或以通道 1 同步
頻率響應 20Hz ~ 100kHz+3%, 10Hz ~ 1MHz+10% (參考值1 kHz)
阻抗 1MΩ, 約 40pF
GVT-427B毫伏表輸出
準位 滿刻度時，約 0.1Vrms
失真 小于 2%
使用電源 交流 115V/230V±10%, 50/60Hz
附件 電源線 x 1, 操作手冊 x 1, 測試線 x 2
尺寸&重量 142(寬) × 210(高) × 235(長) mm，約 2.8 公斤
