LGD-60激光測徑儀0.4~50mm寬度厚度直徑測量

奧美加LGD-60激光測徑儀采用激光掃描技術，測量范圍大、精度高、重復性好，可測量0.4-50mm漆包線、微拉絲等超細線，測量結果輸出6V電壓信號，RS485通訊接口，可與PLC和PC聯機通訊。

激光測徑儀品牌：奧美加AMG
奧美加AMG

請撥打電話，或在線聯系我們，告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務！
LGD-60說明書
  • 奧美加AMG激光測徑儀LGD-60
  • 奧美加AMG激光測徑儀LGD-60
  • 奧美加AMG激光測徑儀LGD-60

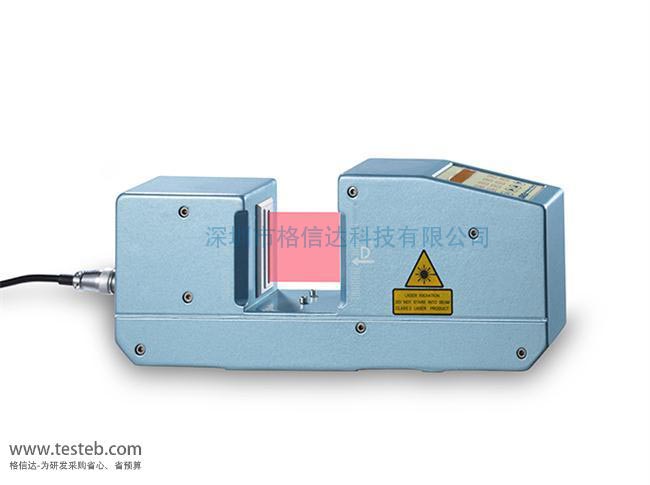

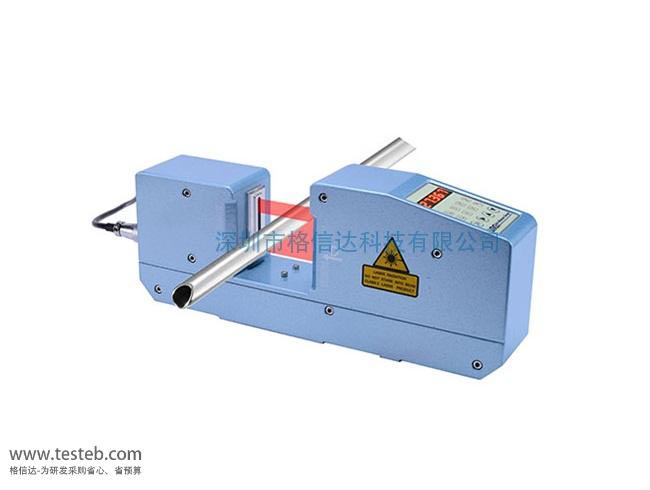

LGD-60圖片

  • LGD-60
  • LGD-60
  • LGD-60

奧美加AMG LGD-60 激光測徑儀規格參數與圖片

LGD-60激光測徑儀測量范圍0.4-50mm，分辨率0.001mm，精度0.003±0.02%D，可通過RS485連接遠端顯示控制器，具備在線速度跟蹤，可對生產線的速度進行最優控制，與測徑儀的最大有效距離可至1000米。LGD60激光掃描測徑儀采用SMD電路，體積小、重量輕、抗干擾強，不受外界雜光和煙霧影響測量穩定性。奧美加LGD-60測徑儀適用于各種電纜、管材，線材漆包線、微拉絲等超細線，各類玻璃管、玻璃棒等透明、半透明物體的直徑、外經測量，以及厚度、圓度、寬度測量。



奧美加LGD-60激光測徑儀規格參數

型號 LGD-60激光掃描測徑儀（管材棒材直徑、工件寬度厚度）
工作原理 非接觸式激光掃描
光源 第二代可見激光，波長650nm
測量范圍 0.40mm - 50.0mm，支持透明物測量
分辨率 0.001毫米（ 0.001mm，1μm微米）
準確度 精度±0.003mm, 3μm微米
顯示方式 本地顯示器，5 位數碼管顯示
顯示頻率 標準為0.2 秒/ 次 （快慢可調節）
掃描速度 800 次/秒
信號輸出 6V DC電壓輸出
數據采集分析 支持 （需要外接電腦并配軟件）
報警信號輸出 含雙繼電器報警輸出，可分別輸出超上差、超下差
通信接口 儀器采用RS485通信或MODBUS接口，可接DPM系列遠程顯示控制器、電腦 或PLC等外圍設備
供電電源 100V to 250V AC, 50Hz～60Hz，儀器功耗小于15瓦
使用環境 溫度5～45℃，濕度35-85% (無冷凝水)，空氣中不含腐蝕性氣體、嚴重的油,蒸汽及塵埃
產品防護 整機采用防塵防水保護，但不能夠浸泡入水中
尺寸重量 400 x 164 x 76 mm，5.0KG

LGD-60測徑儀說明書http://oznappies.com/download/201609/AMG_LGD-60.pdf

激光測徑儀安裝配套

AMG LGD-60測徑儀配套外部設備

數碼大外顯示屏

應用于硫化線、橡膠線、電力電纜等大型生產車間在生產中的超遠距離監測，具有單面或雙面顯示功能。

DPM-1遠端顯示控制器

專為LGD系列激光測徑儀配套使用，內置AMG專有PID自適應控制算法，具備在線速度跟蹤，可對生產線的速度進行最優控制。與lgd-60測徑儀的最大有效距離可至1000米，輸出信號-6V～+6V DC電壓，具備繼電器超差報警輸出功能。



激光測徑儀_直徑|外經|寬度|厚度|圓度|偏心率|跳動測量儀參數選型表

型號 測量范圍 精度 分辨率（毫米或微米）
LGD-02 0.0200mm ~ 1.0000mm ±0.0005mm即0.5μm微米 0.0001mm，即0.1μm
LGD-02XY雙向激光 0.0200mm ~ 1.0000mm ±0.0005mm即0.5μm微米 0.0001mm，即0.1μm
LMP-02便攜式測徑儀 0.0200mm ~ 1.0000mm ±0.0005mm即0.5μm微米 0.0001mm，即0.1μm
LGD-05鉆頭銑刀測量 0.0600mm ~ 3.0000mm ±0.0005mm即0.5μm微米 0.0001mm，即0.1μm
LGD-10 PCB鉆頭篩選 0.100mm ~ 10.000mm ±0.001mm即1μm微米 0.001mm，即1μm
LGD-10XY雙向激光測量線纜 0.100mm ~ 10.000mm ±0.001mm即1μm微米 0.001mm，即1μm
LGP-10微細管材測量 0.100mm ~ 10.000mm ±0.001mm即1μm微米 0.001mm，即1μm
LGD-25線纜測徑儀 0.100mm ~ 20.000mm ±0.002mm+0.02%D 0.001mm，即1μm
LGD-25XY雙向激光測徑儀 0.100mm ~ 20.000mm ±0.002mm+0.02%D 0.001mm，即1μm
LGD-60管材直徑測量 0.400mm ~ 50.000mm ±0.003mm+0.02%D 0.001mm，即1μm
LGD-100直徑寬度厚度測量 0.500mm ~ 90.000mm ±0.005mm+0.02%D 0.001mm，即1μm
LSG-2030激光測徑儀 0.100mm ~ 25.000mm ±0.003mm即3μm微米 0.001mm，即1μm
LSG-40刀具測量、外圓、跳動 0.100mm ~ 30.000mm ±0.002mm即2μm微米 0.001mm，即1μm
LSG-60外經跳動測量儀 0.400mm ~ 60.000mm ±0.003mm即3μm微米 0.001mm，即1μm
LSP-0110便攜式激光測徑儀 0.02mm - 1.000mm
0.10mm - 6.000mm		 ±0.0005mm, 0.5μm
±0.001mm, 1μm微米		 0.0001mm , 0.1μm
0.001 毫米,1μm
奧美加AMG激光測徑儀
