富士感壓紙F(tuán)ujifilm Prescale LLLW極超低0.2~0.6 MPa測量

Fujifilm Prescale LLLW雙片型感壓紙用于0.2~0.6 MPa極超低壓測量，施壓時在感壓薄膜上會出現紅色區，色彩的濃度會隨著壓力的改變而改變，直觀清晰檢查所施壓力的分布/均勻性，誤差10%。

感壓紙/壓敏紙品牌：富士Fujifilm
富士Fujifilm

請撥打電話，或在線聯系我們，告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務！
LLLW說明書
  • 富士Fujifilm感壓紙/壓敏紙LLLW
  • 富士Fujifilm感壓紙/壓敏紙LLLW
  • 富士Fujifilm感壓紙/壓敏紙LLLW
  • 富士Fujifilm感壓紙/壓敏紙LLLW
  • 富士Fujifilm感壓紙/壓敏紙LLLW

LLLW圖片

  • LLLW
  • LLLW
  • LLLW
  • LLLW
  • LLLW

富士Fujifilm LLLW 感壓紙/壓敏紙規格參數與圖片

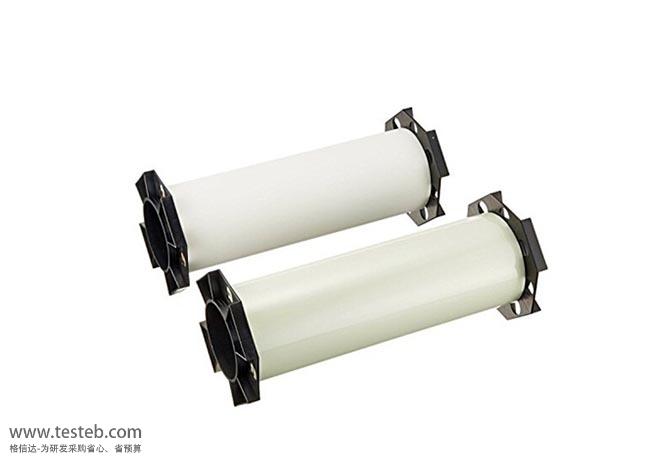

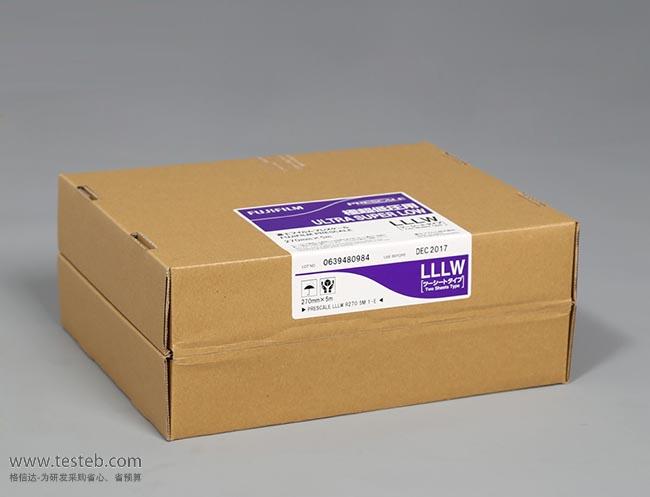

日本富士Fujifilm Prescale感壓紙是高度敏感的膠片，它會對所施加的壓力產生反應，壓紙被施壓時在膠片上會出現紅色區，色彩的濃度會隨著壓力的改變而改變。富士壓敏紙有LW、LLW、LLLW等7種規格，用于電腦基版、精密產品、醫療等各行業，使用壓力對產品質量檢測和分析。LLLW極超低壓感壓紙為W雙片型，每卷270mm寬，總長度5m，厚度100µm，可測壓力范圍0.2-0.6 MPa，誤差±10%或者更低。



Fujifilm Prescale感壓薄膜有兩種結構：?jiǎn)纹透袎杭埦埘テ迳贤坑酗@色物質，上面又有微囊生色物質；雙片型感壓紙由兩個聚酯片基組成，一個涂有一層微囊生色物質，而另一個涂有顯色物質。使用極超低壓LLLW兩個膠片時涂層要面對面。

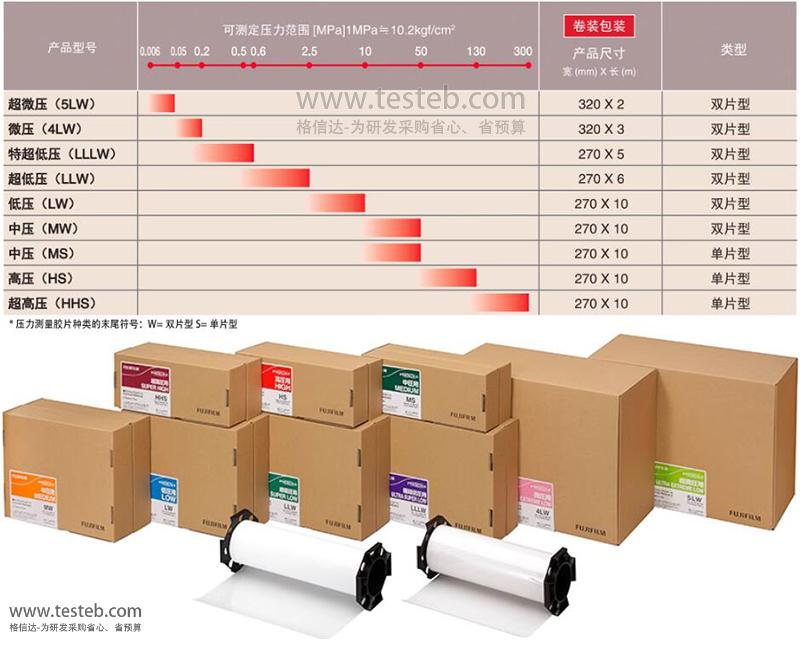

富士感壓紙F(tuán)ujifilm Prescale型號規格表

型號 可測壓力范圍 1MPa=10.2kgf/C㎡ 產品尺寸 分類
5LW超微壓感壓紙 0.006~0.05MPa 320mm*2m W雙片型
4LW微壓感壓薄膜 0.05-0.2 MPa 320mm*3m W雙片型
LLLW極低壓感壓膠片 0.2-0.6 MPa 270mm*5m W雙片型
LLW超低壓感壓紙 0.5-2.5 MPa 270mm*6m W雙片型
LW低壓感壓紙 2.5-10 MPa 270mm*10m W雙片型
MW中壓壓力測試紙 10-50 MPa 270mm*10m W雙片型
MS中壓壓敏紙 10-50 MPa 270mm*10m S單片型
HS高壓感壓紙 50-130 MPa 270mm*10m S單片型
HHS超高壓感壓薄膜 130-300 MPa 270mm*10m S單片型
誤差  ±10%或者更低 (在23°C、65% RH的條件下，通過密度計測量)
厚度 單片型(S) 100µm，雙片型(W) 100µm x2
操作環境 溫度范圍20°C∼35°C，濕度35% RH ∼ 80% RH

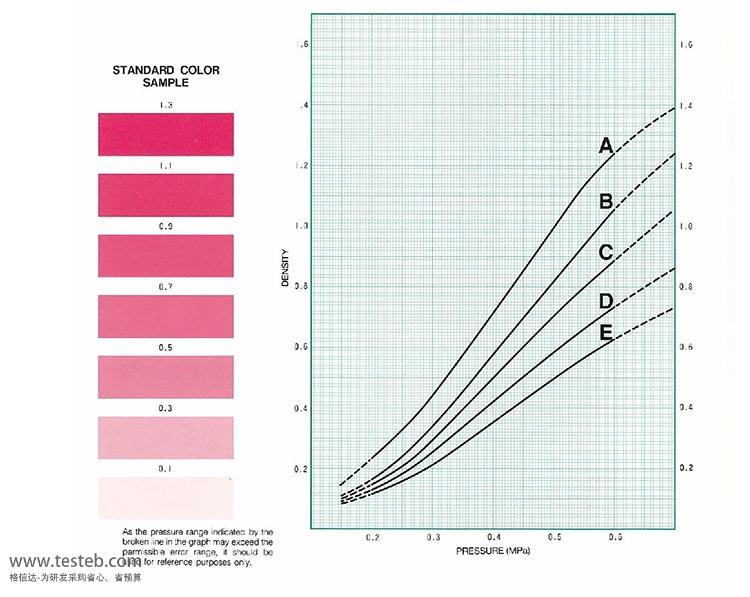

LLLW壓力測試比色卡http://oznappies.com/download/201908/Fujifilm_LLLW_chart.pdf



富士Fujifilm LLLW感壓紙使用方法

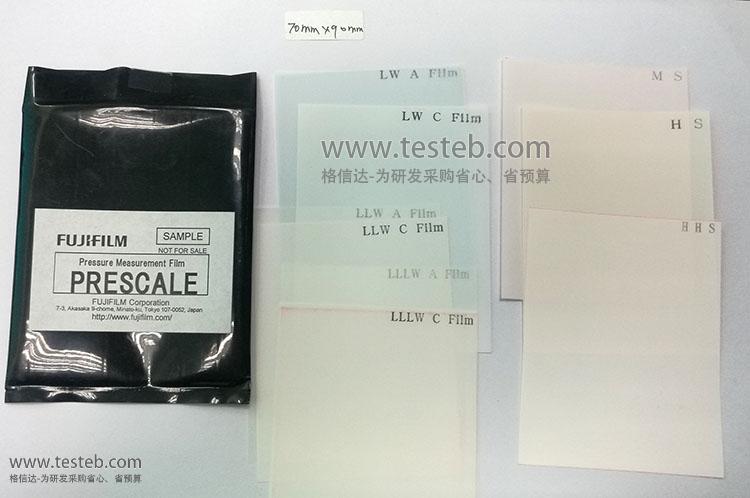

正確裁切兩張Prescale膠片（A膠片在黑色袋內、C膠片在藍色袋內）

每個膠片的粗糙面相互面對、把膠片插入要測量壓力的地方

施壓，膠片上出現紅色區，而且顏色密度隨著壓力水平的改變而改變

拿出富士LLLW壓敏紙C膠片，并檢查壓力的分布情況

如要更精確的壓力值，請使用壓力分析系統

注意事項：操作具有極其低壓的膠片時要尤其注意，不要觸摸、摩擦或者彎曲成色紙張的表面



Fujifilm富士超低壓感壓紙LLLW應用實例

1. http://oznappies.com/download/201612/FUJIfilm_Prescale_LLLW.pdf

LLLW極超低壓、4LW微壓感壓紙用于觸摸屏及LCDS液晶顯示器行業確認粘貼性膠膜（OCA、AR、AG、偏光板等）在保護玻璃和觸控面板上時滾筒壓力的均一性；LLLW感壓紙用于手機及平板電腦玻璃粘貼設備均勻性檢測，判斷吸附臺和附著滾筒是否放置妥當；極超低壓LLLW壓敏紙?jiān)谥悄苁謾C(jī)、平板電腦液晶顯示屏面板確認拋光機的壓力均一性。

2. http://oznappies.com/download/201612/FUJIfilm_Prescale_LLW_dc.pdf

富士感壓紙LLLW、LLW感壓薄膜測量鋰電池加熱塊是否壓力平均實例；LLLW極超低壓和LLW超低壓感壓紙檢測太陽能電池導電薄膜壓合裝置實例。

3. http://oznappies.com/download/201612/FUJIfilm_Prescale_LLW_dz.pdf

LLW超低壓感壓薄膜在顯示器、印刷電路板、食品藥品及包裝材料橡膠滾筒裝飾品質評估；LLLW、LLW感壓紙用于半導體制程真空?qǐng)A晶吸嘴接觸均勻；超低壓LLW、低壓LW、中壓MS感壓紙檢查模具的接合平整度，以及堆疊機或疊層機的壓力平均度；LLLW極超低壓、超低壓LLW、低壓LW壓敏紙于手機行業確認組裝冶具的壓力均一性。

4. http://oznappies.com/download/201612/FUJIfilm_Prescale_LLW_ysbz.pdf

LLLW極超低壓、超低壓LLW、低壓LW感壓薄膜用于紙業印刷滾筒壓力平衡校準；富士LLW超低壓感壓薄膜在食品、藥品包裝等了解并調整熱封裝理想狀態；超低壓LLW感壓紙于造紙業檢查涂料加壓橡膠滾筒的磨損程度。
