日置HIOKI LR8432-30熱流數據采集儀隔熱性能溫度變化分析

日置LR8432-30數據采集儀最適用于隔熱性能的評估，溫度變化的原因分析，具有10通道輸入端，每通道最高10ms采樣率，使用熱流傳感器測量熱量和熱流情況，也能測量曲面和極小元件的熱流，應用于汽車零件、空調及農業大棚溫?zé)嵩u估、熱能熱電研發相關領域。

數據采集器/溫度記錄儀品牌：日置HIOKI
日置HIOKI

請撥打電話，或在線聯系我們，告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務！
LR8432-30說明書
  • 日置HIOKI數據采集器/溫度記錄儀LR8432-30
  • 日置HIOKI數據采集器/溫度記錄儀LR8432-30
  • 日置HIOKI數據采集器/溫度記錄儀LR8432-30
  • 日置HIOKI數據采集器/溫度記錄儀LR8432-30

LR8432-30圖片

  • LR8432-30
  • LR8432-30
  • LR8432-30
  • LR8432-30

日置HIOKI LR8432-30 數據采集器/溫度記錄儀規格參數與圖片

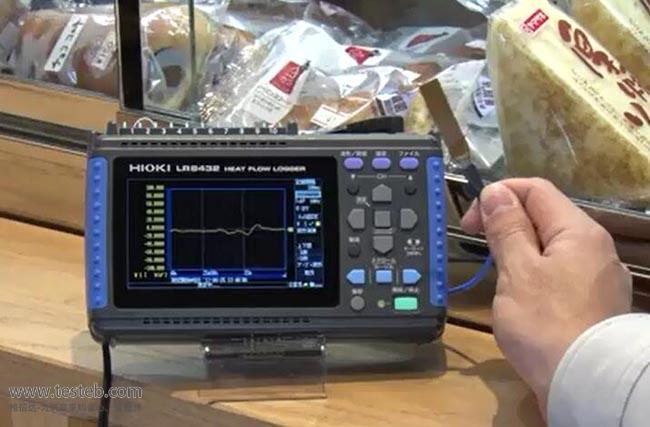

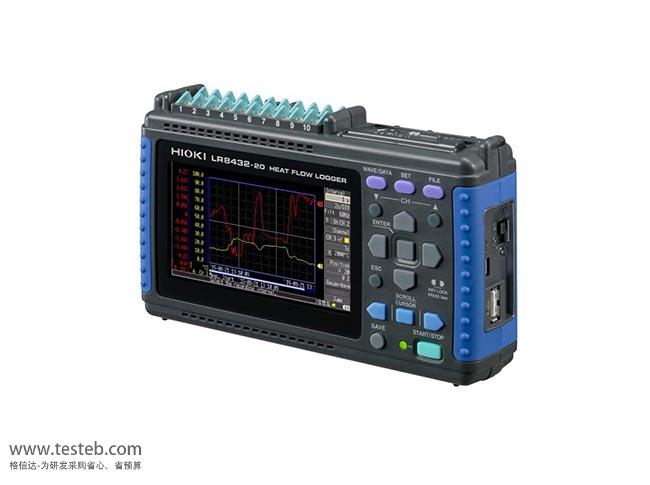

日本日置HIOKI LR8432-30熱流采集儀所有10通道均可達到10ms的高速采樣，具有10mV f.s.有高靈敏度，微量熱流也能測量，能準確/可靠地測量溫度變化的狹小處和高隔熱材料之間的隔熱評估。寬液晶屏QVGA-TFT液晶同時顯示熱流和溫度量規，高亮度清晰顯示，熱流動可視化、可掌握。日置LR8432采集儀使用熱流傳感器測量熱量和熱流情況，U盤記錄測量數據，輕松傳輸至PC，長時間記錄時使用可靠性更高的CF卡記錄。



熱流定義

溫度變化時，勢必包含熱能的移動，熱能是溫度變化所釋放的能量，與水和電相同由高到低的轉移

這種熱能移動的程度即用“熱流”來表示，單位時間單位面積流動的熱能量表示為(單位：W/m2)

溫度體現結果，熱流體現過程

使用熱電偶和溫度記錄法僅能測量溫度，對于溫度的變化過程(正在發熱或正在吸熱)卻全然不知

使用“熱流傳感器”，將熱能量移動和量可視化，可作為溫度變化的先行指標

測量熱能，對于更高精度的空調控制或針對產品研發的熱能策略具有重大意義

了解量的變化：

通過數值和波形來了解熱的量能夠通過可視化熱量來評估隔熱性能，弄清熱能流入流出的地方

了解流向：

僅有溫度無法了解熱的流向(流入·流出)，通過可視化熱流能夠掌握溫度上升的原因



HIOKI LR8432-30熱流數據采集儀規格參數

熱測量
特化功能		 ■簡單的縮放設置：直接輸入熱流傳感器的敏感度
■運算：便于熱流測量的波形運算（單純平均、移動平均、累積、熱貫流率），根據數值運算的累積等
模擬輸入 [通道數] 模擬10ch掃頻絕緣輸入（2極M3螺絲固定端子板）
[電壓測量范圍] ±10 mV～±60 V, 1-5V, 最高分辨率 500 nV
[熱電偶測量范圍] -200℃ ～1800℃ (根據所用傳感器不同而不同), 熱電偶 (K, J, E, T, N, R, S, B), 最高分辨率 0.1℃
[熱電阻]無[濕度]功能
[最大輸入電壓] DC 60 V [通道間最大電壓][對地最大額定電壓] AC 30 Vrms, DC 60 V (外加在輸入通道-外殼間, 各通道之間也不會損壞的上限電壓)
脈沖輸入 [通道數]脈沖輸入4ch（脈沖輸入專用連接器，和主機共地）
[脈沖累積] 0～1000M (count) (無電壓a接點, 開路集電極或電壓輸入), 最高分辨率1 (count)
[轉數變化] 0～5000/n (轉/秒), 分辨率 1/n (轉/秒) ※n按照每1轉的脈沖數1～1000
[最大輸入電壓] DC 0～10 V
[通道間最大電壓][對地最大額定電壓]非絕緣
記錄間隔 10ms～1小時，19種設置（每個記錄間隔都會高速掃描所有輸入通道）
數據濾波器 OFF/50Hz/60Hz (自動設置截?cái)囝l率)
存儲容量 內存3.5MW，CF卡/U盤（僅保證HIOKI原裝CF卡的正常操作）
外部接口 U盤：USB2.0系列迷你B×1，功能：通過計算機控制，將CF卡內的數據傳輸至計算機中（U盤內的數據不能通過USB通訊傳輸至計算機中）
可復制CF卡/U盤的存儲驅動器
顯示屏 4.3英寸WQVGA-TFT彩色液晶（480 × 272點）
功能 實時保存至CF卡/U盤中，數值運算等
電源 [AC適配器]Z1005（AC100~240V，50/60Hz），最大30VA（含AC適配器），最大10VA（僅限主機）
[電池組]9780/連續使用時間：2.5h（25℃參考值），最大3VA
[外部電源]DC10~16V，最大10VA（連接線請咨詢，配線3m以下）
體積及重量 176W × 101H × 41Dmm, 550g（未安裝電池組9780時）

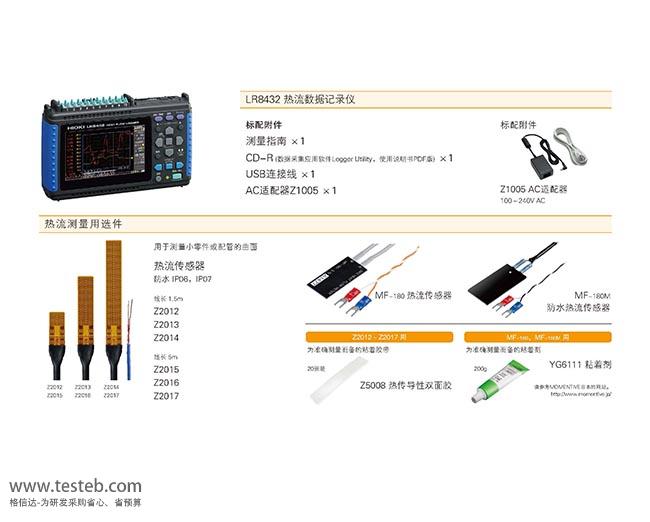

標配附件 LR8432采集儀主機、測量指南×1，CD-R（數據采集應用軟件 Logger Utility，使用說明書PDF）×1，USB連接線×1，AC適配器Z1005×1
選配件及
熱流傳感器		 9830 CF卡2G，9780電池組，9641連接線用于脈沖輸入，
9810 K型熱電偶-180～200℃線長5米、線徑0.32mm、5根/包，9811 T型熱電偶，9812軟包、9782攜帶箱

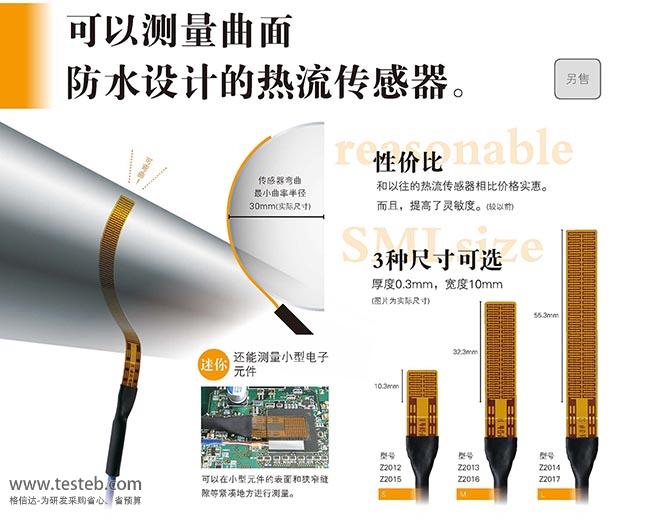

用于熱流測量A（測量小零件或配管的曲面熱流傳感器，防水IP06、IP07）：
線長1.5米——Z2012短頭、Z2013中等長度測量部、Z2014測頭長
線長5m    ——Z2015、Z2016、Z2017
Z5008 熱傳導性雙面膠，為準確測量而備的粘著膠，共20張，Z2012～Z2017 用
用于熱流測量B：
MF-180 熱流傳感器，用于保濕保冷效果的診斷，材料隔熱性的評估；
MF-180M防水熱流傳感器，用于測量地下的熱流量分布，當于IPX6
YG6111粘著劑200g，MF-180，MF-180M 用

日置LR8432記錄儀規格說明書文檔http://oznappies.com/download/201803/HIOKI_LR8432-30.pdf



LR8432-30熱流采集器應用案例

了解汽車元件的發熱、吸熱，明確溫度的上升理由，做出最合理的隔熱、放熱設計

建筑住宅設備的隔熱性能評估，比較評估建材的隔熱性，可做出高效率的選擇

測量家電節能效率，即便有多個發熱部分也可分別測量，能夠?qū)?yīng)各種家電熱源測量

調查人體熱量的影響，測量人體熱流，了解研發中衣物的材料和質地的導熱效率

通過定期診斷使用中的隔熱材料的熱流，掌握隔熱性能每年劣化的程度

了解農業、土木的溫度變化，可用于受室外溫度變化的房屋的室溫管理及先行預測
