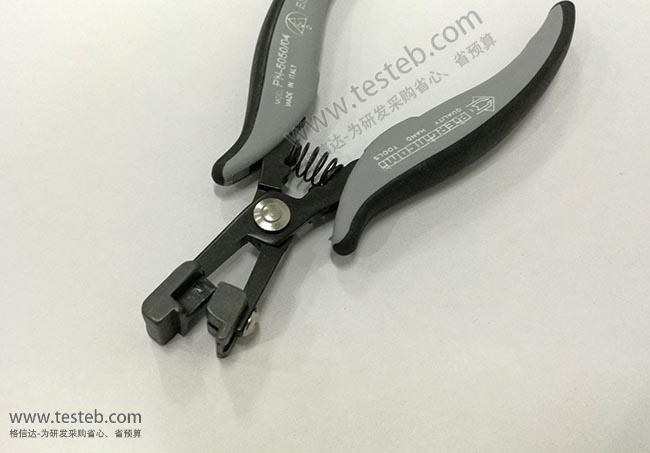

皮爾杰克Piergiacomi PN5050/04成型鉗TO220 MOS管引腳折彎

意大利Piergiacomi皮爾杰克PN-5050/04成型鉗可使TO220、TO247元件MOS管邊緣引腳進行5.08mm的成型腳距效果，適用線徑1.30mm以內引腳直徑，采用人體工程學手柄，操作簡單方便。

TO元件三極管整型品牌：皮爾杰克Piergiacomi
皮爾杰克Piergiacomi

請撥打電話，或在線聯系我們，告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務！
PN-5050-04說明書
  • 皮爾杰克Piergiacomi元件引腳成型鉗PN-5050-04
  • 皮爾杰克Piergiacomi元件引腳成型鉗PN-5050-04
  • 皮爾杰克Piergiacomi元件引腳成型鉗PN-5050-04
  • 皮爾杰克Piergiacomi元件引腳成型鉗PN-5050-04
  • 皮爾杰克Piergiacomi元件引腳成型鉗PN-5050-04

PN-5050-04圖片

  • PN-5050-04
  • PN-5050-04
  • PN-5050-04
  • PN-5050-04
  • PN-5050-04

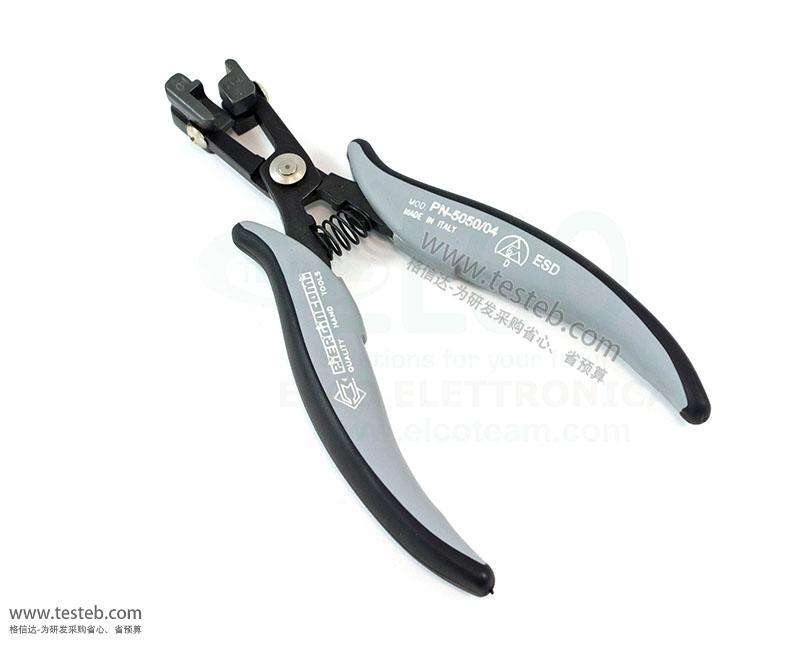

皮爾杰克Piergiacomi PN-5050-04 TO元件三極管整型規格參數與圖片

PIERGIACOMI皮爾杰克鉗子TO電子元件定型鉗PN-5050系列人工打磨制而成，提高定型精度。PN5050/04成型鉗采用高碳鋼材質，輕巧堅硬，根據人體工程學設計，能有效達到省力效果。每把工具根據手柄標準適用，能使用100萬次以上。

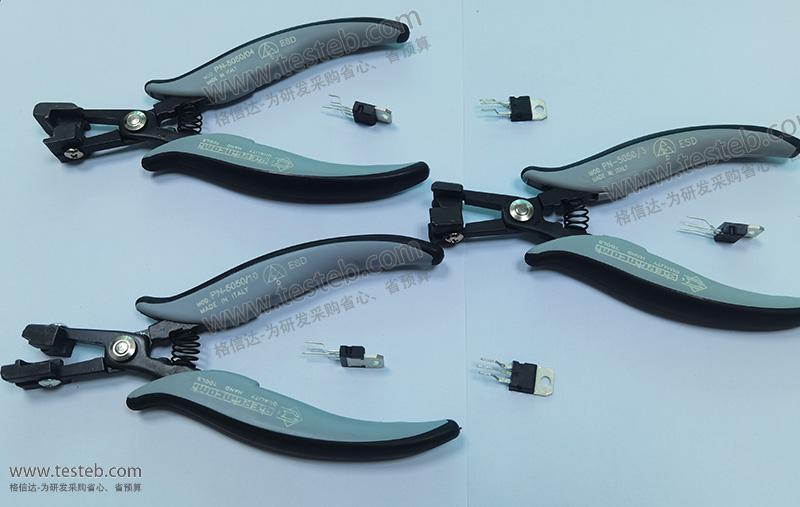

皮爾杰克PN5050/04 TO電子元件成型鉗系列

PN-5050、PN-5050-D：對T0220元件中心引腳成型腳距3.81mm

PN-5050-3、PN-5050/3-D：對T0220、T0247元件中心引腳成型腳距5.08mm

PN-5050-14、PN-5050/14-D：對T0220元件中心引腳成型腳距3.0mm

PN-5050-15、PN-5050/15-D：對T0220元件中心引腳成型腳距2.54mm

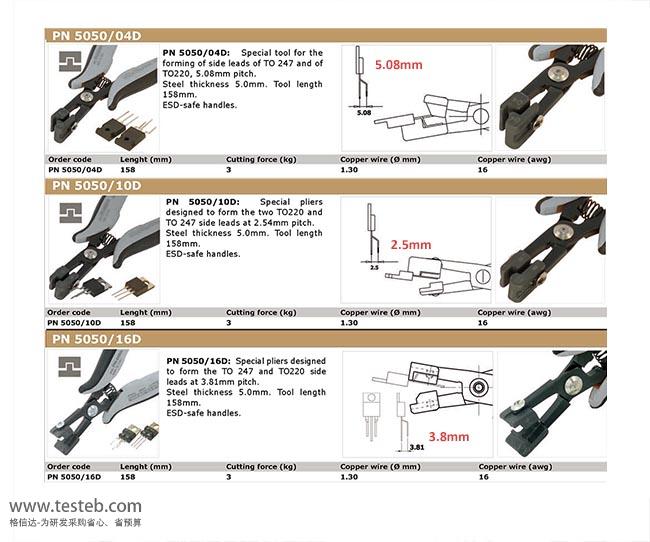

PN5050/4定型鉗、PN-5050/4-D：對TO220、TO247元件三極MOS管邊緣引腳成型腳距5.08mm

PN5050/10、PN-5050/10-D：對T0220、T0247元件邊緣引腳成型腳距2.54mm

PN5050/16、PN-5050/16-D：對T0220、T0247元件邊緣引腳成型腳距3.81mm

PN-5050-38、PN-5050/38-D：對TO220五級管元件1-3-5引腳成型腳距3.0mm

PN-5050-54、PN-5050/54-D：對T0220五引腳元件1-3-5引腳成型腳距2.54mm

PN-5050-36、PN-5050/36-D：對T0220五引腳元件2-4引腳成型腳距3.0mm

PN-5050-53、PN-5050/53-D：對T0220五引腳元件2-4引腳成型腳距2.54mm

PN-5050-6、PN-5050/6-D：對TO220元件三/五級管一次性將引腳彎折90度，中心引腳比邊緣引腳長2.54mm……

PN-5050-49、PN-5050/49-D：對T0992元件中心引腳成型腳距為2.54mm工具

PN-5050-25、PN-5050/25-D：對T0992元件中心引腳成型腳距為1.27mm工具



PN5050系列TO元件成型鉗說明書http://oznappies.com/download/201610/Piergiacomi_PN5050.pdf



意大利皮爾杰克PIERGIACOMI電子元器件成型鉗選型表

型號 類型 適用元件 成型規格 剪徑/線規/剪切力度 鉗子規格
PNR-30 C型成型鉗 C型元件，
電阻電容等		 彎45°，弧后留1.5mm長距離 Φ1.02mm，18awg，3.0kg 長度145mm
鉗口厚度3.0mm
PNG-5000 C型成型鉗 電容、電阻、
二極管引腳等		 距離2.8mm，弧直徑3.5mm Φ1.02mm，18awg，3.0kg 長150mm
鉗口厚度5.0mm
PNR-5000 C型成型鉗 電容、電阻、
二極管引腳等		 元件距離3~16mm可調，
引腳留2.5mm		 Φ1.02mm，18awg，3.0kg 長150mm
鉗口厚度5.0mm
PTR-30-C C型成型鉗 電阻電容等 弧后引腳留長3.0mm Φ1.02mm，18awg，3.0kg 長150mm
鉗口厚度3.0mm
PTR-30-C/5 C型成型鉗 電阻電容等 弧后引腳留長4.0mm Φ1.30mm，16awg，5.5kg 長150mm
鉗口厚度3.0mm
PTR-30-L L型成形鉗 電阻等元件 元件引腳成L型，留2.54mm Φ1.02mm，18awg，3.0kg 長度145mm
鉗口厚度3.0mm
PPR-5001 U型成型鉗 電阻等元件 元件引腳U型成型，寬10.16mm Φ0.6~0.8mm，22~20awg，3.0kg 鉗頭寬15mm
鉗頭長31.5mm
PPR-5002 U型成型 電阻等元件 元件引腳U型成型，寬12.70mm Φ0.6~0.8mm，22~20awg，3.0kg 鉗頭寬18mm
鉗頭長31.5mm
PPR-5003 U型成型 電阻等元件 元件引腳U型成型，寬15.24mm Φ0.6~0.8mm，22~20awg，3.0kg 鉗頭寬13mm
鉗頭長31.5mm
PN-5040 90度角成型 電阻等元件 元件90°成型，最小距離5mm Φ1.3mm，16awg，3.0kg 鉗口厚度5.0mm
距離折角除最小5mm
PN-5050 TO元件成型 t0220元件 中心引腳距離3.81mm Φ1.3mm，16awg，3.0kg 長155mm
鉗口厚度5.0mm
PN-5050/3 TO元件成型 T0220、T0247 中心引腳距離5.08mm Φ1.3mm，16awg，3.0kg 長158mm
鉗口厚度5.0mm
PN-5050/04 TO元件成型 T0220三極管、T0247 邊緣引腳距離5.08mm Φ1.3mm，16awg，3.0kg 長158mm
鉗口厚度5.0mm
PN-5050/10 TO元件成型 TO220 MOS管 邊緣引腳距離2.54mm Φ1.3mm，16awg，3.0kg 長158mm
鉗口厚度5.0mm
PN-5050/14 TO元件成型 T0220元件 中心引腳距離3.0mm Φ1.3mm，16awg，3.0kg 長158mm
鉗口厚度5.0mm
PN-5050/15 TO元件成型 T0220元件 中心引腳距離2.5mm Φ1.3mm，16awg，3.0kg 長158mm
鉗口厚度5.0mm
PN-5050/16 TO元件成型 T0220、T0247 邊緣引腳距離3.81mm Φ1.3mm，16awg，3.0kg 長158mm
鉗口厚度5.0mm
PN-5050/36 TO元件成型 T0220元件5引腳 2-4引腳距離3mm Φ1.3mm，16awg，3.0kg 長158mm
鉗口厚度5.0mm
PN-5050/38 TO元件成型 T0220元件5引腳 1-3-5引腳距離3mm Φ1.3mm，16awg，3.0kg 長158mm
鉗口厚度5.0mm
PN-5050/6 TO元件成型 T0220元件 引腳折彎90度直角，中心多長2.54mm Φ1.3mm，16awg，3.0kg 長155mm
鉗口厚度5.0mm
PN-5050/7 TO元件成型 T0220元件 引腳折彎90度直角，中心少短2.54mm Φ1.3mm，16awg，3.0kg 長155mm
鉗口厚度5.0mm
PN-5050/21 T0元件成型 T0220元件5引腳 引腳折彎90度直角
1-3-5比2-4少短2.54mm		 Φ1.3mm，16awg，3.0kg 長155mm
鉗口厚度5.0mm
PN-5050/(*) TO元件成型鉗，T0220元件3、5、7引腳，一次性將元件引腳折彎并保留不同長度區別，具體需求選型請聯系咨詢
PN-5050/25 T0元件成型 T0092元件3引腳 中心引腳折彎，腳距1.27mm Φ1.3mm，16awg，3.0kg 長158mm
鉗口厚度5.0mm
PN-5050/49 T0元件成型 T0092元件3引腳 中心引腳折彎，腳距2.54mm Φ1.3mm，16awg，3.0kg 長158mm
鉗口厚度5.0mm
PNI-5000 切割鉗 TO元件引腳切割成型 留4.5mm，末端0.4mm Φ0.80mm，20awg，3.0kg 長150mm
鉗口厚度5.0mm
PNI-5015 切割鉗 TO引腳成型 距1.5mm處平切，切割長度可調 Φ0.64mm，22awg，5.0kg 長155mm
鉗口厚度5.0mm
TP-30 彎切鉗 PCB引腳切割彎曲 一次性切割和彎平 Φ1.02mm，18awg，3.0kg 長138mm
鉗口厚度3.0mm
TP-5000/15 彎切鉗 PCB引腳末端切割 一次性切割余1.5mm外彎30° Φ1.02mm，18awg，3.0kg 長147mm
鉗口厚度5.0mm
TS-30 壓切鉗 PCB引腳切割按壓 引腳一次性切并亞平 Φ1.02mm，18awg，9.0kg 長138mm
鉗口厚度3.0mm
其它 皮爾電子鉗：TR-20-M、TR-25、TR-30剪鉗、TR-30-15、TR-58、TR-5000R、TTR-5500
夾取鉗子：PN-2002-M、PN-2001、PN-5007、PN-5025、PNB-2015、PN-5032、PLCC-44
注：以上規格均有防靜電手柄型號，在對應型號后面加-D，如有需要請?jiān)谫?gòu)買時說明 —深圳格信達科技代理商
