日本HIOKI RM3545-02微歐計0.01μΩ接Z3003掃描單元低阻抗多點測量

日置HIOKI RM3545-02微歐計電阻測量范圍0.00μΩ～1200.0MΩ，最小分辨率0.01μΩ，6位半顯示，基本精度0.006%，測試電流1μA~1A，接Z3003多路掃描器單元可實現10~40通道測量，應用于手機屏幕、網絡電阻、轉向開關、三相馬達線圈等需要高精度低阻抗多點測量需求。

微歐計品牌：日置HIOKI
日置HIOKI

請撥打電話，或在線聯系我們，告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務！
RM3545-02說明書
  • 日置HIOKI內阻/歐姆電阻計RM3545-02
  • 日置HIOKI內阻/歐姆電阻計RM3545-02
  • 日置HIOKI內阻/歐姆電阻計RM3545-02
  • 日置HIOKI內阻/歐姆電阻計RM3545-02
  • 日置HIOKI內阻/歐姆電阻計RM3545-02

RM3545-02圖片

  • RM3545-02
  • RM3545-02
  • RM3545-02
  • RM3545-02
  • RM3545-02

日置HIOKI RM3545-02 微歐計規格參數與圖片

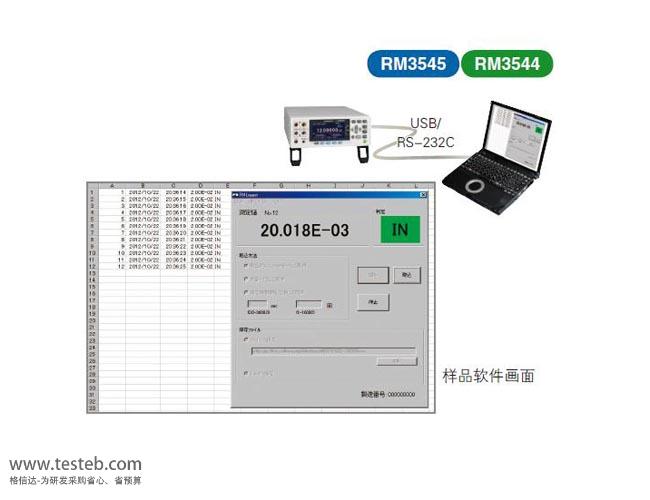

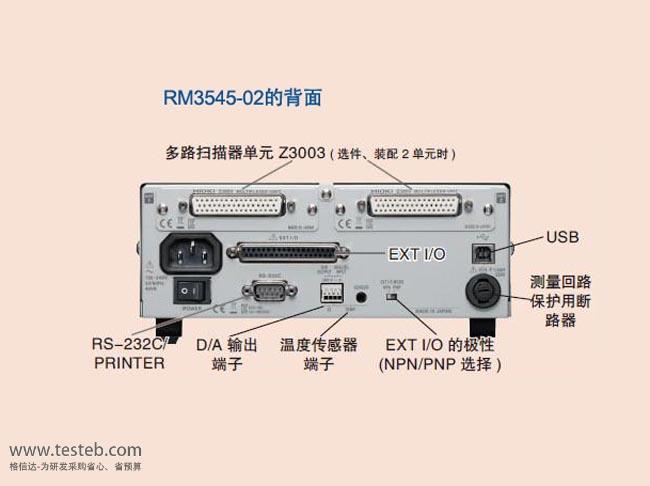

日置HIOKI RM3545微歐計電阻量程0.00μΩ～1200.0MΩ，6位半顯示，最小分辨率 0.01μΩ，基本精度 0.006%，測試電流1μA~1A，測量速度FAST (2.2 ms), MED (50 Hz: 21 ms, 60 Hz: 18 ms), SLOW1 (102 ms), SLOW2 (202 ms)，提供EXT I/O接口(判定、BCD、BIN)及RS-232C/PRINTER/USB通訊接口，可選購帶GPIB通訊接口型號RM3545-01。擴展型號RM3545-02微歐計通常與Z3003多路掃描器單元搭配，實現4線式10個點、2線式21路多通道電阻測量，最多可配置2個單元實現雙倍測試通道。



HIOKI RM3545-02多路電阻計掃描器單元Z3003技術參數

測量對象 4線式：10個地點(使用2個單元時為20個地點)
2線式：21個地點(使用2個單元時為42個地點)
可測量范圍 測量電流： 裝有Z3003的設備，DC 1A以下
外部連接設備：DC 1A以下、AC 100mA以下
測量頻率：外部鏈接設備DC，10Hz～1kHz
接點規格 接點形式：機械式繼電器
最大允許電壓：33Vrms以及46.7Vpeak或DC70V
接點壽命：4線式時5000萬次(參考值)

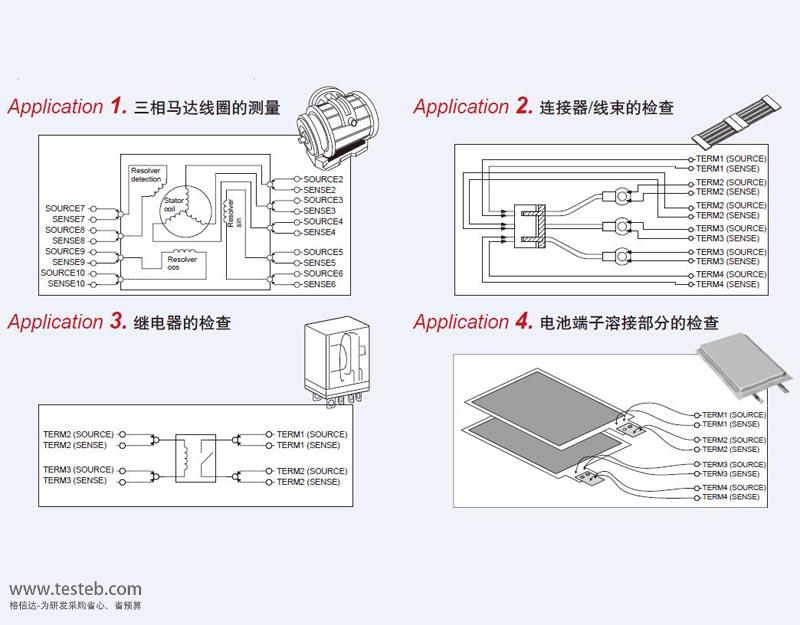

應用 網絡電阻、轉向開關，三相馬達線圈、連接器/線束的檢查、繼電器的檢查、電池端子溶接部分的檢查等需要多點測量的地方。

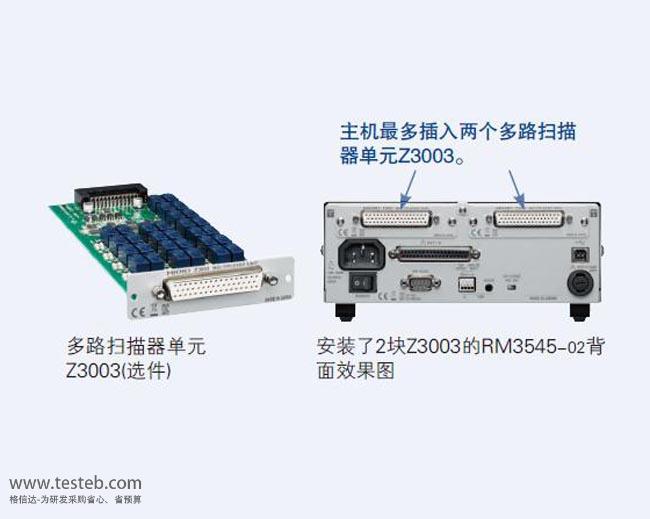

通過將Z3003插入RM3545-02微歐計的背部，用4端子法最多可測量20處*掃描也可測量
(*使用兩個Z3003時，2端子最多可測量42個地方)

日置RM3545規格說明書http://oznappies.com/download/201810/HIOKI_RM3545-01_RM3545-02.pdf

hioki rm3545-02微歐計用戶手冊說明書http://oznappies.com/download/201810/HIOKI_RM3545_01-02_Manual.pdf

如需日置微歐計HIOKI RM3544-01、RM3545、RM3545-01、RM3545-02通訊指令文檔Communication Command Instruction Manual，請通過網頁右側或底部郵箱地址與我們聯系。



日本日置HIOKI RM3545微歐計電阻量程精度規格表（RM3545-01/RM3545-02）

自動量程 電阻分辨率 測量精度 測試電流 最大開路電壓
FAST MED SLOW1 SLOW2
10mΩ毫歐 10nΩ=0.01μΩ 0.060+0.050 0.060+0.020 0.060+0.020 1A 5.5V
100mΩ 100nΩ=0.1μΩ 0.060+0.010 0.060+0.010 0.060+0.010 1A
1000mΩ/1Ω 1μΩ微歐 0.012+0.010 0.012+0.008 100mA
10Ω 10μΩ 0.008+0.010 0.008+0.008 10mA
100Ω 100μΩ 0.007+0.005 0.007+0.002 0.007+0.001 10mA
1000Ω 1mΩ 0.007+0.005 0.006+0.002 0.006+0.001 1mA
10kΩ 10mΩ 0.008+0.005 0.007+0.002 0.007+0.001 1mA 20V
100kΩ 100mΩ 0.008+0.005 0.007+0.002 0.007+0.001 100μA
1000KΩ 1Ω 0.015+0.005 0.008+0.002 0.008+0.001 10μA
10MΩ 10Ω 0.030+0.005 0.030+0.002 0.030+0.001 1μA
100MΩ 10kΩ 10.00MΩ以下:0.50+0.02，10.01MΩ以上:1.00+0.02 <1μA
1000MΩ 100kΩ 100.0MΩ以下:1.00+0.02，100.1MΩ以上:10.00+0.02 <1μA
以上為LP OFF模式·f.s. = 1,000,000 dgt. 、0.001%f.s. = 10dgt.，下面為LP ON模式·f.s. = 100,000 dgt
1000mΩ 10μΩ 0.200+0.010  0.200+0.010  0.200+0.005  0.200+0.003 1mA 20mV
10Ω 100μΩ 0.200+0.005  0.200+0.005  0.200+0.003  0.200+0.002  500μA
100Ω 1mΩ 0.200+0.005  0.200+0.005  0.200+0.003  0.200+0.002  50μA
1000Ω 10mΩ 0.200+0.005  0.200+0.005  0.200+0.003  0.200+0.002  5μA



HIOKI日置微電阻計應用

馬達、螺線管、扼流圈、變壓器、線束——RM3544或RM3545

接點、線束、連接器、繼電器接點、開關——RM3544或RM3545

保險絲、電阻器、加熱器、電線、熔接端——RM3544或RM3545

導電性涂料、導電性橡膠——RM3544或RM3545（均包含擴展型號RM3544-01及RM3545-01、-02）

小信號接點，小型保險絲、引線、小型磁性零件（EMC過濾器、鐵氧體磁環）——RM3545

多路電阻測量如馬達線圈、變壓器線圈——RM3545-02（20路通道）
