HIOKI日置電池測試儀SW1001機架和SW9001多路掃描模塊20通道

日本HIOKI SW1001掃描模塊機架與SW9001 2線/4線式多路掃描模塊（20路/10路）組合，搭配日置電池測試儀、直流電壓計或阻抗測試儀一起使用，可安裝3個模塊實現30~60通道多組電池同時測量，檢查阻抗、內部電阻與焊接電阻、OCV與外部電位等參數數據。

電池測試儀品牌：日置HIOKI

聯系電話：18823303057
QQ在線客服

2104028976，2113429302 Vincent
農先生請撥打電話，或在線聯系我們，告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務！

SW1001說明書

SW1001圖片

日置HIOKI SW1001 電池測試儀規格參數與圖片

日置HIOKI掃描模塊機架SW1001、SW1002與多路掃描模塊SW9001二線式/四線式、SW9002四端子式組合，與其他儀器組合使用可成為能夠測量各種針對電池的高速測試儀和多通道掃描系統。HIOKI BT3562-01電池測試儀使用SW1001機架和SW9001模塊，可同時測量多達20~60路電池內阻、開路電壓、模塊焊接電阻。

HIOKI多路電池測量掃描系統特點

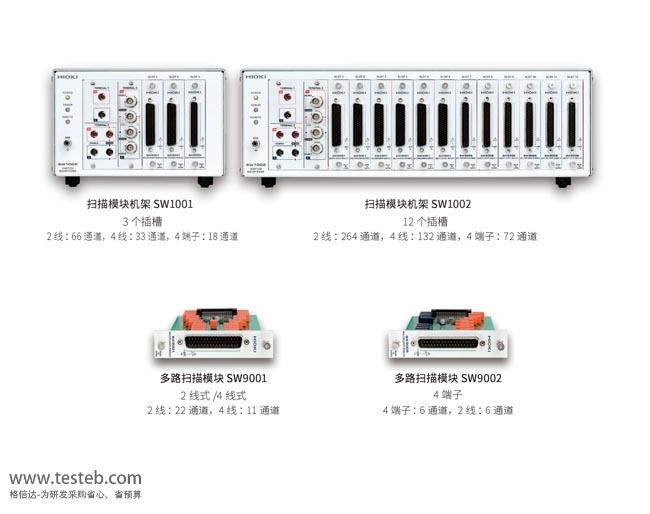

SW1001機架：可安裝3個模塊，實現2線66通道，4線33通道，4端子18通道

SW1002機架：可安裝12個插槽，實現2線264通道，4線132通道，4端子72通道

SW9001掃描模塊：2線式/4線式，2線22通道，4線11通道，適用于BT3562、DM7276

SW9002掃描模塊：4端子型，4端子6通道，2線6通道，適用于BT4560阻抗測試儀或IM3590

適用于電池測量，保證組合精度

適用于電池單元的OCV測量、內部電阻測量、外部電位測量

還能測量電池模塊（最高DC 60V）

可連接多臺測試儀，電壓計和電池測試儀順序切換并測量，可以進行多種多樣的測量

考慮到阻抗測量的回路設計，減少測量誤差

內置短路保護保險絲（各通道）

BT4560、IM3590使用4 端子模塊，可測量阻抗以及Cole-cole Plot；日置BT3562-01使用2線式/4線式模塊，1kHz測量內部電阻、開路電壓（0CV）及模塊的焊接電阻；DM7276使用2 線式/4 線式模塊。通過高精度的0CV 測量和接觸檢查功能，可進行準確的外部電位測量。

日置HIOKI SW1001機架和SW9001多路掃描模塊規格參數

機架	SW1001	SW1002
插槽數	3個	12個
對應模塊	多路掃描模塊SW9001（2線式/4線式）多路掃描模塊SW9002（4端子）
可連接測試儀臺數	最多2臺，2線式1臺+4線式1臺，或者2線式1臺+4端子1臺
最大輸入電壓	DC 60V（不能連接超過DC 60V的電池組）， AC 30 Vrms, 42.4 Vpeak, 對地最大額定電壓: DC 60 V
通訊接口	LAN, USB, RS-232C (用于主機，用于測試儀)
功能	通道切換、接線方式、掃描功能、通訊指令傳輸、通道延遲、屏蔽切換
電源	AC 100 V?AC 240 V / 30 VA (50/60 Hz)
體積及重量	215W × 132H × 420D mm, 3.7 kg	430W × 132H × 420D mm, 6.0 kg
附件	電源線 ×1, 使用說明書 ×1, 使用上的注意事項 ×1, USB驅動CD ×1
模塊	SW9001	SW9002
接線方式	2線式或者4線式	4端子（6線式）或2線式
通道數	22ch（2線式）/11ch（4線式）	6ch（4端子）/6ch（2線式）
接點方式	電樞繼電器
通道切換時間	11ms（不含測量時間）
最大允許電壓	DC 60 V, AC 30 Vrms, 42.4 Vpeak；最大允許功率30 W (電阻負載)，對地最大額定電壓DC 60V
最大允許電流	DC 1 A, AC 1 Arms	DC 1 A, AC 1 Arms (SENSE), DC 2 A, AC 2 Arms (SOURCE, RETURN)
體積及重量	25.5W × 110H × 257D mm, 210 g	25.5W × 110H × 257D mm, 196 g
