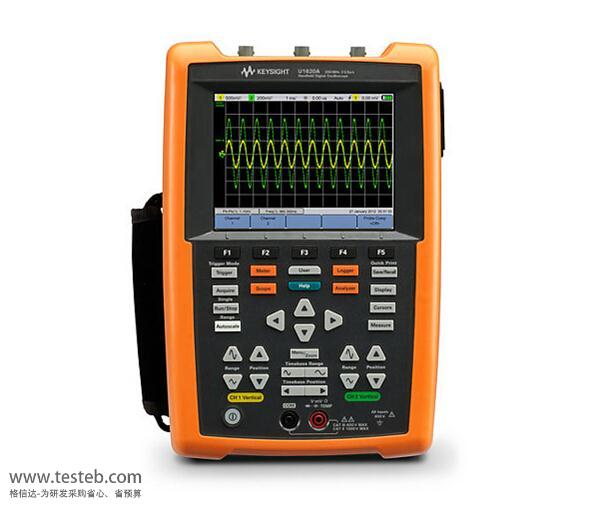

Keysight U1620A手持式數字示波器200MHz示波表

是德科技安捷倫U1620A示波表是配有VGA顯示屏的手持式示波器，200 MHz測量帶寬提供浮置測量功能及并具有CAT III 600V隔離通道，借助2Mpts的存儲器深度，可從脈沖寬度調制電路、輸入、瞬時和馬達啟動序列等信號中捕獲更多波形。

數字示波器品牌：是德科技安捷倫Agilent

聯系電話：18823303057
QQ在線客服

2104028976，2113429302 Vincent
農先生請撥打電話，或在線聯系我們，告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務！

U1620A說明書

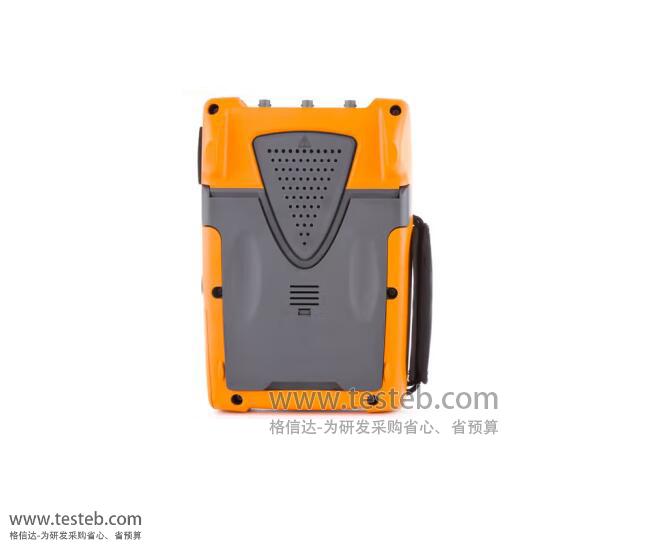

U1620A圖片

是德科技安捷倫Agilent U1620A 數字示波器規格參數與圖片

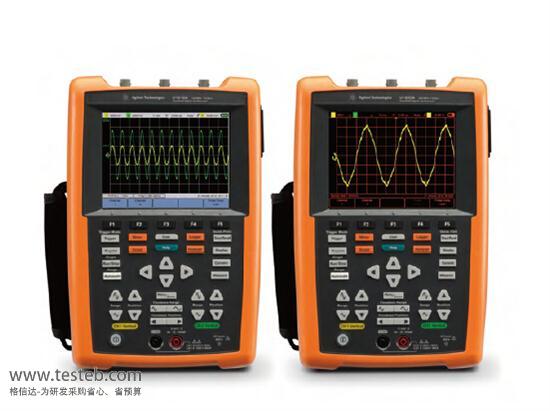

Agilent U1610A/U1620A示波表是全球首款在VGA TFT LCD顯示屏上提供三種查看模式的示波器，可將故障診斷和維護工作推向新的層次。無論是在光線暗淡或耀眼的環境中進行測試，是德科技U1620A手持數字示波器創新的顯示屏提供三種可選的查看模式(室內、室外和夜視)，確保您在所有的照明條件下輕松地分析波形。5.7英寸顯示屏支持您在更寬闊的顯示面積內分析信號，從而進一步補充您的視覺體驗。通過結合高達2Mpts的深存儲器，它可使您捕獲更長的非重復信號，并對選中的毛刺信號放大查看。

Keysight U1600系列手持示波器U1610A/U1620A示波表規格參數

型號	U1610A示波表	U1620A示波表
帶寬	100 MHz	200 MHz
示波器通道數	2	2
最大采樣率	1 GSa/s, 每通道 500 MSa/s	2 GSa/s, 每通道 1 GSa/s
最大記錄長度	120 Kpts, 每通道 60 Kpts	2 Mpts, 每通道 1 Mpts
三合一功能	示波器、數字萬用表和數據記錄儀	示波器、數字萬用表和數據記錄儀
光標和縮放功能	有	有
顯示屏	5.7 英寸 VGA TFT LCD 彩色顯示屏 (可在日光下觀看)	5.7 英寸 VGA TFT LCD 彩色顯示屏 (可在日光下觀看)

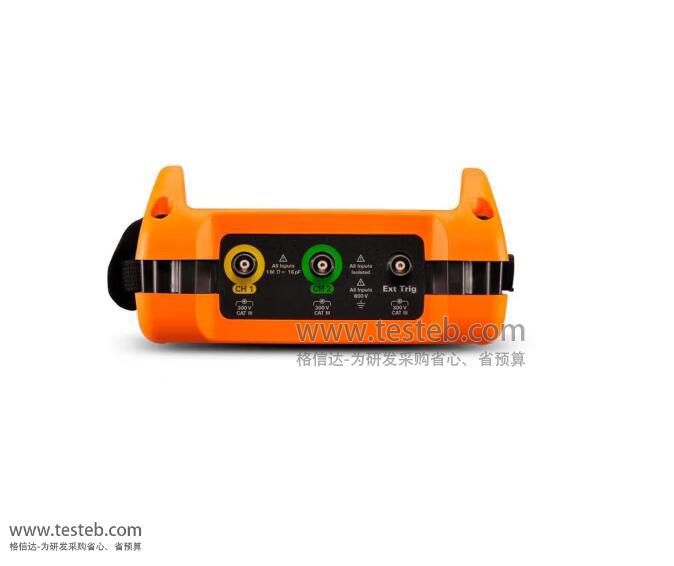

隔離通道	是 (CAT III 600 V)	是 (CAT III 600 V)
雙波形數學函數	CH1 + CH2, CH1 – CH2, CH2 – CH1, CH1 × CH2, CH1/CH2,CH2/CH1, d/dt (CH1), d/dt (CH2), ∫(CH1)dt, ∫(CH2)dt	CH1 + CH2, CH1 – CH2, CH2 – CH1, CH1 × CH2, CH1/CH2,CH2/CH1, d/dt (CH1), d/dt (CH2), ∫(CH1)dt, ∫(CH2)dt
FFT	有	有
示波器內部存儲	多達 10 種設置和軌跡	多達 10 種設置和軌跡
示波器測量	多達 24 種測量	多達 24 種測量
耦合	直流、交流、高頻抑制和低頻抑制	直流、交流、高頻抑制和低頻抑制
上升時間	3.5 ns (典型值)	1.75 ns (典型值)
水平范圍	5 ns/格至 50 s/格	2 ns/格至 50 s/格
水平分辨率	5 ns/格時, 100 ps	2 ns/格時, 40 ps
輸入阻抗	1 MΩ ± 1% ≈ 22 pF ± 3 Pf	1 MΩ ± 1% ≈ 22 pF ± 3 Pf
觸發	邊沿觸發、毛刺觸發、TV 觸發、第 N 個邊沿觸發、 CAN 觸發、LIN 觸發	邊沿觸發、毛刺觸發、TV 觸發、第 N 個邊沿觸發、 CAN 觸發、LIN 觸發
觸發模式	普通模式、單次模式、自動模式	普通模式、單次模式、自動模式
標配探頭	有	有
