橫河Yokogawa WT310E功率計可以測量所有交直流參數，100ms高速數據更新率， 0.1 Hz ~ 100 kHz頻率帶寬，電流測量功能低到50微安至20A，可輕松測試產品是否符合能源之星等能耗標準 ，是進行電池和待機功耗等低水平電壓測試的理想設備。

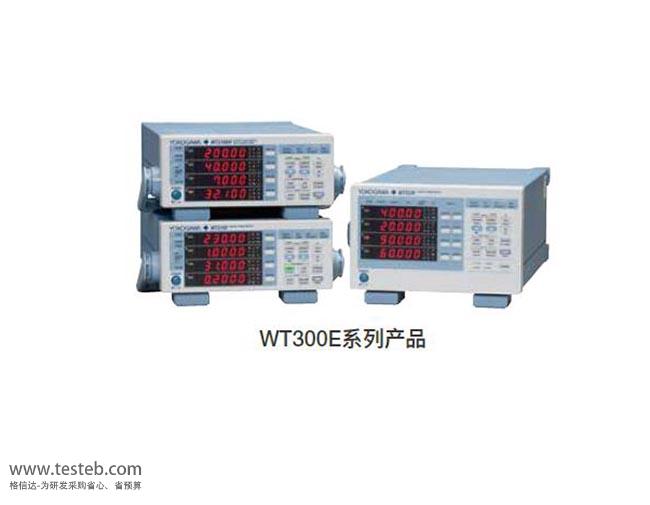

橫河Yokogawa WT300E系列數字功率計是久負盛名的橫河功率計第五代產品，具備操作方便、經濟實惠以及測量準確的特點，在所有測量量程上均可以達到±0.15%，可應用于各個方面如電氣設備的測試、家用電器和電磁爐的研發與評價及不間斷電源的兼容性測試等，是生產線測試、品質保證以及研究開發的首選工具。WT300E系列操作簡便，價格實惠，在寬量程范圍內的高精度測量功能，可以滿足客戶產品測試、效率評價等多種研發需求。

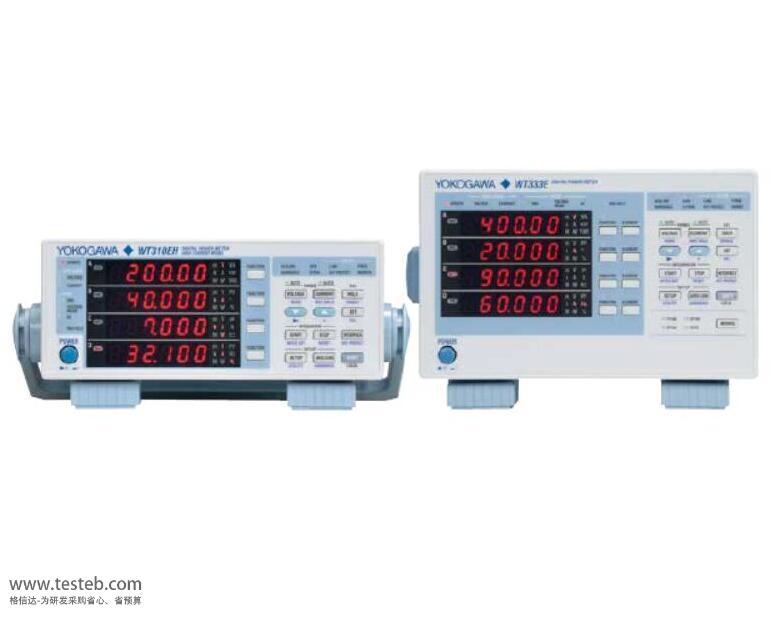

Yokogawa橫河功率計系列型號包括WT310E單相輸入型、WT310EH單相輸入/40A大電流型、WT332E 2輸入單元型、WT333E 3輸入單元型。橫河WT310E功率計提供的電流測量功能最低到50微安左右，高至26A RMS，能夠輕松支持客戶測試自己的產品是否符合能源之星、SPECpower 、IEC62301 / EN50564等標準 ，進行電池和待機功耗等低水平電壓測試，使用WT300E系列無疑是這些應用領理想解決方案。
電子裝置的生產線或QA測試：緊湊型半機架安裝可以幫助用戶建立投資回報率更高的小型測試系統，，同時測量U/I/P、頻率、功率因數和諧波等功耗參數能幫助縮短工時。因此測試速度更快、花費更少。DA輸出和通信接口主要用于遠程采集數據，使數據采集更加靈活。
家用電器的開發和評價：Yokogawa WT310E功率計能精確測量單個測試工序的大電流和小電流（5mA量程），這樣不但縮短了總體評價時間，而且因?yàn)椴恍枰獌膳_(tái)而只需一臺功率計便可完成測量，大幅節省了資金。
Testing 測量符合國際標準（IEC62301、能源之星、SPECpower1）：在5mA量程設置下，橫河WT310E數字功率計的測量分辨率最高可達100 μW，結合功耗測量(PCM)軟件，可以執行符合國家標準的待機功率測試。
IH電磁爐等大電流設備的評價：WT310EH的直接電流輸入量程高達40Arms，無需使用任何電流鉗或電流傳感器，電流量程為1A ~ 40A，電壓量程為15V~ 600V，可以評價IH電磁爐等特殊波形驅動裝置。
汽車電池或DC驅動裝置評價：DC測量總精度0.3%，可直接測量40A大電流，電池的充放電能（+/-Wh、+/-Ah）測量。
工業電機和旋轉機械的耐久性測試和效率測量：可靠測量電流積分(Ah)和電能(Wh)，時長可達10,000小時(約1年)，Modbus/TCP(/C7選件)可用于保存和監視多達200通道的測量結果。
UPS不間斷電源兼容性評價測試：幫助用戶按照UPS性能測試標準執行兼容性測試，主要用于測量并計算輸入輸出電平、效率、頻率和THD。
| 型號 | WT300E系列功率計 現售 | WT300系列（已停產） | WT210/WT230系列（已停產） | |
| 精度 (50/60 Hz) | 讀數的0.1% + 量程的0.05% | 讀數的0.1% + 量程的0.1% | 讀數的0.1% + 量程的0.1% | |
| 功率因數的影響 |
當功率因數 (λ)= 0 (S: 視在功率) 45 Hz ≤ f ≤ 66 Hz：S的±0.1% |
當功率因數 (λ)= 0 (S: 視在功率) 45 Hz ≤ f ≤ 66 Hz：S的±0.2% |
(λ)= 0 (S: 視在功率) 4 5 Hz ≤ f ≤ 66 Hz：S的±0.2% |
|
| 頻率帶寬 |
DC, 0.1 Hz ~ 100 kHz (WT310EH DC, 0.1 Hz ~ 20 kHz) |
DC, 0.5 Hz ~ 100 kHz (WT310H DC, 0.1 Hz to 20 kHz) |
DC, 0.5 Hz ~ 100 kHz | |
| 直輸電流量程 | WT310E: 12個量程/5 mA ~ 20 A, WT310EH: 6個量程/1 ~ 40 A WT332E/WT333E: 6個量程/0.5 ~ 20A | WT310功率計: 12個量程/5 mA ~20 A, WT310HC: 6 個量程/1 ~ 40 A WT332/WT333: 6 個量程/0.5 ~ 20A | WT210: 12 個量程/5 mA ~20 A, WT230-2ch/WT230-3ch: 6 個量程/0.5 ~ 20A | |
| 外部電流輸入 |
EX1：2.5/5/10[V] EX2：50m / 100m / 200m / 500m / 1 / 2[V](選件) |
EX1：2.5/5/10[V] EX2：50m / 100m / 200m / 500m / 1 / 2[V](選件) |
EX1：2.5/5/10[V] EX2：50m / 100m / 200m / 500m / 1 / 2[V](選件) |
|
| 擴展 |
電壓和電流的有效輸入范圍 和 顯示范圍的擴大(CF=6A)——2% ~ 260%; 同時測量 RMS, 電壓MEAN & DC |
同時測量 RMS, 電壓MEAN & DC | - | |
| 頻率測量 | 2 通道 (電壓 & 電流) | 2 通道 (電壓 & 電流) | 被選電壓或電流 (1個) | |
| 顯示項目數 | 4 項 | 4 項 | 3 項 | |
| 采樣率 | 約 100 kS/s | 約 100 kS/s | 約 50 kS/s | |
| 數據更新率 |
100ms/250ms/500ms/ 1s/2s/5s/10s/20s, 自動 |
100ms/250ms/500ms/1s/2s/5s | 100ms/250ms/500ms/1/2/5s | |
| 諧波測量 | 是 (可選,/G5) | 是 (可選,/G5) | 是 (可選,/HRM) | |
| 設置THD分析 | 是 (可選, 1 ~ 50次) | 是 (可選, 1 ~ 50th) | - | |
| 積分的自動量程 | 是 | 是 | - | |
| 通信接口 | USB | 是 | 是 | - |
| GP-IB | 是 GP-IB 或 RS-232 | 是 GP-IB 或 RS-232 | - | |
| RS-232 | 是 GP-IB 或 RS-232 | 是 GP-IB 或 RS-232 | 是 (選件) GP-IB 或 RS-232C | |
| 以太網 | 是 (可選) | 是 (可選) | 是 (可選) GP-IB 或 RS-232C | |
| Modbus/TCP (以太網) | 是 (可選,/C7) | - | - | |
| GP-IB是否符合IEEE標準 | IEEE488.2 | IEEE488.2 | IEEE488.1 或 IEEE488.2 | |
| 比較器功能 | 是 | 是 | 是 | |
|
Viewer軟件 (獲取設置與數據) |
免費 (附帶) | 免費 (附帶) | 免費(下載) | |
橫河功率計規格說明書http://oznappies.com/download/202002/Yokogawa_WT310E.pdf
WT310E功率計 & WT310EH 單相輸入型，保修3年
WT332E 2輸入單元型 & WT333E 3輸入單元型，三年質保
——后綴完整訂貨代碼—示例WT310E-C2-H—：
[通信接口·USB標配] -C1：GP-IB通信，-C2：RS-232接口，2選1
[電源線] -D：UL/CSA標準 PSE兼容，-Q：BS標準，-H：GB標準，選1種
[可選功能] /C7：以太網接口，/EX1：外部傳感器輸入2.5V/5V/10V 或 /EX2外部傳感器輸入50mV/100mV/200mV/500mV/1V/2V，/G5：諧波測量，/DA4 D/A輸出(4CH)對WT310E/WT310HE || /DA12 D/A輸出(12CH)僅WT332E/WT333E
標準附件：電源線、橡膠墊、電流輸入保護蓋、入門指南、轉接頭(只在選擇/DA4或/DA12選件時提供，各1套)、安全接頭758931(每套2個，根據輸入單元數量提供相應套數)、CD(1張，內容包括PDF版的入門指南、操作手冊、功能手冊和通信手冊、Viewer軟件)
測試選件
交直流電流傳感器：
CT60——DC 800kHz/60A pk
CT200——DC 500kHz/200A pk
CT1000——DC 300kHz/1000A pk
電流鉗：751552量程AC 1000A rms(1400A pk)，需購買叉形轉接頭758921和測試線758917等附件
758917測試線：線長0.75米，紅黑兩條為一套
