ABB變頻器ACS510系列,ACS510-01-038A-4低壓交流傳動變頻器

ACS510變頻器是ABB集團研發生產的低壓交流傳動產品，可以簡單的購買、安裝、配置和使用，可節省相當多的時間。ACS510傳動應用于廣泛的工業領域，適用各類型負載。

變頻器品牌：ABB
ABB

請撥打電話，或在線聯系我們，告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務！
  • ABB變頻器ACS510
  • ABB變頻器ACS510

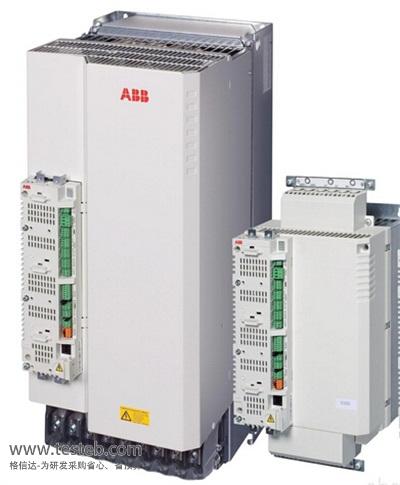

ACS510圖片

  • ACS510
  • ACS510

ABB ACS510 變頻器規格參數與圖片

 ACS510系列變頻器是ABB傳動公司于2005年7月份推出的一款杰出的低壓傳動產品。它采用的是標量型（V/F)的控制方式，功率泛圍為（1.1-110KW），完美匹配風機泵類及大多數輕載類(如恒轉矩機械類負載）設備。ACS510 還針對風機、水泵應用做了特別的優化，典型的應用包括恒壓供水、冷卻風機、地鐵和隧道通風機等等。



ACS510-01-038A-4變頻器可選配件

ABB濾波器：輸入端內置，消除磁干擾，輸入端濾波器不再另。

操作面板：支持熱插拔，可以一個變頻器配一個面板，也可以多個變頻器配一個面板。面板主要用于設定電

機轉速的目標值、或者是PID回路的目標值， 可以帶2路PID回路。

電抗器：電纜距離決定是否配備電抗器，接于變頻器輸出端，ABB550、800系列產品會用到。一般樣冊參數表上有各種型號的最大線長，一般來說100M以?xún)?nèi)不考慮配電抗器。

編碼器：ABB變頻器有編碼器接收卡，可以單獨訂購，獨立的編碼器可以套在電機軸上使用，也可以直接連接PLC。

面板延長線：普通的網線就行，ABB自帶的3米線會比較貴，該線用于把面板拉至柜門上。

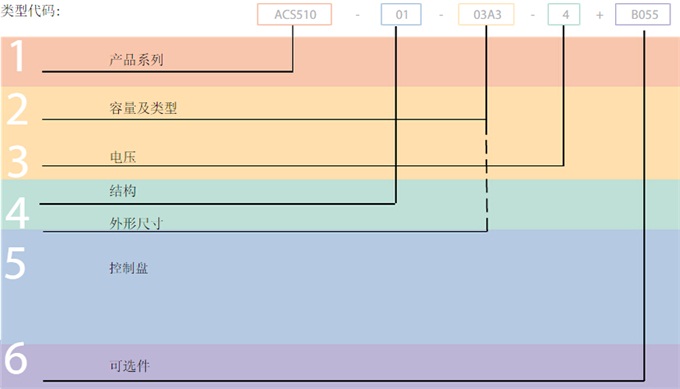

ABB變頻器ACS510型號代碼說明

ABB變頻器ACS510系列變頻器型號說明



ABB變頻器ACS510-01選型表

當電機電纜長于額定長度時要使用du/dt 濾波器，這樣電機電纜通?？梢赃_(dá)到標準長度的1.5 倍。

型號代碼 外形尺寸 ACS510
額定電流I2N A		 型號代碼1) 額定電流I A 最大電纜長度
不帶濾波器 2)		 最大電纜長度
帶濾波器
UN = 380 - 480 V (380, 400, 415, 440, 460, 480 V)
ACS510-01-03A3-4 R1 3.3 NOCH-0016-6X 19 100 150
ACS510-01-04A1-4 R1 4.1 NOCH-0016-6X 19 100 150
ACS510-01-05A6-4 R1 5.6 NOCH-0016-6X 19 100 150
ACS510-01-07A2-4 R1 7.2 NOCH-0016-6X 19 100 150
ACS510-01-09A4-4 R1 9.4 NOCH-0016-6X 19 100 150
ACS510-01-012A-4 R1 11.9 NOCH-0016-6X 19 100 150
ACS510-01-017A-4 R2 17 NOCH-0016-6X 19 200 250
ACS510-01-025A-4 R2 25 NOCH-0030-6X 41 200 250
ACS510-01-031A-4 R3 31 NOCH-0030-6X 41 200 250
ACS510-01-038A-4 R3 38 NOCH-0030-6X 41 200 250
ACS510-01-046A-4 R3 46 NOCH-0070-6X 112 200 300
ACS510-01-060A-4 R4 60 NOCH-0070-6X 112 200 300
ACS510-01-072A-4 R4 72 NOCH-0070-6X 112 200 300
ACS510-01-088A-4 R4 88 NOCH-0070-6X 112 200 300
ACS510-01-125A-4 R5 125 NOCH-0120-6X 157 300 300
ACS510-01-157A-4 R6 157 FOCH-0260-70 289 300 300
ACS510-01-180A-4 R6 180 FOCH-0260-70 289 300 300
ACS510-01-195A-4 R6 205 FOCH-0260-70 289 300 300
ACS510-01-246A-4 R6 245 FOCH-0260-70 289 300 300

1) du/dt濾波器型號的最后一個數字表示防護等級；注意X 代表 2 = IP22 或 5 =IP54, 0 = IP00

2) 電纜長度取決于4 kHz 的開關頻率，電纜長度m

3) 使用的帶濾波器的最小開關頻率為4 kHz

ABB變頻器
