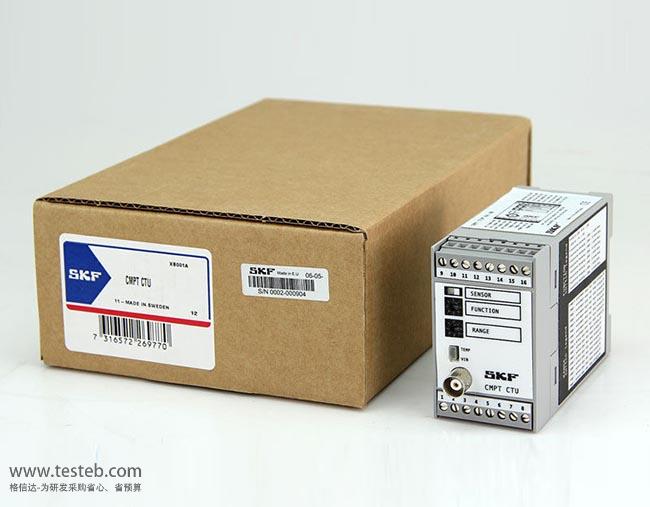

斯凱孚SKF CMPT CTU振動變送器Copperhead在線監測系統信號處理單元

斯凱孚SKF Copperhead監測系統應用及組成

礦山機械OEM：球磨機、振動篩、破碎機、輥壓機、立磨、回轉窯、提升機

礦山輔助設備：風機、泵

地鐵隧道：引風機、抽風機、泵

散貨港口碼頭：斗輪機、皮帶輸送機

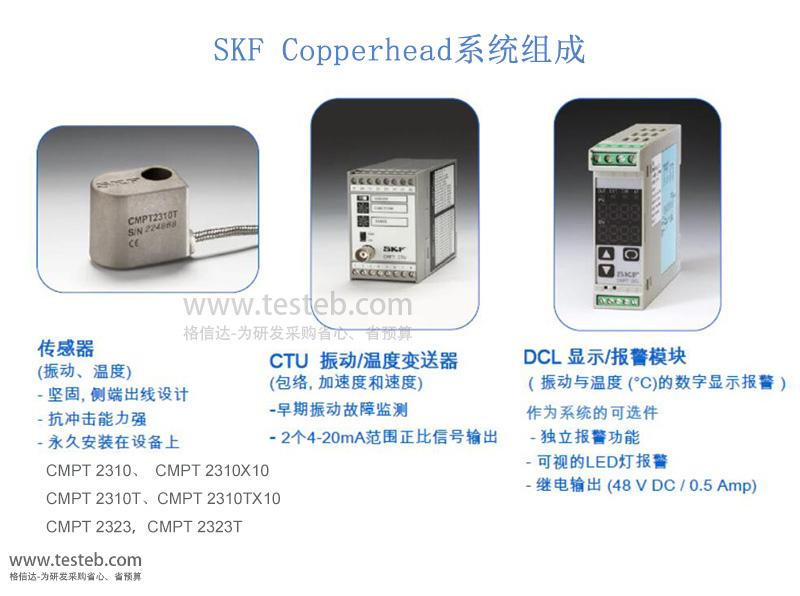

系統組成

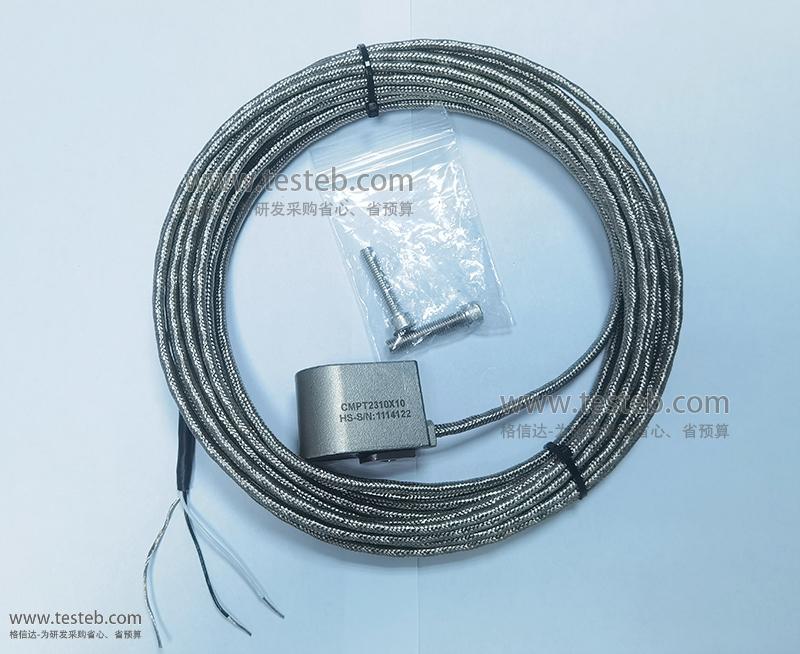

CMPT CMPT傳感器：CMPT2310X10傳感器、CMPT 2310T溫度振動傳感器、CMPT 2323/CMPT2323T傳感器

CMPTCTU變送器：三種類型振動信號 - SKF加速度包絡(gE3) - 加速度 - 速度(mm/s

DCL 顯示報警模塊：監測CMPT CTU, 熱電偶和熱電阻，7 mm 數字顯示，可編程的報警功能，4~20 mA信號輸出

SKF Copperhead監測系統介紹文檔http://oznappies.com/download/201601/SKF_CMSS_CTU_DSLC.pdf

中文版概述：http://oznappies.com/download/201601/SKF_Copperhead_CTU.pdf

詳細英文版：http://oznappies.com/download/201601/SKF_CMPT_CTU.pdf

SKF CMPT CTU礦山機械保護變送器模塊特點

三種類型的信號

- SKF 加速度包絡(gE3)：（500~10KHz）

- 加速度：（3~10KHz）

- 速度(mm/s)：（ISO、2~1KHz）

- 溫度(℃)

可監測低速設備(n = 20 r/min)

CMPT CTU振動變送器信號輸出– 振動、溫度，4~20 mA / 0~10 V DC，CAN-BUS數據通信

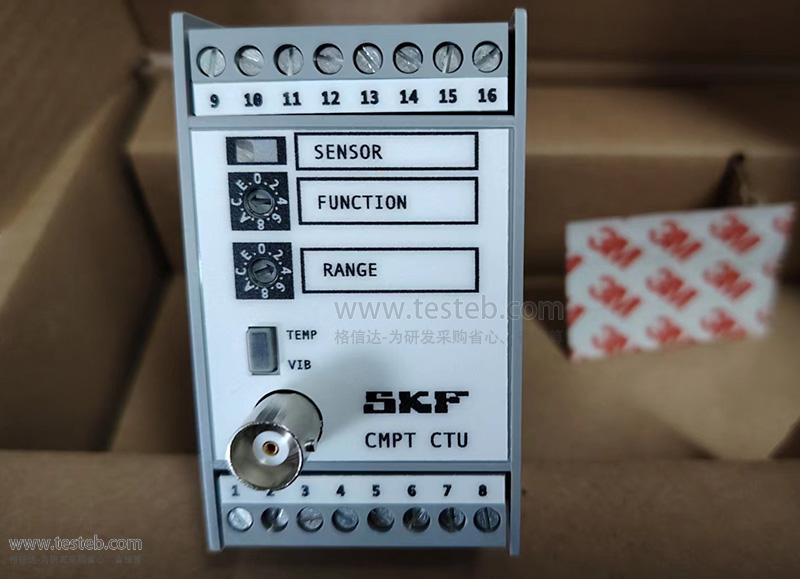

用戶可通過前置面板進行設置

前置面板上的BNC接口

緩沖的振動和溫度輸出

同時采集振動、溫度信號

可通過短信、郵件方式發送報警信息

可輸出4-20mA電流，接入DCS系統

一個顯示單元可連接多大64個變送器

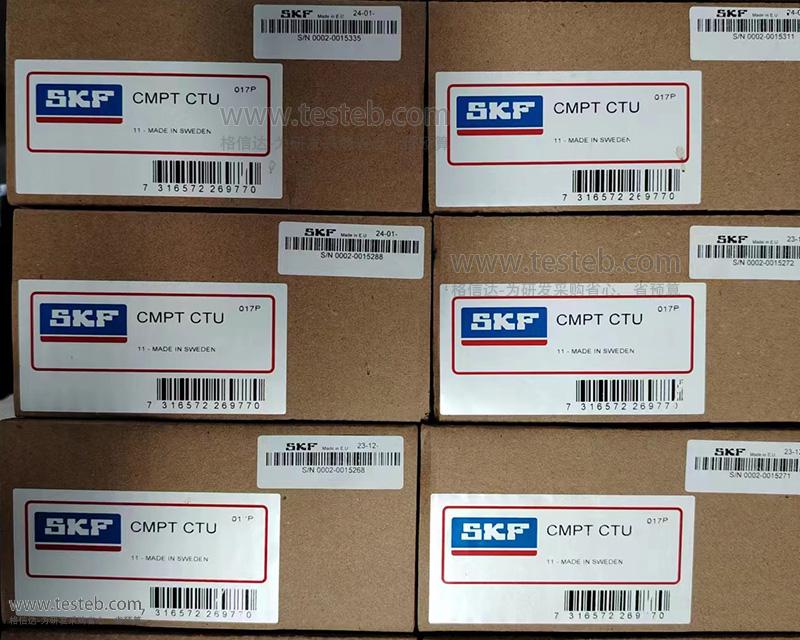

SKF Copperhead故障監測系統CMPT傳感器+CTU變送器+DSLC訂貨信息
