普源DG1022U信號發生器25MHz任意波形發生器

普源信號源DG1022U函數任意波形發生器采用直接數字頻率合成（DDS）技術設計，能夠產生精確、穩定、低失真的輸出信號，雙通道輸出，100 MSa/s采樣率，最高輸出頻率25MHz。

信號發生器/信號源品牌：普源RIGOL

聯系電話：18823303057
QQ在線客服

2104028976，2113429302 Vincent
農先生請撥打電話，或在線聯系我們，告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務！

pdf規格說明書[暫缺]

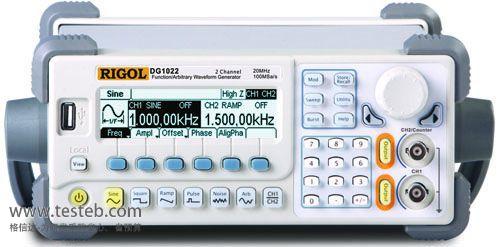

DG1022U圖片

普源RIGOL DG1022U 信號發生器/信號源規格參數與圖片

普源DG1022U信號發生器特性

采用先進的DDS技術，雙通道輸出，100 MSa/s采樣率，14 bits垂直分辨率

DG1022U信號發生器輸出5 種標準波形，內置48 種任意波形

豐富的調制功能：AM、FM、PM、FSK，以及輸出線性/對數掃描和脈沖串波形

豐富的輸入輸出：波形輸出，同步信號輸出，外接調制源，外接基準10 MHz時鐘源，外觸發輸入

普源信號發生器獨特的通道耦合和通道復制功能

內置高精度、寬頻帶頻率計，可測量范圍：100 mHz ~ 200 MHz(單通道)

標準配置接口：USB Device，USB Host，支持U盤存儲

可與DS1000系列數字示波器無縫互連

北京普源DG1022U信號發生器性能參數

波形	正弦波，方波，鋸齒波，脈沖波，白噪聲等
正弦波	1 μHz ～ 25 MHz
方波	1 μHz ～ 5 MHz
脈沖	500 μHz ～ 5 MHz
鋸齒波	1 μHz ～ 500 kHz
白噪聲	5 MHz帶寬 (-3 dB)
任意波	1 μHz ～ 5 MHz
分辨率	1 μHz
準確度	90天內±50 ppm 1年內±100 ppm 18°C - 28°C
溫度系數	<5 ppm/°C
DG1022U任意波形發生器正弦頻譜純度
諧波失真	< 1 VPP > 1 VPP DC ～ 20 kHz-70 dBc-70 dBc 20 kHz ～ 100 kHz-70 dBc-60 dBc 100 kHz ～ 1 MHz-55 dBc-50 dBc 1 MHz ～ 10 MHz-45 dBc-40 dBc
總諧波失真	DC ～ 20 kHz0.06%
DG1022U任意發生器方波信號特性
上升/下降時間	< 20 ns (10% ～ 90%)
過沖	< 5%
占空比	1 μHz ～ 3 MHz	20% ～ 80%
	3 MHz（不包含）～ 4 MHz	40% ～ 60%
	4 MHz（不包含）～ 5 MHz	50%
不對稱性 (在50% 占空比下)	周期的1% + 20 ns
抖動	6 ns + 周期的0.1%
普源信號發生器DG1022U脈沖信號特性
脈沖寬度	最大2000 s：最小20 ns，最小分辨率1 ns
過沖	< 2%
抖動	6 ns + 周期的100 ppm
任意波特性	通道1	通道2
波形長度	4 kpts	1 kpts
垂直分辨率	14 bits (including sign)	10 bits (including sign)
采樣率	100 MSa/s	100 MSa/s
最小上升/下降時間	35 ns	35 ns
抖動 (RMS)	6 ns + 30 ppm	6 ns + 30 ppm
非易失存儲（共10個）	10個波形	10個波形
輸出特性	通道1	通道2
幅度	2 mVPP ～ 10 VPP（50 Ω） 4 mVPP ～ 20 VPP（高阻）	2 mVPP ～ 3 VPP（50 Ω） 4 mVPP ～ 6 VPP（高阻）
垂直分辨率(100 kHz)	設置值的± 1% ± 1 mVPP	設置值的± 1% ± 1 mVPP
幅度平坦度 (相對100 kHz正弦波)	<100 KHz 0.1 dB (± 1%)	<100 KHz 0.1 dB (± 1%)
	100 KHz ～ 5 MHz 0.15 dB (± 1.5%)	100 KHz ～ 5 MHz 0.15 dB (± 1.5%)
	5 MHz ～ 20 MHz 0.3 dB (± 3.5%)	5 MHz ～ 25 MHz 0.3 dB (± 3.5%)
直流偏移	通道1	通道2
范圍（峰值A(chǔ)C＋DC）	±5 V （50 Ω） ±10 V （高阻）	±1.5 V （50 Ω） ±3 V （高阻）
偏移精度	偏移設置的± 2% 幅度的± 0.5%± 2 mV	偏移設置的± 2% 幅度的± 0.5%± 2 mV
普源DG1022頻率計指標
測量功能	頻率、周期、正/負脈沖寬度、占空比
頻率范圍	單通道: 100mHz ~ 200MHz
頻率分辨率	6位/秒
觸發方式	觸發電平可手動/自動調整
	觸發電平范圍：±3 V （0.1％~ 100％）
	分辯率：6 mV
