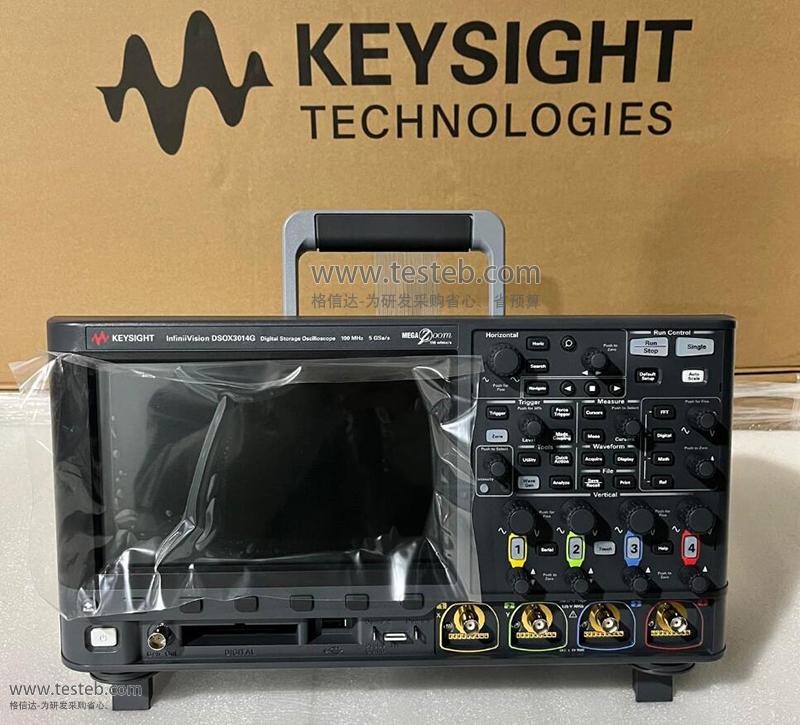

是德科技KEYSIGHT DSOX3014G示波器100M帶寬4個模擬通道、4Mpts存儲器，高達1,000,000波形/秒的捕獲率呈現更詳細的信號細節，8.5英寸電容觸摸屏和區域觸摸觸發功能，獨有的區域觸摸觸發技術只需幾秒鐘便可輕松隔離信號，用于許多實時數據且需要高帶寬源電壓的測試、調試、故障診斷和測量應用，標配20MHZ信號發生器及串行解碼。
是德科技Keysight InfiniiVision 3000GX系列示波器是3000T系列的升級加強款，具有七合一功能，集研發型專業級數字示波器（配有 LAN / VGA 連通性模塊）、協議分析儀、頻率響應分析儀（波特圖）、20 MHz 任意波形發生器、3 位電壓表、8 位計數器和累加器于一體。Keysight 3000G示波器系列帶寬100MHz~1GHz，雙通道、四通道、混合信號機型可選，8.5寸觸摸屏讓您可以輕松查看和分析信號，100萬個波形秒超高速波形刷新率，相同時間能夠捕獲更多波形，發現設計中那一察覺的問題，極大提高捕獲隨機和偶發事件的可能性，節約測試時間，廣泛適用于教學適用于及研究實驗室、消費性電子、無線射頻產業、汽車電子產業、航空航天國防產業、電源分析與測試產業等。是德科技Keysight DSOX3014G示波器具有100M帶寬、4個模擬通道，標配嵌入式軟件可提供波形和測量直方圖。
將一些高端技術帶到入門級示波器上，支持快速、輕松地執行可靠的測量
覆蓋100MHZ-1GHZ帶寬，2/4個模擬通道及可選的16數字通道
是德科技DSOX3014G示波器標配信號發生器及波特圖測試功能、串行解碼與直方圖測量
8.5 英寸大尺寸電容觸摸屏讓您可以輕松查看和分析信號
獨有的區域觸摸觸發技術讓您只需幾秒鐘便可輕松隔離信號
高達1000000波形/秒的捕獲率為您呈現更詳細的信號細節
高達4Mpts的存儲器可以捕獲更多的數據，配有LAN/VGA接口模塊
具有進行通用電子設計所需的各種功能和軟件，開箱即可使用
它包含的軟件、探頭、其他先進功能（如直方圖和區域觸摸觸發功能）和技術支持非常適合用于研發調試、低速串行設計和測試以及電源完整性測試
支持全面升級，可以擴展測量功能隨時增加帶寬、數字通道數量和先進的應用軟件
| 特性 | DSOX/MSOX3000T示波器 | DSOX3000G、MSOX3000G示波器 |
| 帶寬 | 100MHz~1GHz | 100MHz~1GHz |
| 采樣率 | 全通道2.5GSa/s、半通道5GSa/s | 全通道2.5GSa/s、半通道5GSa/s |
| 通道數 | 2或4通道/+16數字通道 | 2或4通道/+16數字通道 |
| 存儲深度 | 全通道4Mpts、半通道2Mpts | 全通道4Mpts、半通道2Mpts |
| 更新速率 | 1,000,000 wfms/s | 1,000,000 wfms/s |
| 外觀及顯示屏 | 黑色，8.5寸電容觸摸屏 | 黑機，8.5寸電容觸摸屏 |
| 區域觸控觸發 | 有 | 有 |
| 波形和測量結果直方圖 | - | 有 |
| 內置波形發生器 | 選件DSOXWAVEGEN | 有，20MHz任意波形信號發生器 |
| 嵌入式軟件包 | 選件D3000GENA或者D300GENB |
I2C—串行外設接口（SPI）,通用異步收發信機（UART）, 推薦標準 232（RS232）/推薦標準 485（RS485）, I2S 和通用串行總線供電（USB-PD）觸發和解碼 |
| 模板極限和測量極限測試 | 選件 | 有 |
| 頻率響應分析（波特圖） | 選件 | 有 |
| HDTV視頻分析 | 選件 | 有 |
| LAN局域網和VGA視頻圖形陣列連通模塊 | 選件DSOXLAN | 有 |
| PathWave BenchVue示波器軟件BV004B | 有 | 有 |
| 示波器型號 | 3012G |
DSOX3014G MSOX3014G |
3022G |
DSOX3024G MSOX3024G |
3032G |
DSOX3034G MSOX3034G |
3052G |
DSOX3054G MSOX3054G |
3102G |
DSOX3104G MSOX3104G |
| 通道 |
2通道 2+16 |
4模擬通道 4+16數字通道 |
2 2+16 |
4通道 4+16數字 |
2通道 2+16 |
4通道 4+16數字 |
2通道 2+16 |
4通道 4+16數字 |
2通道 2+16數字 |
4通道 4+16數字 |
| 帶寬 | 100MHz | 200MHz | 300MHz | 500MHz | 1GHz | |||||
| 上升時間 | ≤3.5ns | ≤1.75ns | ≤1ns | ≤700ps | ≤450ps | |||||
| 時基范圍 | 5 ns/div - 50 s/div | 2 ns/div - 50 s/div | 1 ns/div - 50 s/div | 500ps/div-50s/div | ||||||
| 采樣率 | 5GSa/s半通道，2.5GSa/s全通道 | |||||||||
| 存儲深度 | 4Mpts半通道，2Mpts全通道 | |||||||||
| 波形刷新率 | > 1,000,000個波形/s刷新率 | |||||||||
| 垂直分辨率 | 8 bits垂直分辨率/12 bits高分辨率模式 | |||||||||
| 輸入阻抗 | 1 MΩ士1%(14pF)，50Ω土1.5% | |||||||||
| 波形發生器 | 20MHz任意波形發生器 | |||||||||
| 串行解碼 |
D3000GENB: I²C|I²S|SPI|RS232/422/485/UART,USB PD觸發與解碼 D3000AUTB選件: CAN、CAN FD、LIN、FlexRay、SENT、PSI5、 CXPI觸發與解碼 D3000AERB選件: MIL-STD 1553和ARINC 429觸發與分析 |
|||||||||
| 其他功能 |
標配波特圖測試、波形測量直方圖、模板測試功能。 功率測量和分析應用，NFC近場通信高級觸發 |
|||||||||
| 通信接口 | USB*2(前面板)，USB(標配)，LAN選配、GPIB選配、VGA選配 | |||||||||
隨機附件包括：
示波器主機及符合當?shù)貥?biāo)準的電源線
N2843A 無源電壓探頭300V RMS（或 400Vpk）、500 MHz帶寬、10:1 衰減比，每通道配備1個
校準證書3年校準周期，3年工廠保修，KeysightCare 技術支持，安全環境模式
文檔光盤包括本地化的用戶指南、服務指南和程序員手冊
多種語言的界面和幫助系統：英語、中文、法語、德語、意大利語、日語等
標配軟件：嵌入式軟件套件（D3000GENB）、PathWave BenchVue 示波器軟件（BV004B）、波形和測量結果直方圖
多合一儀器：示波器（配有 LAN / VGA 連通性模塊）、協議分析儀、頻率響應分析儀（波特圖）、20MHz任意波形信號發生器、3 位電壓表、8 位計數器和累加器
