是德科技Keysight MSOX3024G混合信號示波器200M帶寬4通道內置波形發生器

KEYSIGHT MSOX3024G示波器具有4個模擬通道+16數字通道全2.5G采樣率、4Mpts存儲器和100萬波形/秒的捕獲率，8.5英寸電容觸摸屏和區域觸摸觸發功能，集成協議分析儀、頻率響應分析波特圖、20MHz任意波形發生器多合一功能，同時標配嵌入式軟件，可提供波形和測量直方圖。

數字示波器品牌：是德科技安捷倫Agilent

聯系電話：18823303057
QQ在線客服

2104028976，2113429302 Vincent
農先生請撥打電話，或在線聯系我們，告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務！

pdf規格說明書[暫缺]

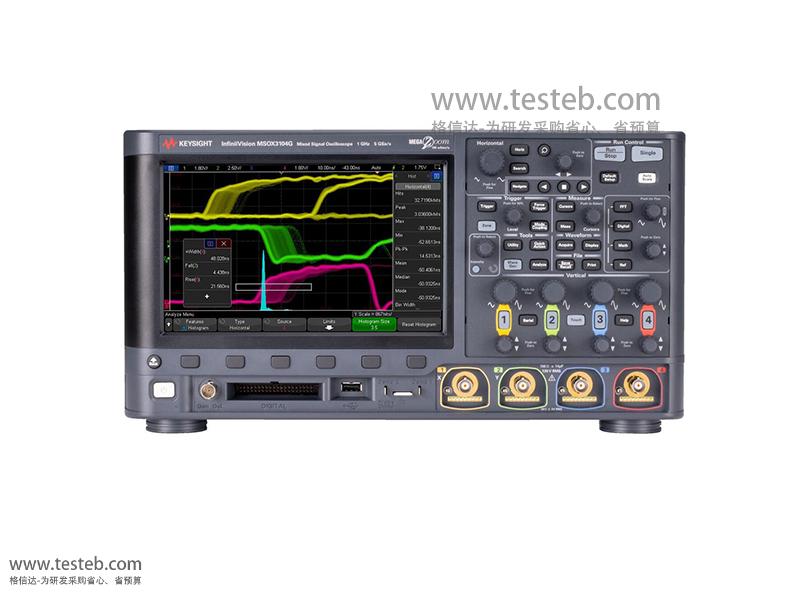

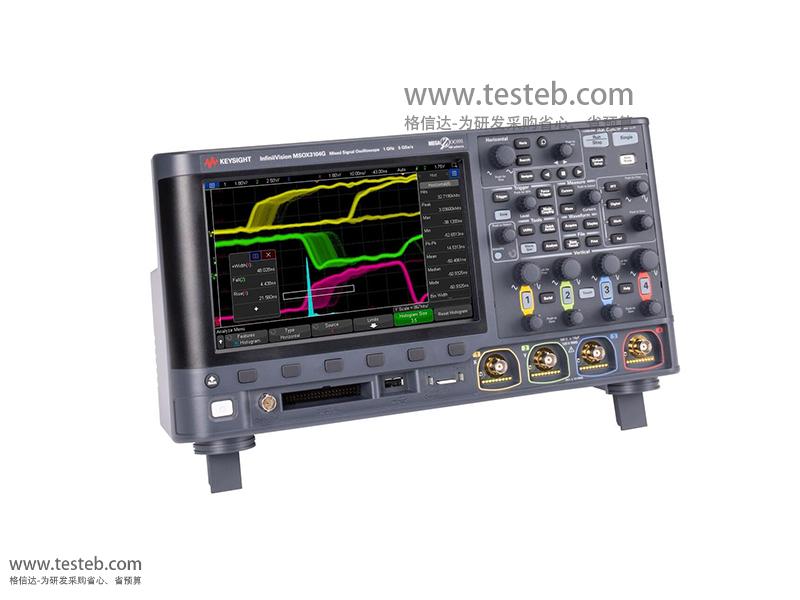

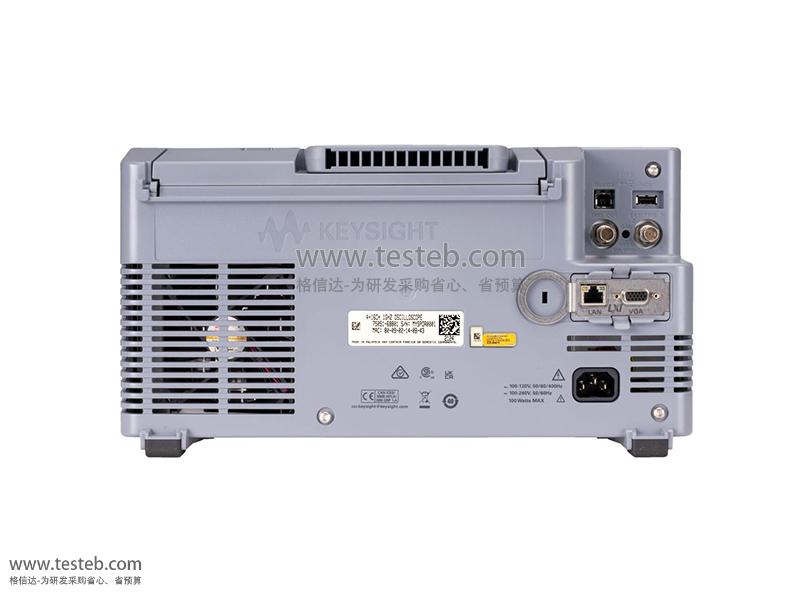

MSOX3024G圖片

是德科技安捷倫Agilent MSOX3024G 數字示波器規格參數與圖片

是德科技Keysight Technologies MSOX3024G數字示波器是高性能InfiniiVision 3000G X系列示波器的一款，帶寬200MHz、4個模擬通道+16數字通道，全2.5G采樣率，并具有觸摸接口，可輕松在段波形之間移動。Keysight MSOX3024G示波器8.5 英寸電容式觸摸顯示屏，易于查看和分析，使用區域觸摸快速隔離信號，觸發1,000,000 波形/秒更新率，高達 4 Mpts 存儲器，可同時捕獲更多數據，顯示多達8個測量值。是德科技MSOX3024G混合信號示波器設計用于混合模擬、數字和射頻信號測試分析，應用于高速通信和網絡、PC、打印機、電動機和驅動器、機器人、航空/國防和汽車行業的視覺系統封裝。強大的觸發和解碼串行總線，包括 I2C、SPI、UART/RS232/RS485、I2S 和 USB-PD，在硬件中啟用高性能面罩和測量限制測試，可實現頻率響應分析。

Keysight InfiniiVision DSOX3000G/MSGX3000G示波器特點

將一些高端技術帶到入門級示波器上，支持快速、輕松地執行可靠的測量

覆蓋100MHZ-1GHZ帶寬，2/4個模擬通道及可選的16數字通道

標配信號發生器及波特圖測試功能、串行解碼與直方圖測量

8.5 英寸大尺寸電容觸摸屏讓您可以輕松查看和分析信號

是德科技MSOX3024G示波器獨有的區域觸摸觸發技術讓您只需幾秒鐘便可輕松隔離信號

高達1000000波形/秒的捕獲率為您呈現更詳細的信號細節

高達4Mpts的存儲器可以捕獲更多的數據，配有LAN/VGA接口模塊

具有進行通用電子設計所需的各種功能和軟件，開箱即可使用

標配包含PathWave BenchVue示波器軟件BV004B

直方圖和區域觸摸觸發功能和技術支持非常適合用于研發調試、低速串行設計和測試以及電源完整性測試

是德科技Keysight InfiniiVision 3000G系列示波器規格參數

示波器型號	DSOX3012G MSOX3012G	DSOX3014G MSOX3014G	3022G	DSOX3024G MSOX3024G	3032G	3034G	3052G	DSOX3054G MSOX3054G	3102G	DSOX3104G MSOX3104G
通道	2通道 2+16數字	4模擬通道 4+16數字通道	2通道 2+16	4通道 4+16數字	2通道 2+16	4通道 4+16	2通道 2+16	4通道 4+16數字	2通道 2+16	4個通道 4+16數字
帶寬	100MHz		200MHz		300MHz		500MHz		1GHz
上升時間	≤3.5ns		≤1.75ns		≤1ns		≤700ps		≤450ps
時基范圍	5 ns/div - 50 s/div		2 ns/div - 50 s/div				1 ns/div - 50 s/div		500ps/div-50s/div
采樣率	5GSa/s半通道，2.5GSa/s全通道
存儲深度	4Mpts半通道，2Mpts全通道
波形刷新率	> 1,000,000個波形/s刷新率
垂直分辨率	8 bits垂直分辨率/12 bits高分辨率模式
輸入阻抗	1 MΩ士1%(14pF)，50Ω土1.5%
波形發生器	20MHz任意波形發生器
串行解碼	D3000GENB: I²C\|I²S\|SPI\|RS232/422/485/UART,USB PD觸發與解碼 D3000AUTB: CAN、CAN FD、LIN、FlexRay、SENT、PSI5、 CXPI觸發與解碼 D3000AERB: MIL-STD 1553和ARINC 429觸發與分析
其他功能	功率測量和分析應用，NFC近場通信高級觸發
通信接口	USB*2(前面板)，USB(標配)，LAN選配、GPIB選配、VGA選配
