ELCO宜科編碼器EI40A小型軸型增量編碼器系列型號

瑞士宜科elco Topydic系列增量編碼器EI40A（EI40A6-P6TAR-1000、EI40A6-P6TAR-2000…）多種安裝法蘭連接方式可選，具備更大的自由度，具備良好的抗機械損傷性能，可承受較高的軸向和徑向負載，可滿足各類工業現場應用。

編碼器品牌：ELCO宜科

聯系電話：18823303057
QQ在線客服

2104028976，2113429302 Vincent
農先生請撥打電話，或在線聯系我們，告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務！

ELCO-EI40A說明書

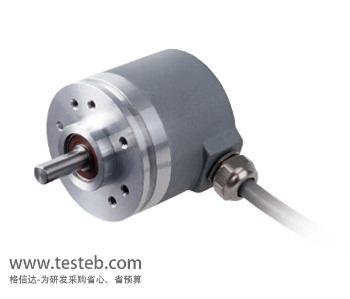

ELCO-EI40A圖片

ELCO宜科 ELCO-EI40A 編碼器規格參數與圖片

宜科ELCO編碼器EI40A系列特點

EI40A6-P6TAR-100,EI40A6-P6TAR-1000，EI40A6-P6TAR-2000等多種型號選型

先進的信號處理技術與豐富的電氣輸出形式相結合，可滿足不同上位機應用需求

不銹鋼軸，更加安全穩定

多種安裝法蘭連接方式可選，具備更大的自由度

金屬壓鑄外殼，具備良好的抗機械損傷性能

切邊出線設計，可滿足狹小空間安裝要求，大幅降低對安裝空間和線路鋪設的要求

具備反接保護和短路保護

ELCO宜科編碼器EI40A系列小型增量編碼器技術規格

EI40A系列編碼器機械參數

軸徑	直徑Φ6mm
可提供的分辨率	10, 20, 30, 40, 50, 60, 70, 80, 90, 100, 200, 300, 360, 400, 500, 512, 600, 800, 1000, 1024, (以上部分為常備庫存，其余分辨率應請而定) 2048, 2500, 4000, 5000。
防護等級	IP66標準，IP67可選
每分鐘最大轉速	6000
最大軸負荷	60N軸向、100N徑向
沖擊	50G/11ms
振動	10G 10~2000HZ
軸承壽命	10^9轉數
轉動慣量	大約1.9x10^-6kgm²
起動力矩	<0.08Nm
主體材料	鋁合金
外殼材料	鋅合金
工作溫度	-20~+85°C
貯存溫度	-25~+100°C
重量	110g

ELCO宜科編碼器EI40A電氣特性

輸出形式	RS422	推挽
分度	最大5000脈沖/轉	最大5000脈沖/轉
電源(VDC)	5±0.25或10-30	10-30
無負載時消耗電流	≤80mA	≤125mA
最大負載電流	±50mA	±80mA
最高輸出頻率	最大800kHz	最大800kHz
信號高電平	最小3.4V	最小Ub-1.8
信號低電平	最大0.4V	最大2.0V
上升時間Tr	Max 200ns	Max 1μs
下降時間Tf	Max 200ns	Max 1μs

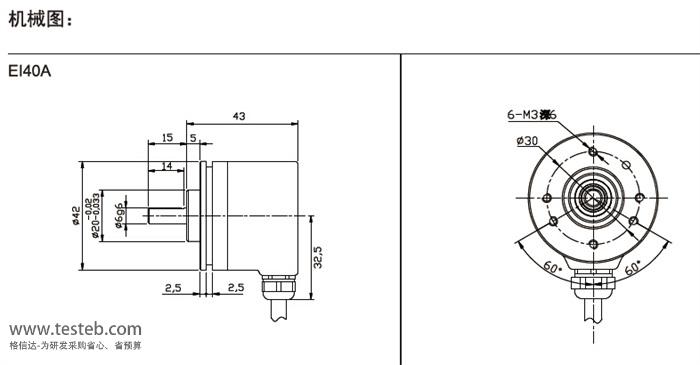

ELCO小型軸型增量編碼器EI40A機械圖

ELCO宜科編碼器

瑞士ELCO宜科編碼器型號代碼表

EI	40	A	6	-	P6	TP	R	-	1000	.	XXXX
系列 EI=增量標準型	主體尺寸 40=主體尺寸	法蘭型式 A=Φ20夾緊法蘭帶同步法蘭槽，軸長15mm B=Φ20夾緊法蘭帶同步法蘭槽，軸長12.5mm C=Φ20夾緊法蘭帶同步法蘭槽，軸長10mm	軸徑 6=Φ6mm		編碼器輸出與供電 L5=RS242(帶反向信號) 5Vdc供電 L6=RS242(帶反向信號) 10~30Vdc供電 H6=推挽HTL(帶反向信號) 10~30Vdc供電 P6=推挽(無反向信號) 10~30Vdc供電 C6=NPN集電極開路輸出10~30Vdc供電	出線方式 P=標準輸出電纜長度0.5m TP=切邊出線電纜長度0.5m	出線方向 R=徑向		分辨率脈沖/轉≤5000		特殊形式代碼
