[停產]圖技Graphtec GL900-8數據記錄儀8通道10μs高速采樣率長時間存儲

日本圖技Graphtec midi LOGGER GL900-8記錄儀具有8個輸入通道，支持DC 500V電壓、0～100%RH濕度、脈沖、邏輯信號輸入，10μs高速采樣率與長時間數據收錄，可用于產品可靠性試驗測量數據收集分析，數據可通過USB存儲器保存導入電腦軟件。

數據采集器/溫度記錄儀品牌：圖技Graphtec

聯系電話：18823303057
QQ在線客服

2104028976，2113429302 Vincent
農先生請撥打電話，或在線聯系我們，告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務！

GL900-8說明書

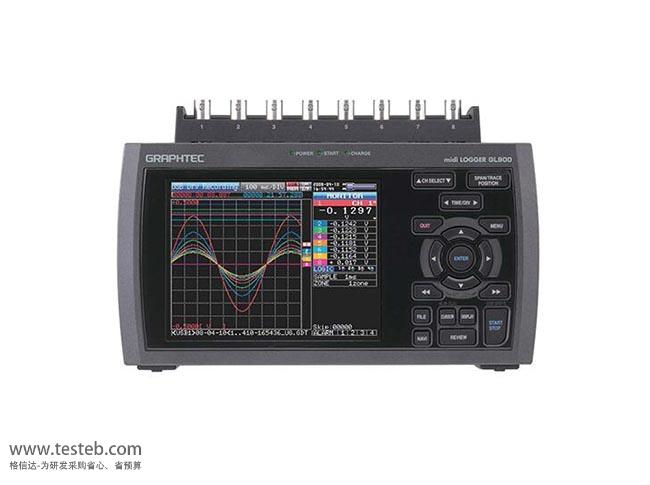

GL900-8圖片

圖技Graphtec GL900-8 數據采集器/溫度記錄儀規格參數與圖片

電氣產品與工業產品可靠性測試如跌落試驗、振動試驗撞擊試驗環境試驗等，尤其是可動部與驅動部耐久試驗等，需反復進行數萬次試驗與數千小時的耐久試驗。在此背景下，測量機器需具備可進行高速取樣與長時間數據收錄性能、可對各類現象（電壓/溫度/高電壓）實現同時測定。日本圖技Graphtec midi LOGGER GL900系列記錄儀專供上述各類產品試驗使用，采用可安心進行信號輸入的絕緣輸入方式，支持DC500V的高電壓輸入，0～100%RH濕度、脈沖、邏輯信號輸入，10μs高速采樣率。大型5.7英寸彩色液晶屏，明亮易見的波形顯示，PC相容性優、可將數據收錄到USB存儲器。

圖技GL900-4為四通道輸入，2018年日本圖技將GL900-8八通道記錄儀升級為高速大容量內存的midi LOGGER GL980數據記錄儀。圖技GL980數據記錄儀具有1MS/s的高速采樣速度，搭載大容量4MW/ch的內置RAM，8個絕緣輸入的電壓或溫度測量通道，可同時測量高速變換的電壓及RMS有效值、溫度信號，適用于產品的研發，以及傳動裝置耐久性試驗中的重復測量等的場合。

日本Graphtec圖技數據記錄儀現售型號

GL7000：電壓、溫度、濕度、脈沖、邏輯，高電壓、應變、加速度，輸出，4~112通道，1μs高速采樣率

GL2000：電壓、溫度、濕度、脈沖、邏輯，高電壓，輸出，4通道，1μs高速采樣率

圖技GL980：電壓、溫度、濕度、脈沖、邏輯，高電壓，輸出，8通道，1μs高速采樣率

GL900-8：電壓、溫度、濕度、脈沖、邏輯，8通道，10μs高速采樣率

GL840數據采集儀：電壓、溫度、濕度、脈沖、邏輯，電流、電力、紫外線輻照照度數據記錄、CO2、加速度，20~200通道，10ms采樣率

GL240便攜式記錄儀：電壓、溫度、濕度、脈沖、邏輯，10通道，10ms采樣率

GL100-WL單通道：使用專用GS系列傳感器，電壓、溫度、濕度、脈沖、邏輯，電流、電力、紫外線輻照照度數據記錄、CO2、加速度

GL100-N單通道：使用專用GS系列傳感器，電壓、溫度、濕度、脈沖、邏輯，電流、電力、紫外線輻照照度數據記錄、CO2、加速度

日本Graphtec GL900數據記錄儀規格

型號		GL900-8記錄儀（已停產 升級替代型號圖技GL980）	GL900-4記錄儀（停產）
輸入通道數		8通道	4通道
外部輸入/輸出信號 *1		觸發輸入1ch、或者外部采樣輸入1ch 邏輯輸入4ch 或者脈沖輸入4ch 警報輸出4ch、或者觸發輸出1ch＋警報輸出3ch（固件Ver3.0以上）
采樣速度		10μs～1min、外部 *1
TIME/DIV		10ms/DIV～24hour/DIV
時間功能		off 日期與時間每日周期每時周期
觸發功能	種類	開始：觸發成立后開始收錄數據 停止：觸發成立后停止收錄數據
	條件	開始：off、輸入信號水平值（模擬邏輯/脈沖）、外部*1、一定時間
		停止：off、輸入信號水平值（模擬邏輯/脈沖）、外部*1、一定時間
	水平值組合	輸入信號水平值：Level OR、Level AND、Edge OR、Edge AND
	水平值判定種類	H（上升）、L（下降）、范圍內 2、范圍外 2
警報判定功能		H（上升）、L（下降）、范圍內 2、范圍外 2
警報輸出 *1 觸發輸出（固件Ver3.0以后		輸出形式：集電極開路輸出（5 V負載電阻10kΩ）） ※收到觸發信號后,輸出1至10ms的脈沖信號（Low有效）
脈沖輸入1 3	轉速模式	50～20 M RPM/F.S.（1、2、5步）
	累計模式	50～20 M C/F.S.（1、2、5步）
	瞬時模式	50～20 M C/F.S.（1、2、5步）
計算功能		統計運算*4 ：從平均值、峰值、最大值、最小值、實效值中選擇2種運算
測量范圍及精度
電壓		20、50、100、200、500mV，1、2、5、10、20、50、 100、200、500V/F.S.，1-5V/F.S.
熱電偶		熱電偶 : K、J、E、T、R、S、B、N、W（WRe5-26）
濕度		0～100%（使用選件B-530）
電壓精度		± 0.25% of F.S.
溫度精度	種類	測量溫度范圍（TS ：測量溫度）	測量準確度
	R/S	0°C ≤ TS ≤ 100°C 100°C < TS ≤ 300°C R : 300°C < TS ≤ 1600°C S : 300°C < TS ≤ 1760°C	±7.0°C ±5.0°C ±（0.05% of rdg +3.0°C） ±（0.05% of rdg +3.0°C）
	B	400°C ≤ TS ≤ 600°C 600°C < TS ≤ 1820°C	±5.5°C ±（0.05% of rdg +3.0°C）
	K	-200°C ≤ TS ≤ -100°C -100°C < TS ≤ 1370°C	±（0.05% of rdg +3.0°C） ±（0.05% of rdg +2.0°C）
	E	200°C ≤ TS ≤ -100°C -100°C < TS ≤ 800°C	±（0.05% of rdg +3.0°C） ±（0.05% of rdg +2.0°C）
	T	-200°C ≤ TS ≤ -100°C -100°C < TS ≤ 400°C	±（0.1% of rdg +2.5°C） ±（0.1% of rdg +1.5°C）
	J	-200°C ≤ TS ≤ -100°C -100°C < TS ≤ 100°C 100°C < TS ≤ 1100°C	±3.7°C ±2.7°C ±（0.05% of rdg +2.0°C）
	N	-200°C ≤ TS < 0°C 0°C ≤ TS ≤ 1300°C	±（0.1% of rdg +3.0°C） ±（0.1% of rdg +2.0°C）
	W	0°C ≤ TS ≤ 2000°C	±（0.1% of rdg +2.5°C）
