日本圖技Graphtec GL980記錄儀500V電壓溫度采集1μs高速采樣

Graphtec圖技GL980記錄儀具有1MS/s即1μs高速同步采樣，8通道絕緣輸入，可監測采集20mV~500V電壓、10mV~250Vrms有效值及溫度數據，使用選購件可測量0~100%RH濕度、邏輯、脈沖信號，4MW/ch的內置RAM以及4GB內存，可長時間連續測量記錄。

數據采集器/溫度記錄儀品牌：圖技Graphtec

聯系電話：18823303057
QQ在線客服

2104028976，2113429302 Vincent
農先生請撥打電話，或在線聯系我們，告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務！

GL980說明書

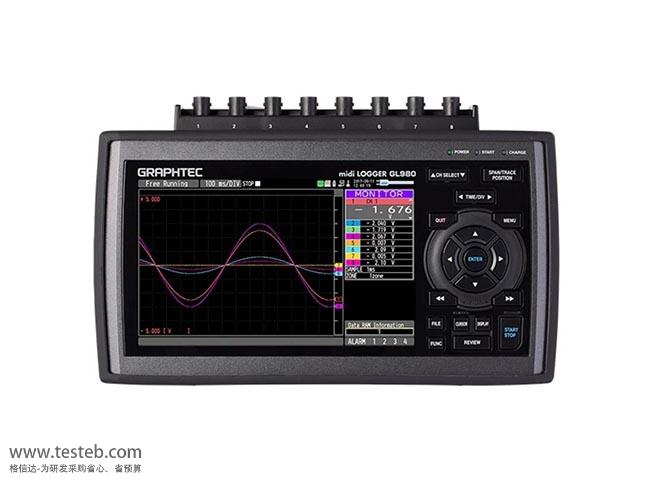

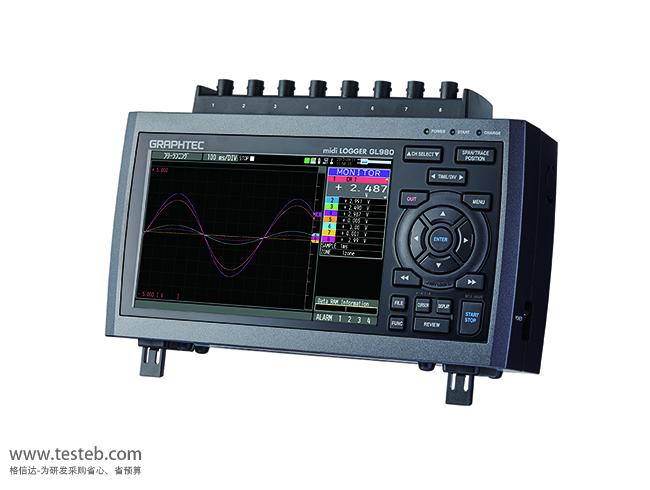

GL980圖片

圖技Graphtec GL980 數據采集器/溫度記錄儀規格參數與圖片

圖技Graphtec midi LOGGER GL980數據記錄儀是GL900-8通道記錄儀的升級型號，高速采樣速度1MS/s即1μs，微秒級測量，搭載大容量 4MW/ch的內置RAM及4GB Flash閃存，采用了7英寸彩色LCD顯示屏。Graphtec GL980記錄儀擁有8個絕緣輸入的電壓或溫度測量通道，可同時測量高速變換的電壓和溫度信號，適用于產品的研發，以及傳動裝置耐久性試驗中的重復測量等的場合。支持 USB 閃存盤和 SD 存儲卡這兩種外置存儲介質來收錄測量數據?？梢苑奖愕乩?USB 端口或者以太網端口同 PC 電腦自動識別并連接，然后在電腦上通過應用軟件來監視高速傳輸?shù)臄?shù)據。

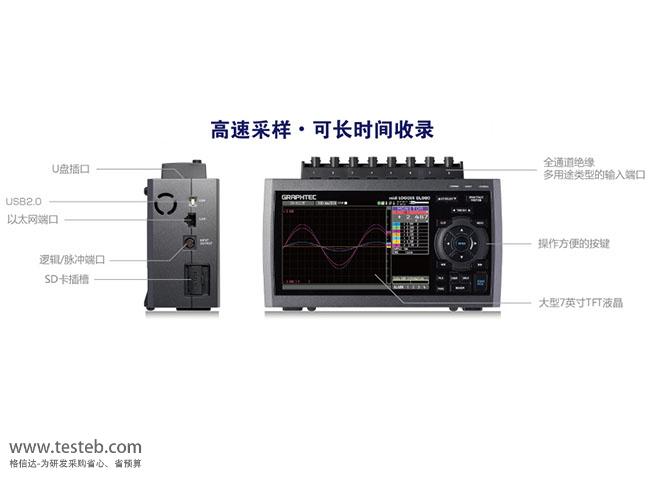

Graphtec圖技GL980高速數據記錄儀特點

1MS/s即1μs高速采樣，8通道，全通道絕緣，多用途類型的輸入端口

GL980數據采集記錄儀可測量收錄20mV~500V電壓、10mV~250Vrms有效值、熱電偶溫度數據

選件支持0~100%RH濕度（B-530）、邏輯和脈沖信號輸入（B-513）

大容量RAM及內存，可安心長時間連續記錄數據，1ms速率時長2天以上

7寸大型液晶顯示屏，波形圖、測量數值表示、實時統計運算值

可通過光標鍵和Enter鍵來簡便的操作記錄儀

搭載以太網端口(LAN)和USB端口，可連接PC電腦進行控制、實時測量值確認、發送存儲

日本圖技Graphtec GL980數據記錄儀規格參數

模擬信號輸入部分	通道數		8通道 (固定)
	輸入端子形狀		絕緣BNC端子, M3.5螺絲端子 (使用時選擇其中一種形式輸入)
	輸入方式		全通道隔離的同步采樣, 非平衡輸入
	采樣間隔		1, 2, 5, 10, 20, 50, 100, 200, 500 µs 1, 2, 5, 10, 20, 50, 100, 200, 500 ms 1, 2, 5, 10, 20, 30 s, 1 min?外部 ※使用內置RAM時: 1µs～1min, 其它存儲介質時: 1ms～1min。使用外部采樣時, 需搭配GL用輸入/輸出電纜(B-513)來連接信號。
	頻率響應		DC ～ 200 kHz (+1 / -4dB)
	測量范圍	電圧	20, 50, 100, 200, 500 mV 1, 2, 5, 10, 20, 50, 100, 200, 500V, 1-5V F.S.
		有效值	10, 25, 50, 100, 250, 500mVrms 1, 2.5, 5, 10, 25, 50, 100, 250Vrms F.S. ※有效值為DC耦合下的測量模式, 即AC+DC的真有效值的表現形式 ※峰值因數: 最大2 ※對應零點交叉功能 (可自動將峰值波形的中間點定位到零點)
		溫度	熱電偶：K, J, E, T, R, S, B, N, W (WRe5-26)
		濕度	0～100% (電壓0～1V定標換算所得) ※需使用B-530濕度傳感器 (選件)
	濾波功能		Off, Line(1.5Hz), 5Hz, 50Hz, 500Hz, 5kHz, 50kHz (在-3dB, -6dB/oct)
	A/D 轉換器		16位 (有效分辨率: 約±1/40000 F.S.)
	測量精度 (23℃±5℃) ?預熱時間 30分鐘以上 ?GND端子接地 ?記錄儀正常放置 ?測量時使用測量值的平均值	電壓 (濾波功能: Line)	±0.25％　of 　F.S.
		有效值 (平均值)	±1.5% of F.S.（正弦波、20 ～ 10kHz）
		溫度 (熱電偶） (濾波功能: Line)	種類	測量溫度范圍	測量精度
			Ｒ/Ｓ	0 ≦TS≦ 100℃ 100 ＜TS≦ 300℃ Ｒ：300 ＜TS≦ 1600℃ Ｓ：300 ＜TS≦ 1760℃	±7.0℃ ±5.0℃ ±（0.05% 讀數值 +3.0℃） ±（0.05% 讀數值 +3.0℃）
			Ｂ	400 ≦TS≦ 600℃ 600 ＜TS≦ 1820℃	±5.5℃ ±（0.05% 讀數值 +3.0℃）
			Ｋ	-200 ≦TS≦ -100℃ -100 ＜TS≦ 1370℃	±（0.05% 讀數值 +3.0℃） ±（0.05% 讀數值 +2.0℃）
			Ｅ	-200 ≦TS≦ -100℃ -100 ＜TS≦ 800℃	±（0.05% 讀數值 +3.0℃） ±（0.05% 讀數值 +2.0℃）
			Ｔ	-200 ≦TS≦ -100℃ -100 ＜TS≦ 400℃	±（0.1% 讀數值 +2.5℃） ±（0.1% 讀數值 +1.5℃）
			Ｊ	-200 ≦TS≦ -100℃ -100 ＜TS≦ 100℃ 100 ＜TS≦ 1100℃	±3.7℃ ±2.7℃ ±（0.05% 讀數值 +2.0℃）
			Ｎ	-200 ≦TS＜ 0℃ 0 ≦TS≦ 1300℃	±（0.1% 讀數值 +3.0℃） ±（0.1% 讀數值 +2.0℃）
			Ｗ	0 ≦TS≦ 2315℃	±（0.1% 讀數值 +2.5℃）
			基準接點補償精度(內部時): ±1.0℃ ※所使用的熱電偶為T/K: 0.32Φ, 其它: 0.65Φ
	基準接點補償		可選擇內部/外部補償
	熱電偶斷線檢查		測量模式下通過菜單操作檢知熱電偶是否斷線 (數據收錄時無法檢知)
	輸入阻抗		1MΩ±5％
外部輸入輸出 ※需搭配GL用輸入/輸出電纜 (B-513)	種類 (通道數)	輸入	邏輯輸入(4ch), 或脈沖輸入(4ch) 觸發輸入(1ch), 或外部采樣(1ch)
		輸出	報警輸出(4ch), 或觸發輸出(1ch)+報警輸出(3ch)
	輸入信號規格	邏輯/脈沖輸入部分	最大輸入電壓: 0～+30V (接地輸入有效) 輸入閾值電壓: 約+2.5V 電壓滯后: 約0.5V (+2.5V～+3V)
		外部觸發/采樣部分	最大輸入電壓: 0～+30V (接地輸入有效) 輸入閾值電壓: 約+1.9V 電壓滯后: 約0.2V (+1.9V～+2.1V)
	外部采樣輸入		最大輸入頻率: 100kHz 時間誤差: 1µs以下
	輸出信號規格	報警輸出時	輸出規格: 集電極開路輸出 (內部電壓5V, 上拉電阻10kΩ) 接點容量: 5V～24V, 100ｍA以下 (0.2W以下)
		觸發輸出時	當觸發條件達成時, 輸出500μs脈寬的脈沖信號 (低電平)
PC接口	以太網端口 (10BASE-T?100BASE-TX), USB2.0端口(高速)，實時傳輸速度最快1ms Web服務器功能, FTP服務器功能, NTP客戶端功能, DHCP客戶端功能, Email發送功能 USB驅動模式 (內置Flash閃存與外置SD存儲卡內文件的傳輸與刪除)
分析軟件	GL980_2000-APS應用軟件，記錄儀的操控, 實時數據收錄, 文件格式轉換 Windows 10, Windows 8.1, Windows 8, Windows 7 (SP1以上)
電源	標配：AC電源適配器 AC100 ～ 240V/50 ～ 60Hz 選配：2個專用鋰電池 (選件: B-569型專用鋰電池)
