日本日置HIOKI IM3523 LCR測試儀200KHz頻率2ms高速測量

HIOKI日置IM3523 LCR電橋測試儀測量頻率40Hz~200kHz,可測量Z,Y,θ,DCR(DC電阻)等15種參數,速度高達2ms,基本精度±0.05%,提供多種SMD治具及RS-232C、GP-IB通訊接口可選擇,應用于生產線和自動化測試。

LCR測試儀/電橋表品牌:日置HIOKI
日置HIOKI

請撥打電話,或在線聯系我們,告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務!
IM3523說明書
  • 日置HIOKILCR測試儀/電橋表IM3523
  • 日置HIOKILCR測試儀/電橋表IM3523
  • 日置HIOKILCR測試儀/電橋表IM3523
  • 日置HIOKILCR測試儀/電橋表IM3523
  • 日置HIOKILCR測試儀/電橋表IM3523

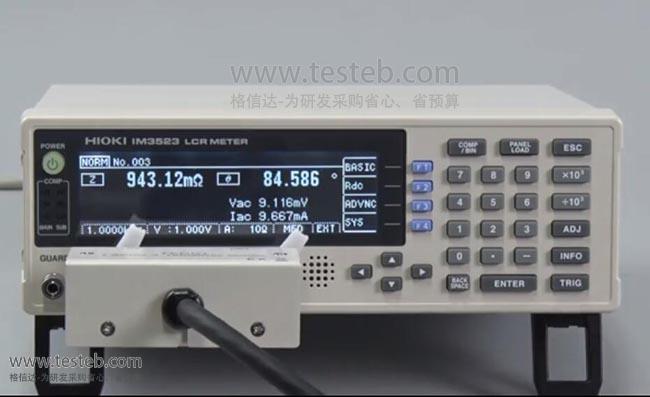

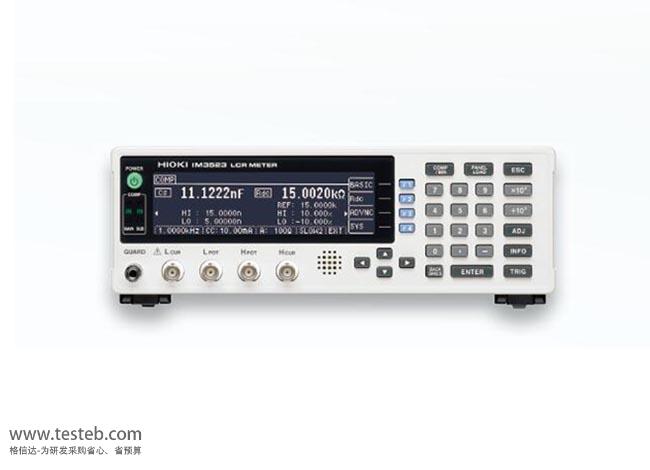

IM3523圖片

  • IM3523
  • IM3523
  • IM3523
  • IM3523
  • IM3523

日置HIOKI IM3523 LCR測試儀/電橋表規格參數與圖片

HIOKI IM3523 LCR測試儀測量范圍40Hz~200kHz,5mV~5V,10μA~50mA,基本精度±0.05%,測量參數包括Z阻抗[Ω]、Y導納[Ω]、θ相位角[°]、等效電阻及電感、X電抗[Ω]、G電導率[S]、B電納[S]等,內置比較器和BIN功能,高速達2ms的快速測試時間。日置IM3523電橋測試儀是應用于生產線和自動化測試領域的理想選擇,尺寸小巧與長方形小型測試儀尺寸相同,易于組裝嵌入自動機和產線工程系統內部位置。測量結果或設置數據等可以直接通過面板上插入U(xiǎn)SB進行保存,EXT I/O接口能輸出測量完成信號和判斷結果信號,也能輸入測量觸發信號等來控制儀器,另有RS-232C、LAN、GP-IB通訊模塊選件。為不同測試對象設計鑷型探頭、開爾文夾及多種SMD測試治具供客戶選購。

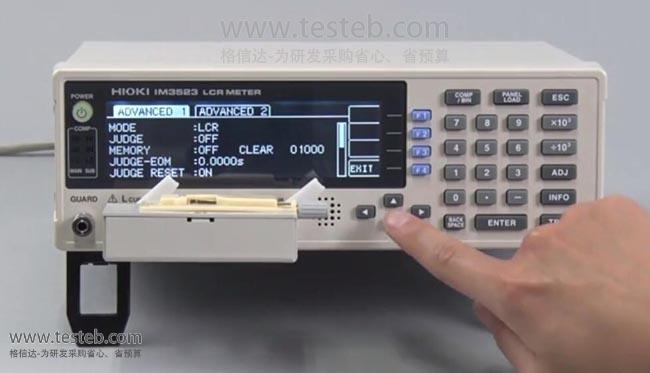

使用日置IM3523 LCR測試儀的相位測量功能,可以瞬間檢測出線圈的繞圈開始、繞圈結束的錯誤。而且,通過測量阻抗,可以檢查觸電、生產品和對比品的位置關系,這樣能進行更加可靠的檢查。HIOKI IM3523測試儀在LCR模式下,能夠從測量項目中選擇2個進行HI/IN/LO的判斷。判斷方法除了設置絕對值以外,還能設置%,Δ%。使用連續測量時,能夠根據多個測量條件·測量項目判斷。面板保存功能多樣,最多保存60組測量條件,還能保存128個開路/短路補償和線長補償?shù)鹊难a(bǔ)償值。使用面板功能讀取所保存的測量條件。除了手動讀取以外,可以使用外部控制端口控制面板編號的讀取,因此能縮短構筑自動化檢查產線的時間。



日置HIOKI IM3523/IM3533 LCR METER測試儀技術參數

型號 IM3523 LCR測試儀 IM3533測試儀 IM3533-01測試分析儀
測量模式 LCR模式:
單一條件測量

連續測量模式:
通過已保存的條件連續測量(2條)


用于電線零件、管腳元件和SMD元件
LCR模式:
單一條件測量

變壓器測量模式:
N匝數比, M漏感, ΔL電感差

連續測量模式:
通過保存的條件進行連續測量
LCR模式(最多60條)
LCR模式:單一條件測量
變壓器測量模式:N,M,ΔL
連續測量模式:
通過已保存的條件進行連續測量
LCR模式(最多60條)
分析模式(最多2條)
分析模式:用測量頻率掃描
(測量點2~801, 常規掃頻明細顯示)
測量參數 Z阻抗[Ω]、Y導納[Ω]、θ相位角[°]、
Rs等效串聯電阻=ESR[Ω]、
Rp并聯等效電路的電阻[Ω]、DCR
X電抗[Ω]、G電導率[S]、B電納[S]、
Cs串聯等效電路的靜電容量[F]、
Cp并聯等效電路的靜電容量[F]、
Ls串聯等效電路的電感[H]、
Lp并聯等效電路的電感[H]、
D損失系數=tanδ、Q因素(Q=1/D)
Z, Y, θ, Rs(ESR), Rp, DCR(直流電阻),
X, G, B, Cs, Cp, Ls, Lp, D(tanδ), Q,
N匝數比, M漏感, ΔL電感差, T

應用覆蓋線圈&變壓器生產到研發等諸多領域,
及電容電感,電氣化學
量 程 100 mΩ~100 MΩ, 10檔量程, (所有參數通過Z規定),主機能保存32000組數據
顯示范圍 Z, Y, Rs, Rp, Rdc, X, G, B, Ls, Lp, Cs, Cp±(0.000000[單位]~9.999999G[單位]),Z和Y為絕對值顯示
θ: ±(0.000°~999.999°)、D: ±(0.000000~9.999999)、Q: ±(0.00~99999.99)、Δ%: ±(0.0000%~999.9999%)
基本精度 Z: ±0.05%rdg. θ: ±0.03°
測量頻率 40Hz~200kHz (1mHz~10Hz步進) 1mHz~200kHz (1mHz~10Hz步進)
信號等級與阻抗 常規模式(輸出阻抗100Ω):
V模式·CV模式:
5 mV~5 Vrms, 1mV rms步進
CC模式:
10 μA~50 mA rms,10μA rms步進
常規模式(輸出阻抗100Ω):
V模式·CV模式:5mV~5Vrms, 1 mVrms步進
CC模式:10μA~50mArms, 10μArmsCC步進

低阻抗高精度模式(輸出阻抗25Ω):
V模式·CV模式:5mV~2.5Vrms, 1m Vrms步進
CC模式:10μA~50mArms, 10μArms步進
顯 示 單色LCD 彩色TFT5.7英寸,顯示可設置ON/OFF
測量時間與速度 2ms(100kHz,F(xiàn)AST,顯示OFF,代表值),速度模式FAST/MED/SLOW/SLOW2
DC偏壓 測量 - 常規模式:-5.00V~5.00V (10mV步進)
低阻抗高精度模式:-2.50V~2.50V (10mV步進)
BIN測量 主要參數10種,輔助參數1中,范圍外 2個項目10種,范圍外
外部接口 EXT I/O、USB(Hi-Speed)
選件:RS-232C/GP-IB/
LAN(10BASE-T/100BASE-TX)
可選擇安裝其中一種
EXT I/O、USB(Hi-Speed)、USB存儲
選件:RS-232C/GP-IB/LAN,可選擇安裝其中一種
尺寸及重量與標準配置 [IM3523] 約260W×88H×203D mm,約2.4 kg
[IM3533/IM3533-01] 約330W×119H×168D mm,約3.1 kg
標配:主機、電源線、說明書、CD-R(通訊說明書,軟件)
需結合應用單獨選擇和購買合適的測量探頭和測試夾具

IM3523測試儀規格說明書http://oznappies.com/download/202002/HIOKI_IM3523_IM3533.pdf



HIOKI IM3523 LCR測試儀探頭治具與通訊接口選件訂貨信息

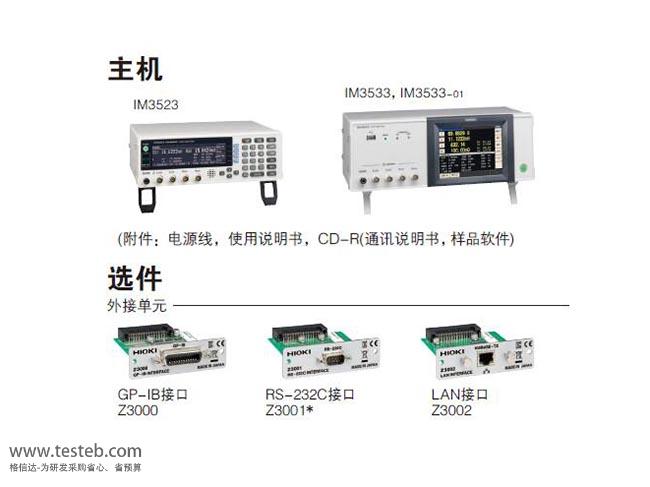

日置IM3523、IM3533/IM3533-01:包含主機、電源線、使用說明書、CD-R(通訊說明書,樣品軟件)

測試治具、探頭不是標配,請根據需要另外選購選件中的測試治具和探頭

[選件——外接通訊模塊]

Z3000 GP-IB接口、9151-02 GP-IB連接線

Z3001 RS-232C接口卡、Z3002 LAN接口

9268-10 DC偏置電壓單元 直連型,40Hz~8MHz,最大施加電壓DC±40V

9269-10 DC偏置電壓單元 直連型,40Hz~2MHz,最大電流DC 2A、電壓DC±40V

[用于引腳部件測試——測試治具、探頭]

L2000 4端子探頭:頻率DC~8 MHz,可測量端子直徑0.3mm~5 mm

9261-10測試治具:頻率DC~8 MHz,可測量端子直徑0.3mm~1.5mm

9140-10 4端子探頭:主機直連型,DC~8 MHz,可測0.3mm~2 mm

[SMD測試治具]

IM9110:直連型,對應0201尺寸,用于側面電極SMD,電極2端子結構DC~1MHz

IM9100:對應0402,0603,1005這3種尺寸,電極4端子結構可進行高精度測量,DC~8MHz

9677:主機直連型,頻率DC~120 MHz,用于側面有電極的SMD,尺寸1005~1608

9699:主機直連型,頻率DC~120 MHz,用于底面有電極的SMD,尺寸1608~2012

9263:主機直連型,頻率DC~8 MHz,用于測面有電極的SMD,尺寸2012~5750

L2001 鑷形探頭:頻率8 MHz,前端部分接觸頭IM9901 、IM9902探針可更換

用于電氣化學 4端子探頭9500-10,頻率DC~200kHz,可測量端子直徑0.3~2mm
