美國泰克Tektronix MDO3054示波器500MHz帶寬混合域測量

泰克Tektronix MDO3054混合域示波器帶寬500MHz，4個通道，專用于做調測用的時域測量，內置頻譜分析儀，里面有模擬信號、數字信號、射頻信號等來跟蹤信號的互相聯系，支持各種常用的串行總線，可用于功率設計應用。

數字示波器品牌：泰克Tektronix
泰克Tektronix

請撥打電話，或在線聯系我們，告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務！
MDO3054說明書
  • 泰克Tektronix示波器與探頭MDO3054
  • 泰克Tektronix示波器與探頭MDO3054
  • 泰克Tektronix示波器與探頭MDO3054

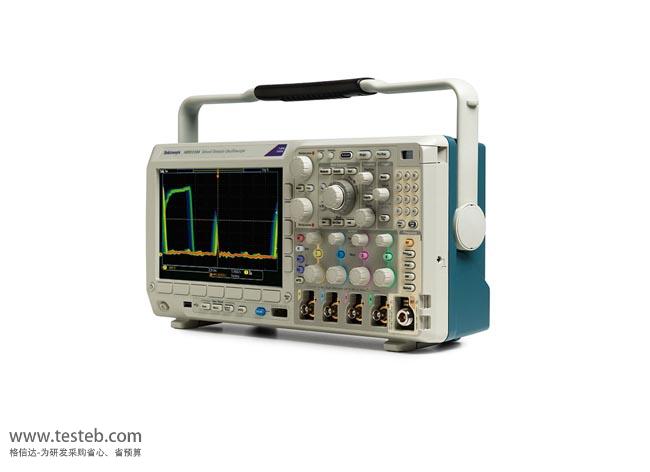

MDO3054圖片

  • MDO3054
  • MDO3054
  • MDO3054

泰克Tektronix MDO3054 數字示波器規格參數與圖片

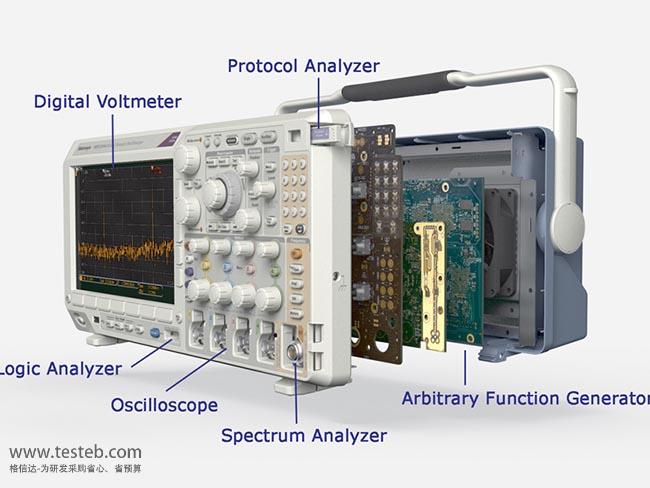

TEKTRONIX泰克MDO3000混合域示波器是6合1示波器之集大成者，集成了一臺頻譜分析儀、任意函數發生器、邏輯分析儀、協議分析儀和數字電壓表/計數器，并可以全面定制及全面升級，在需要時增加儀器和性能。泰克Tektronix MDO354示波器中集成了多臺儀器，最大限度地減少了占用的機架或工作臺空間，整合降低了在制造測試或調試站中使用多種不同儀器的相關成本。



通過泰克MDO3054示波器支持各種常用的串行總線，可以在混合信號嵌入式系統上執行系統級調試，迅速發現和解決問題，包括常用的串行總線技術。功率設計應用，使用自動功率質量、開關損耗、諧波、紋波、調制和安全作業區測量，在經濟的解決方案中提供更廣泛的功率探頭選擇范圍，進行可靠的、可重復的電壓、電流和功率測量。



TEK泰克MDO3000混合域示波器主要性能指標

1.示波器

分為2個和4條模擬通道兩種型號，帶寬1GHz、500MHz、350MHz、200MHz和100MHz可選

最高達5GS/s采樣率，所有通道上10M記錄長度，>280000wfm/s的最大波形捕獲速率

標配無源電壓探頭，3.9pF電容負載，1GHz、500MHz或250MHz模擬帶寬

2.頻譜分析儀

頻率范圍標配9kHz-示波器帶寬，選配9kHz-3GHz，超高捕獲帶寬，最高3GHz

3.任意函數發生器（選配）

13種預先定義的波形類型，50MHz波形生成功能

128k任意波形發生器記錄長度，250MS/s任意波形發生器采樣率

4.邏輯分析儀（選配）

16條數字通道，所有通道上10M記錄長度，121.2ps定時分辨率

5.協議分析儀（選配）

支持I2C、SPI、RS-232/422/485/UART、USB2.0、CAN、CANFD、LIN、FlexRay、MIL-STD-1553、ARINC-429和音頻標準等串行總線

6.數字電壓表/頻率計數器（產品注冊后免費提供）

4位ACRMS、DC和AC+DCRMS電壓測量，5位頻率測量



美國泰克Tektronix MDO3000混合域示波器型號規格參數

型號 MDO3012 MDO3014 3022 MDO3024 3032 MDO3034 3052 MDO3054 MDO3102 MDO3104
通道 2 4 2 4 2 4 2 4 2 4
帶寬 100 MHz 100 MHz 200  200 MHz 350M 350 MHz 500M 500 MHz 1 GHz 1 GHz
上升時間 4 ns 4 ns 2 ns 2 ns 1.14  1.14 ns 800 ps 800 ps 400 ps 400 ps
采樣率
1、2通道		 2.5 GS/s 2.5 GS/s 2.5 G 2.5 GS/s 2.5 G 2.5 GS/s 2.5 G 2.5 GS/s 5 GS/s 5 GS/s
采樣率
4 個通道		 - 2.5 GS/s - 2.5 GS/s - 2.5 GS/s - 2.5 GS/s - 2.5 GS/s
記錄長度 10 M 10 M 10 M 10 M 10 M 10 M 10 M 10 M 10 M 10 M
頻譜分析儀的標準頻率范圍 9 kHz -
100 MHz		 9 kHz -
100 MHz		 9 k -
200M		 9 kHz -
200 MHz		 9k -
350 MHz		 9 kHz -
350 MHz		 9 k -
500 MHz		 9 kHz -
500 MHz		 9 kHz -
1 GHz		 9 kHz -
1 GHz

MDO3000示波器技術文檔http://oznappies.com/download/201903/Tektronix_MDO3000_Oscilloscope.pdf



Tektronix MDO3000系列示波器訂貨信息

MDO3012 100MHz帶寬，2.5 GS/s采樣率，2通道

MDO3014 100MHz帶寬，2.5 GS/s采樣率，4通道

MDO3022 200MHz帶寬，2.5 GS/s采樣率，2通道

MDO3024 200MHz帶寬，2.5 GS/s采樣率，4通道

MDO3032 350MHz帶寬，2.5 GS/s采樣率，2通道

MDO3034 350MHz帶寬，2.5 GS/s采樣率，4通道

MDO3052 500MHz帶寬，2.5 GS/s采樣率，2通道

MDO3054示波器 500MHz帶寬，2.5 GS/s采樣率，4通道

MDO3102 1GHz，5 GS/s采樣率，2通道

MDO3104示波器帶寬1GHz，5 GS/s采樣率，4通道

示波器探頭

100MHz、200MHz型號：TPP0250，250MHz帶寬，10x，3.9pF。每條模擬通道一只無源電壓探頭

350MHz、500MHz型號：TPP0500B，500MHz帶寬，10x，3.9pF。每條模擬通道一只無源電壓探頭

1GHz型號：TPP1000，1GHz帶寬，10x，3.9pF。每條模擬通道一只無源電壓探頭

帶有MDO3MSO選件的：一只P631616通道邏輯探頭和附件
