美國泰克MSO2014B示波器4通道模擬和數字信號并行串行總線分析

泰克Tektronix MSO2014B混合信號示波器具有100MHz帶寬，1GS/s采樣率，利用4條模擬通道和16條數字通道，外加2個總線波形，合并數字通道以顯示并行總線或解碼串行總線，更快地查找、調試和分析設計中的眾多點，以入門級價格提供高級調試功能。

數字示波器品牌：泰克Tektronix
泰克Tektronix

請撥打電話，或在線聯系我們，告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務！
MSO2014B說明書
  • 泰克Tektronix示波器與探頭MSO2014B
  • 泰克Tektronix示波器與探頭MSO2014B
  • 泰克Tektronix示波器與探頭MSO2014B
  • 泰克Tektronix示波器與探頭MSO2014B
  • 泰克Tektronix示波器與探頭MSO2014B

MSO2014B圖片

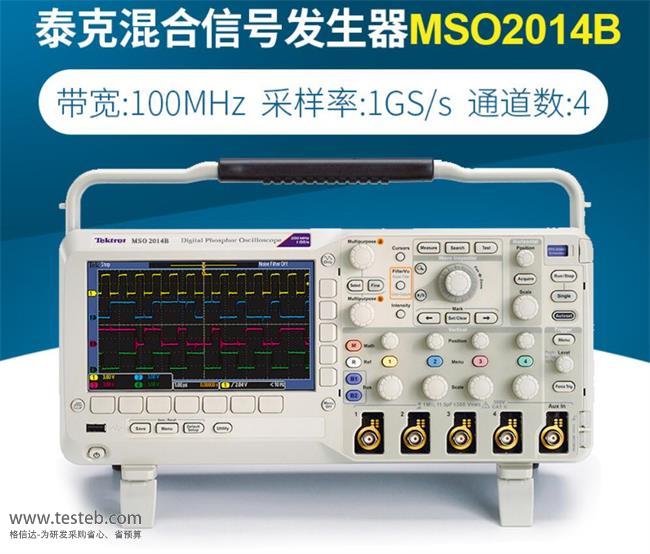

  • MSO2014B
  • MSO2014B
  • MSO2014B
  • MSO2014B
  • MSO2014B

泰克Tektronix MSO2014B 數字示波器規格參數與圖片

泰克Tektronix MSO2000B系列混合信號示波器提供了16條數字通道，這些通道緊密集成到示波器的用戶界面中，簡化了操作，可以輕松解決混合信號問題。泰克MSO2014B示波器允許對數字波形分組，簡化通道設置，并使用USB鍵盤輸入波形標記，將數字波形彼此相鄰放置，即可形成一組。形成分組后，即可一起定位組內的所有通道，這將大大縮短以往逐個定位通道所需的設置時間。

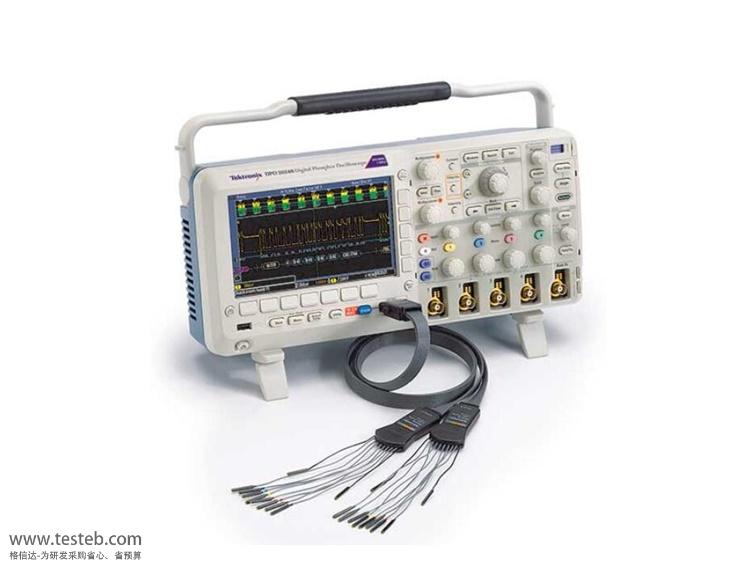

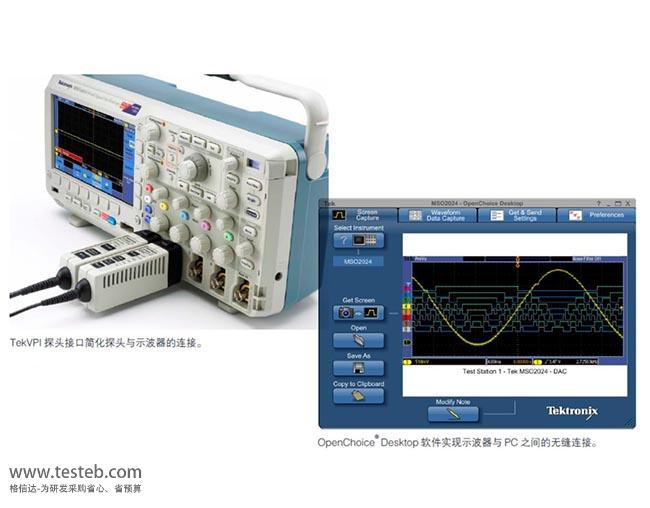

Tektronix MSO2014B混合信號示波器標配有P6316 MSO探頭，其獨特的設計提供兩個8通道分離座，并簡化了與被測器件的連接。與方形針連接時，P6316探頭可以直接和腳距為10英寸的8x2方形插座連接。在需要更大連接靈活性時，可以使用提供的引線組和鉤爪夾在貼片設備或測試點上，出色的電氣特性，輸入抗阻為 101kΩ時負載僅為8pF。可選購應用軟件模塊選件，如串行觸發和解碼模塊自動觸發特定數據包內容，適用于汽車、嵌入式設計和計算機應用中主要串行總線的選項。



美國泰克Tektronix MSO2000B/DPO2000B混合信號示波器規格參數

型號 MSO2002B 和  DPO2002B MSO2004B 和DPO2004B MSO2012B 和
DPO2012B		 MSO2014B 和DPO2014B MSO2022B 和DPO2022B MSO2024B 和
DPO2024B
模擬通道 2 4 2 4 2 4
帶寬 70 MHz 70 MHz 100 MHz 100 MHz 200 MHz 200 MHz
上升時間 5 ns 5 ns 3.5 ns 3.5 ns 2.1 ns 2.1 ns
采樣率 1 GS/s 1 GS/s 1 GS/s 1 GS/s 1 GS/s 1 GS/s
記錄長度 1 M 點 1 M 點 1 M 點 1 M 點 1 M 點 1 M 點
模擬通道
輸入信號		 耦合AC、DC、GND，阻抗（1 MΩ）±2%，11.5 pF ±2 pF
模擬輸入
靈敏度范圍		 2 mV/div - 5 V/div，垂直分辨率8 位
垂直系統
數字通道		 16 條數字通道（D15 至 D0），每組 8 條通道設置門限
MSO 型號 ——在相應的 DPO 型號上增加了 16 個數字通道
門限選擇 TTL、CMOS、ECL、PECL、用戶定義，定義的門限范圍±20 V
觸發模式 自動、正常、單次
觸發耦合 直流、高頻抑制（衰減 >85 kHz）、低頻抑制（衰減 <65 kHz）、噪聲抑制（降低靈敏度）
觸發釋抑范圍 20 ns 至 8 s
觸發類型 邊沿、脈沖寬度、欠幅脈沖、邏輯、建立與保持時間、上升/下降時間、視頻、I2C（選配）、SPI（選配）、
RS-232/422/485/UART（選配）、CAN（選配）、LIN（選配）、并行（僅在 MSO 型號上提供）

泰克示波器規格文檔http://oznappies.com/download/202001/Tektronix_MSO2000B-DPO2000B.pdf



Tektronix泰克MSO/DPO2000B混合示波器訂貨信息

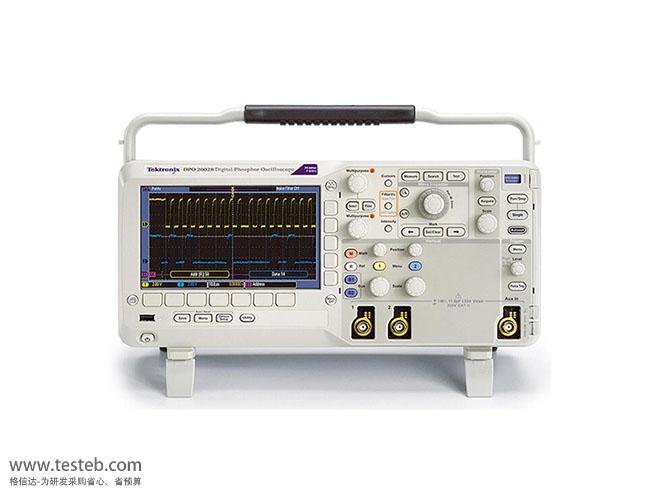

DPO2002B 70 MHz，1 GS/s，1 M 記錄長度，2 通道；DPO2004B 4 通道

DPO2012B 100 MHz，1 GS/s，1 M 記錄長度，2 通道；DPO2014B 4通道

DPO2022B示波器200 MHz，1GS/s，1 M 記錄長度，2 通道；DPO2024B 4通道示波器

MSO2002B 70 MHz，1 GS/s，1 M 記錄長度，2+16 通道混合通道；MSO2004B 4模擬+16數字通道

MSO2012B 100 MHz，1 GS/s，1M 記錄長度，2+16 通道混合信號

MSO2014B示波器100 MHz，1 GS/s，1M 記錄長度，4模擬通道+16數字通道

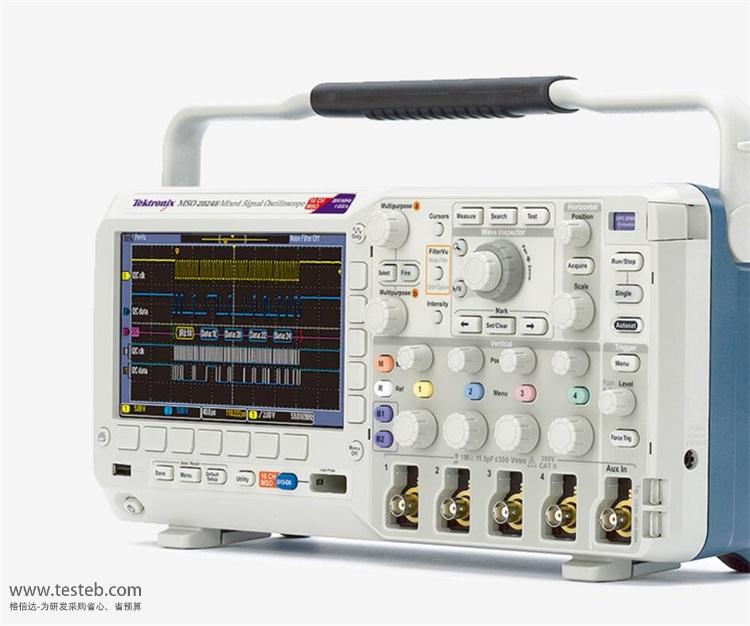

MSO2022B 200 MHz，1 GS/s，1M 記錄長度，2+16混合通道；MSO2024B 200MHz，4+16通道

標配探頭附件

TPP0200 200 MHz，10x 無源探頭，每個模擬通道一個，用于 100 和 200 MHz 型號

TPP0100 100 MHz，10x 無源探頭，每個模擬通道一個，用于 70 MHz 型號

P6316 16通道邏輯探頭和附件套件（僅限 MSO 型號，每臺儀器一套）

應用模塊軟件選件

DPO2AUTO汽車串行觸發和分析模塊：允許在 CAN 總線和 LIN 總線的包級別信息上觸發，并提供分析工具，如信號的數字視圖、總線視圖、包解碼、搜索工具以及帶時標信息的包解碼表。

DPO2COMP計算機串行觸發和分析模塊：允許在 RS-232/422/485/UART 總線的包級別信息上觸發，并提供分析工具，如信號的數字視圖、總線視圖、包解碼、搜索工具以及帶時標信息的包解碼表。

DPO2EMBD嵌入式串行觸發和分析模塊：允許在 I2C 和 SPI 總線上包級別信息上觸發，并提供分析工具，如信號的數字視圖、總線視圖、包解碼、搜索工具以及帶時標信息的包解碼表。雙通道型號僅支持雙線 SPI。

DPO2BND應用捆綁模塊選項：包含DPO2AUTO+DPO2COMP+DPO2EMBD應用模塊，需要多個串行總線調試和分析應用模塊時可節省資金。

泰克Tektronix示波器與探頭
