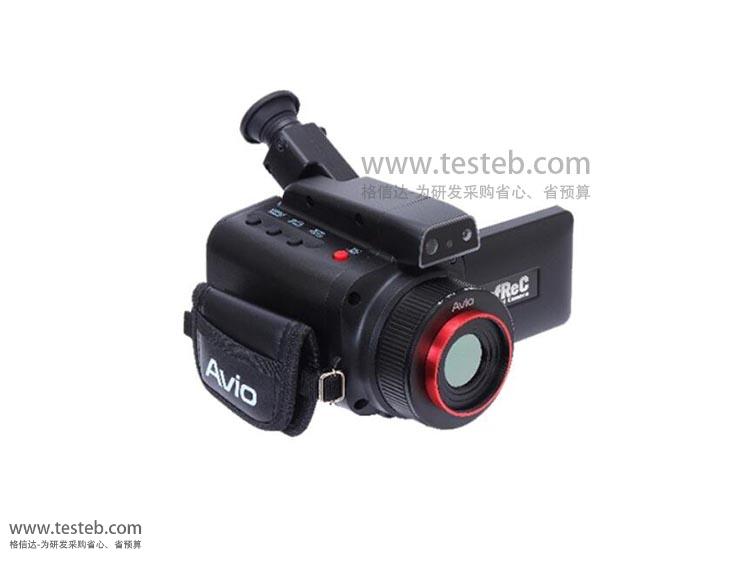

AVIO NEC R450系列紅外熱像儀具有高分辨率、高靈敏度和高精度，視角范圍24°x18°，480x360像素，0.87mrad空間分辨率，廣泛應用于從結構物體到微小細節領域的測量，如橋梁構造物體診斷、馬達軸承監測以及建筑物防水墻壁診斷、電子配件的放熱觀察，啟用SR模式不使用選配鏡頭也可以測量微小物體的溫度。

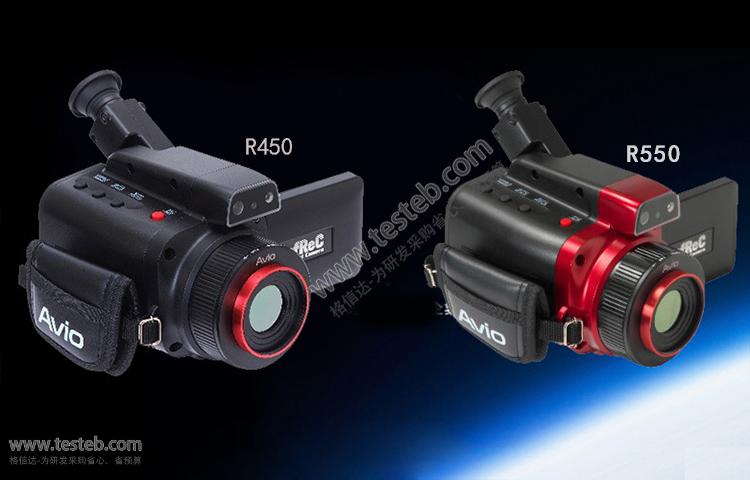

日本NEC集團Avio R450紅外熱成像儀是R300系列的升級版本，480×360傳感像素高分辨率以及960×720記錄像素SR模式超分辨率，測量溫度范圍-40~650℃、R450Pro型-40~1500℃，0.025℃分辨率高靈敏度和±1℃測量精度，高清晰度的熱圖像、高基本性能，滿足各種需求，可選配微距、廣角、遠焦鏡頭，廣泛應用于從結構物體到微小細節領域的測量，如橋梁構造物體診斷、馬達軸承等設備維護監測以及建筑物防水墻壁診斷、電子配件的放熱觀察，啟用SR模式狀態下不使用選配鏡頭也可以測量微小物體的溫度。

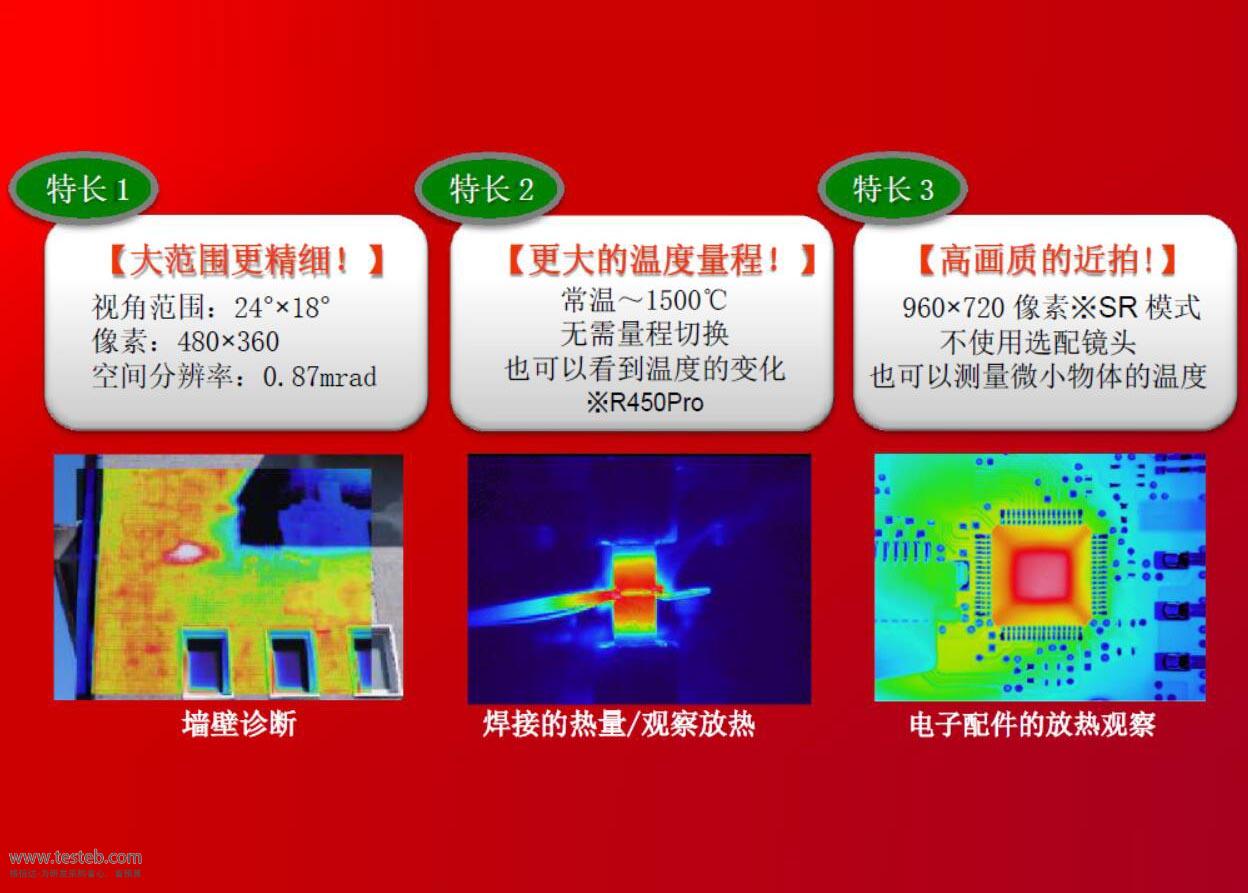

視角24°×18°、像素480×360、空間分辨率0.87mrad，寬視域內更精細的圖像質量
R450(-D)測溫范圍-40~650℃滿足常用場景，廣泛應用于各個領域
R450Pro(-D)用于溫度數據-40~1500°C的研發領域，以及從常溫加熱和觀察連續溫度變化的熱量儲存和熱輻射過程分析
SR模式960×720像素，標準鏡頭下可測試更細微的目標物溫度，圖像細節更清晰

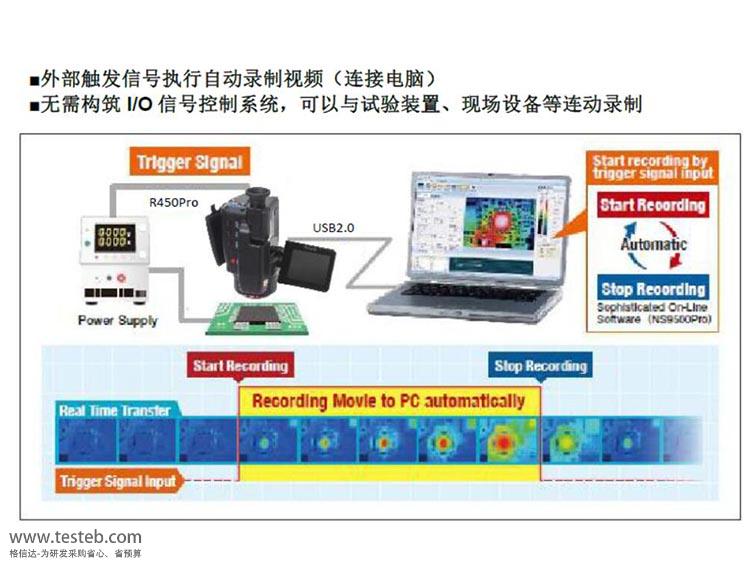

R450Pro內置視頻自動記錄功能，通過外部觸發輸入，軟件將自動進行視頻記錄
熱圖像和可視圖像多種模式易于觀察，一鍵輕松切換并列顯示、畫中畫 、圖像重疊融合（可調整透明度）
Infrared Thermal Imaging Camera在快速全景模式下，可水平拍攝大約75°的全景熱像，或垂直拍攝約56°的全景熱像

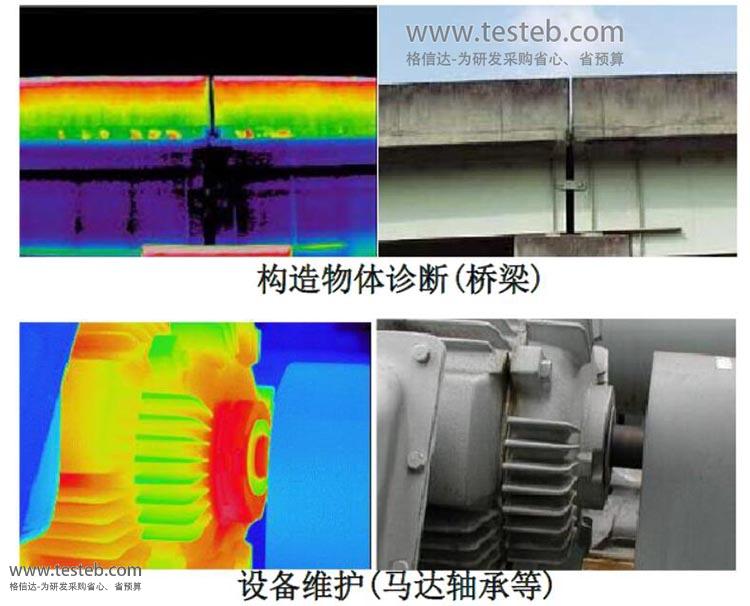

典型應用領域：橋梁結構診斷、電子軸承等設備狀態監測、建筑物診斷、設備蓄熱及散熱功能觀察、設備熱試驗
R450熱像儀說明書http://oznappies.com/download/202006/NEC_Avio_R450.pdf
| 功能 |
R450Pro 高幀頻40Hz |
R450Pro-D紅外熱像儀 幀頻8Hz |
R450熱成像儀 幀頻40Hz |
R450-D熱像儀 幀頻8Hz |
|||||
| 基本參數 | 探測器 | 非制冷焦平面 | |||||||
| 波長 | 8 to 14μm | ||||||||
| 測溫范圍 | -40 至 1500°C | -40 至650°C | |||||||
| 溫度分辨率 (NETD) | 0.025°C at 30°C (S/N增強) | ||||||||
| 精度 | ±1°C*1 | ||||||||
| 探測器像素 | 480(H)× 360(V)像素 | ||||||||
| 圖像記錄像素 |
標準模式：480(H)× 360(V) 超分辨率模式(SR)：960(H) × 720(V) *2 |
||||||||
| 視域 | 24°(H) × 18°(V) (標準鏡頭) | ||||||||
| 空間分辨率 |
標準模式：0. 87mrad 超分辨率模式(SR)：0.58mrad*3 |
||||||||
| 焦距 | 10cm 到無窮遠(標準鏡頭)*4 | ||||||||
| 聚焦 | 自動/手動 | ||||||||
| 圖像顯示 | 自動功能 | 自動調焦、自動調整溫度上下限、全自動調整 | |||||||
| 調色板 | 7個調色板(彩虹色、明亮色、白熱、黑熱等) | ||||||||
| 色階 | 256 / 32 / 16 / 8級 | ||||||||
| 可見光 | CMOS相機500萬像素 | ||||||||
| 可見光/紅外 | 并列顯示、融合（可調整透明度）、畫中畫（可調整透明度） | ||||||||
| 顯示功能 | 1-8倍連續放大（帶有顯示定位滾動），網格，9幅圖顯示（回放時） | ||||||||
| 畫質增強 | 去噪、平均化（殘像去除功能）、邊緣增強 | ||||||||
| 測量功能 | 點溫 |
10個可移動的點，溫度搜索：最高/最低溫點各一個、溫差 顯示 |
|||||||
| 指定區域的溫度顯示 | 最大、最小和平均（最多5個區域） | － | |||||||
| 線輪廓 | 水平，垂直，水平和垂直 | ||||||||
| 報警功能 | 畫面報警，聲音報警，顏色報警，報警記錄 | ||||||||
| 報警信號輸出 | － | ||||||||
| 溫度校正 | 輻射率校正，環境/背景溫度校正，距離校正 | ||||||||
| 輻射率 | 多點校正，提供輻射率表 | ||||||||
| 輻射率反向計算 | － | ||||||||
| 防抖動模式 | 提供 | － | |||||||
| 存儲和輸出 | 存儲卡 | SD卡，SDHC卡 | |||||||
| 存儲格式 | 靜態圖：JPEG熱圖像(帶溫度數據)，14bit（帶可見光圖像），視頻：SVX格式（特有格式） | 靜態圖：JPEG熱圖像(帶溫度數據)，14bit（帶可見光圖像） | |||||||
| 數據存儲 | 靜態圖(JPEG格式帶溫度數據，14bit)，可見光圖像同時記錄 | ||||||||
|
超分辨率模式 (SR) |
提供 | ||||||||
| 全景掃描 | 水平方向75°/ 垂直方向 56 ° | ||||||||
|
SD卡視頻 記錄速度 |
最快5Hz | 最快4Hz | － | ||||||
| 間隔拍攝 | 3秒- 60分鐘間隔可選，同時記錄可見光圖像 | ||||||||
| 外部觸發記錄 | 提供 | － | |||||||
| 聲音記錄 | 30秒錄音，按單幅熱圖像進行回放 | ||||||||
| 文字注釋 | 每張熱圖像最多可注釋128個字符，從SD卡導入字符。 | ||||||||
| 接口 | USB2.0 | 大容量存儲 | 提供 | ||||||
| 視頻數據傳輸 | 熱圖像：最快40Hz，同時記錄可見光圖像*5 | 熱圖像：最快8Hz，同時記錄可見光圖像*5 | 熱圖像：最快40Hz，同時記錄可見光圖像*5 | 熱圖像：最快8Hz，同時記錄可見光圖像*5 | |||||
| 外部觸發輸入 | 通過外部觸發輸入可自動記錄功能 | — | |||||||
| 視頻輸出 | NTSC / PAL 可切換 | ||||||||
| 報警輸出 | 觸點信號，無電壓 | － | |||||||
| 外部觸發輸入 | 脈沖信號 | － | |||||||
| 其它 | 顯示 | 3.5寸LCD 顯示屏（可旋轉、亮度可調）；彩色取景器（可傾斜調節） | |||||||
| 輔助功能 | 激光指示器（紅色，2級，IEC 60825-1 2007/2014），LED照明燈，有線遙控器 | ||||||||
|
環 境 |
操作溫度和濕度 | －15°C to 50°C, 90%RH (無凝露) | |||||||
| 存儲溫度和溫度 | －40°C to 70°C, 90%RH (無凝露) | ||||||||
| 抗振性/抗沖擊性 | 29.4m/sec2 (3G), 294m/sec2 (30G) | ||||||||
| EMC | 符合CE認證 (A級) | ||||||||
| 防塵/防水 | 防護等級 IP54 | ||||||||
| 電池 | 連續工作2.5小時，可充電鋰電池 | ||||||||
| AC電源 | 100V－220V AC, 50/60Hz | ||||||||
| 尺寸 | 約高121mm×寬105mm×長195mm（不包括突起部分） | ||||||||
| 重量 | 約1.3kg (包括電池) | ||||||||
| 標準配置 |
攜帶箱、SD卡、USB線、有線遙控器、肩帶、手帶、可充電電池(1塊)、操作軟件、使用說明書、 Power Kit套件含交流適配器、充電器和電源線 |
||||||||
| 標配軟件 | InfReC Analyzer NS9500Pro高級版 | InfReC Analyzer NS9500Std標準版*6 | |||||||
nec r450熱像儀規格技術文檔http://oznappies.com/download/202006/NEC_Avio_R450.pdf
*1 僅溫度環境在20-30℃，測溫范圍-20~60℃時（其他情況下±2℃或±2%）
*2 僅限靜態圖
*3 所有幀的圖片經過SR模式處理及防抖動除重影功能，空間分辨率增強；
*4 對于溫度精度：30cm到無窮
*5 僅紅外熱圖像傳輸時的速度為40HZ
*6 如需通過R450或R450D在線傳輸紅外視頻數據，必須升級軟件至NS9500PRO
| 名稱 | 型號 | 規格說明 |
| 鏡頭 | 標準鏡頭 |
24°(H) × 18°(V) 距離為1ｍ時：視角43×32cm，標準分辨率0.9mm、SR超分辨率0.6mm |
| 2倍望遠鏡頭 IRL-TX02C-B |
12?(H) x 9?(V)遠焦鏡頭 距離為1ｍ時：視角21×16cm，標準分辨率0.45mm、SR超分辨率0.3mm |
|
| 2倍視角放大鏡頭IRL-WX02C-B |
48?(H) x 36?(V)廣角鏡頭 距離為1ｍ時：視角86×64cm，標準分辨率1.8mm、SR超分辨率1.3mm |
|
| 52μm近拍放大鏡頭 IRL-C052UC |
25mm(H) x 18.7mm(V) 微距鏡頭工作距離 56mm |
|
| 配件 | 交流適配器RC60G-09D-110V(US)/110V/220V | 110V(US)， 110V or 220V |
| 電池 2UR18650F | 2500mAh，使用時間 : 2.5 小時 (標準) | |
| 充電器 NC-LSC05-110V(US)/110V/220V | 110V(US)，110V or 220V |
