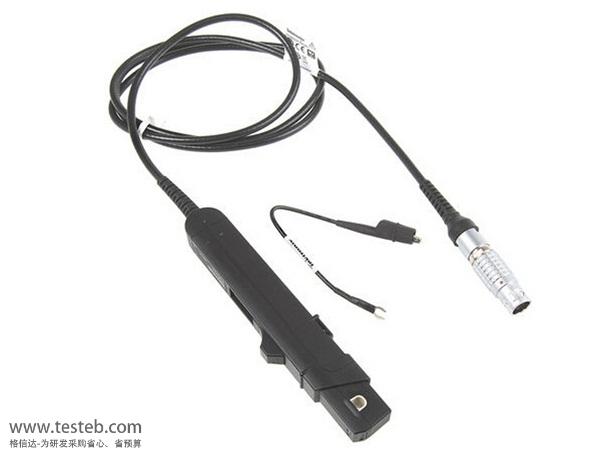

美國泰克TCP312A+TCPA300高頻電流探頭100MHz/30A帶放大器

Tektronix TCP300系列分離式磁芯電流探頭包含變換器和霍爾效應技術。TCP303、TCP305A、TCP312A電流探頭配套TCPA300電流放大器滿足當今電流測量需要的非常先進的電流測量系統。TCP300電流探頭單獨提供，提供各級別電流測量能力，從低毫安水平測量到高電流級別測量。

泰克Tektronix TCPA300 TCP312A電流探頭特點

易于使用，可精確測量交流/直流數據

可使用 TekVPI™ 探頭接口連接泰克示波器

可在示波器顯示器上提供自動單位定標和讀數

分芯結構允許方便地連接電路

TCP312A電流探頭上升時間 3.5ns

通常小于 1% 直流增益誤差

低噪聲、低直流偏移

易于消磁和自動調零

可在探針硬件上或通過示波器 UI 顯示菜單設置控件和探頭狀態/診斷指示器

安全類別等級CAT II 150 V, CAT II 300 V

技術資料說明書下載地址：http://oznappies.com/download/201506/TCPA300-TCP312A-TCPA400.pdf

美國Tektronix TCPA300 TCP305A電流測量系統應用

電信、數據通信、計算機和半導體電力電子環保行業設計師、安裝人員和維修人員的發展和分析解決方案：

TCPA300+TCP312A電流測量系統應用于電源（開關和線性），半導體設備（SCR、IGBT、MOSFET、CMOS、BJT）

功率逆變器/轉換器，電子鎮流器

工業/消費電子產品，移動通信（電話、衛星、中繼站）

電機驅動，運輸系統（電動車輛、電動火車、機車、航空電子設備）

TCPA300+TCP312/TCP305/TCP303 AC/DC電流測量系統型號規格對比

DC – 100 MHz，30A DC (tca312a)

DC – 50 MHz，50A DC (tcp305a)

DC – 15 MHz，150A DC (tcp303)

泰克示電流探頭測量系統推薦附件

016-1924-00：大探頭防護罩（適用于TCP303、TCP404XL）

016-1922-00：搬運箱；電流測量系統

011-0049-02：50 Ω 饋通終端

012-0117-00：50 Ω BNC-至-BNC 同軸電纜

012-1605-00：TEKPROBE 接口電纜， TCPA300 或 TCPA400 放大器 到 TDS 系列示波器

067-2396-00：電流環路，1 圈，50 Ω，BNC 連接器（用于 TCP305A、 TCP312A、TCP202A）

015-0601-50：電流環路，1 圈，50 Ω，BNC 連接器（用于 TCP303、 TCP404XL）

174-4765-00：TCPA300/TCPA400 放大器校 準適配器

067-1478-00：功率測量相差校正夾具，適用于 TCP202A、TCP305A、 TCP312A、TCP303 探頭
