[停產]美國泰克Tektronix TDS2022C數字示波器200M兩通道2G采樣率

泰克Tektronix TDS2022C數字存儲示波器200MHz帶寬，2 GS/s采樣率，2通道各標配一支TPP0201無源電壓探頭，所有通道上提供至少10X過采樣率，準確捕獲信號，包含16種自動測量、FFT分析、波形數學運算和光標，簡化設備分析。

數字示波器品牌：泰克Tektronix

聯系電話：18823303057
QQ在線客服

2104028976，2113429302 Vincent
農先生請撥打電話，或在線聯系我們，告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務！

TDS2022C說明書

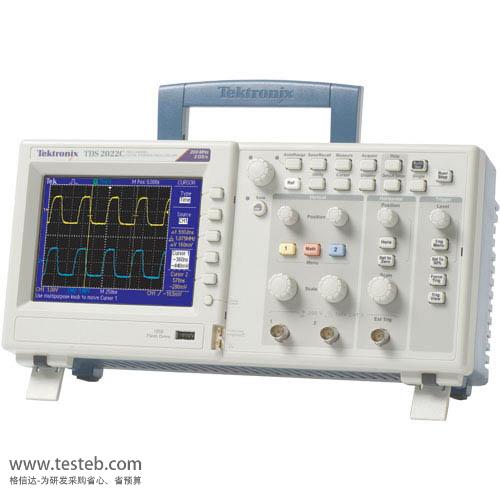

TDS2022C圖片

泰克Tektronix TDS2022C 數字示波器規格參數與圖片

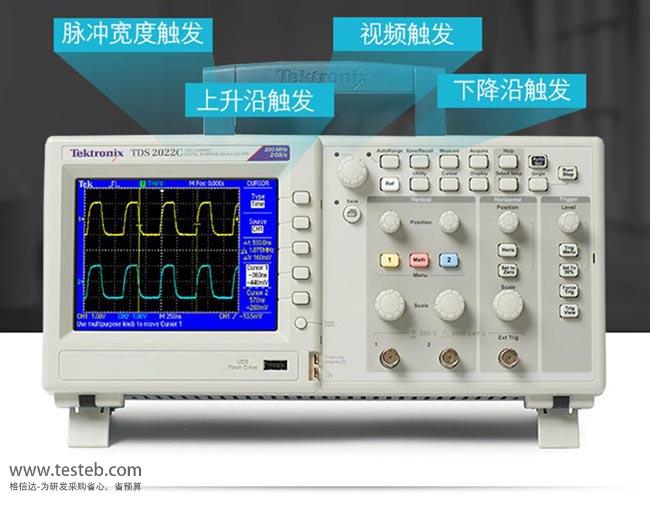

泰克Tektronix TDS2022C示波器專用前面板控制功能，簡便易用的前面板控制功能，減少學習時間，用更多的時間完成自己的工作。前面板USB主機端口迅速存儲和傳送波形和設置，后面板USB設備端口簡便地連接個人電腦，使用軟件控制示波器，記錄數據，簡化數據傳送，存檔測試結果。泰克TDS2022C示波器有源彩色顯示器，在遠處、在某個角度或在光線暗的情況下清楚地查看波形和測量結果。

TEKTRONIX泰克TDS2022C數字示波器可使用前面板上的USB主控端口，快速保存儀器設置、屏幕截圖和波形數據。內置的數據記錄功能可以設置示波器，將用戶指定的觸發波形保存到USB存儲設備中，時間長達24小時。還可以選擇“無限”選項不間斷監控波形，該模式可以將觸發波形保存到外部USB存儲設備，沒有時間長度限制，直到存儲設備存滿為止。隨后示波器還會引導您插入另一個USB存儲設備以繼續保存波形。每臺TDS2000C系列示波器均標配美國國家儀器NI LabVIEW SignalExpress泰克限定版軟件，可以進行基本儀器控制、數據記錄和分析。

美國Tektronix TDS2000C數字示波器系列型號參數

型號	TDS2001C	TDS2002C	TDS2004C	TDS2012C	TDS2014C	TDS2022C	TDS2024C
顯示器	TFT	TFT	TFT	TFT	TFT	TFT	TFT
帶寬	50 MHz	70 MHz	70 MHz	100 MHz	100 MHz	200 MHz	200 MHz
通道	2	2	4	2	4	2	4
外部觸發輸入	所有型號均包括
每條通道的采樣率	500 MS/s	1.0 GS/s	1.0 GS/s	2.0 GS/s	2.0 GS/s	2.0 GS/s	2.0 GS/s
記錄長度	所有型號的所有時基均為 2.5k 點
垂直分辨率	8 位
垂直靈敏度	使用經校準的微調時所有型號均為 2 mV 至 5 V/div
直流垂直精度	所有型號均為 ± 3%
垂直縮放	垂直擴展或壓縮動態或停止波形
最大輸入電壓	300 VRMS CAT II；超過 100 kHz 時以 20 dB/倍頻程下降至 3 MHz 時的 13Vp-p AC
位置范圍	2 mV 至 200 mV/div +2 V >200 mV 至 5 V/div +50 V
帶寬限制	所有型號均為 20 MHz
輸入耦合	所有型號均提供 AC、DC、GND
輸入阻抗	1 MΩ 并聯 20 pF
時基范圍	5 ns 至 50 s/div	5 ns 至 50 s/div	5 ns 至 50 s/div	2.5 ns 至 50 s/div	2.5 ns 至 50 s/div	2.5 ns 至 50 s/div	2.5 ns 至 50 s/div
時基精度	50 ppm
水平縮放	水平擴展或壓縮動態或停止波形
USB 端口	USB 主控端口位于前面板上，支持 USB 閃存驅動器 USB 設備端口位于儀器后面，支持 PC 及所有兼容 PictBridge 打印機的連接
GPIB	可選
