[停產]美國Tektronix泰克TDS3012C示波器100MHz帶寬數字示波器

Tektronix TDS3012C數字熒光示波器型號具有100 MHz帶寬，2個模擬通道，具有專用的前面板控件和25個自動測量，可提供形象顯示快速變化信號所需的性能。

數字示波器品牌：泰克Tektronix

聯系電話：18823303057
QQ在線客服

2104028976，2113429302 Vincent
農先生請撥打電話，或在線聯系我們，告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務！

TDS3012C說明書

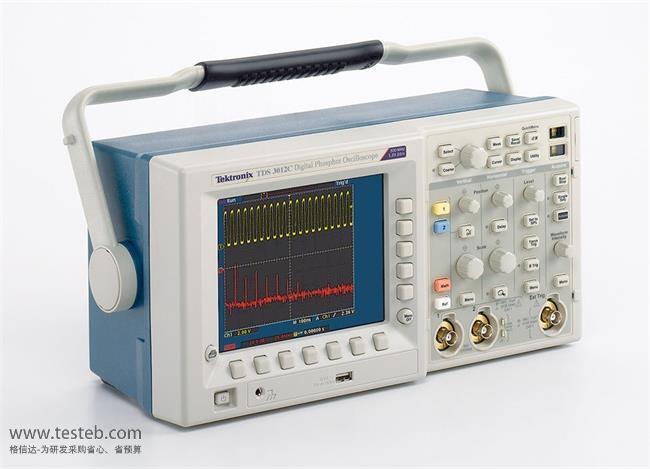

TDS3012C圖片

泰克Tektronix TDS3012C 數字示波器規格參數與圖片

泰克TDS3012C示波器數字實時采樣，以至少5倍的過采樣來準確地捕獲信號，利用欠幅脈沖、毛刺、上升/下降時間和建立時間/保持時間違例觸發器捕獲數字信號異常。Tektronix TDS3012C數字示波器以高波形捕獲率和灰階（intensity-graded）顯示屏快速捕獲和顯示毛刺和很少發生的事件。

Tektronix泰克示波器TDS3000C數字熒光示波器型號規格

	TDS3012C示波器	TDS3014C	TDS3032C	TDS3034C示波器	TDS3052C	TDS3054C
帶寬	100 MHz	100 MHz	300 MHz	300 MHz	500 MHz	500 MHz
計算得出的上升時間 (典型值)	3.5 ns	3.5 ns	1.2 ns	1.2 ns	0.7 ns	0.7 ns
通道數量	2	4	2	4	2	4
每條通道上的采樣速率	1.25 GS/s	1.25 GS/s	2.5 GS/s	2.5 GS/s	5 GS/s	5 GS/s
外部觸發輸入	所有型號均包括
最大記錄長度	10 k 樣點
垂直分辨率	9 位
垂直靈敏度	1 MΩ：1 mV/div to 10 V/div； 50Ω：1 mV/div to 1 V/div
輸入耦合	AC, DC, GND
輸入阻抗	并聯13 pF 或50Ω 端子時1 MΩ
DC 增益精度	+2%
最大輸入電壓	1 MΩ：150 VRMS, 峰值≤ 400 V；50Ω：5 VRMS, 峰值≤ 30 V
定位范圍	+ 5 div
帶寬極限	20 MHz	20 MHz	20 MHz, 150 MHz	20 MHz, 150 MHz	20 MHz, 150 MHz	20 MHz, 150 MHz
時基范圍	4 ns to 10 s	4 ns to 10 s	2 ns to 10 s	2 ns to 10 s	1 ns to 10 s	1 ns to 10 s
時基精度	在任意1 ms 時間間隔上± 20 ppm
美國泰克Tektronix示波器TDS3000C系列輸入/ 輸出接口
以太網端口	RJ-45 連接器, 支持10Base-T LAN
USB 端口	前面板USB 2.0 主機端口，支持USB 閃存
GPIB 端口	全面的發話/ 接聽模式、設置和測量(TDS3GV 通信模塊選配)
RS-232-C 端口	DB-9 公頭連接器，全面的發話/ 接聽模式；控制所有模式、設置和測量波特率最高38,400(TDS3GV 通信模塊選配)
VGA 視頻端口	DB-15 母頭連接器，監視器輸出，在配有VGA 的大型監視器上直接顯示信息(TDS3GV 通信模塊選配)
外部觸發輸入	BNC 連接器，輸入阻抗> 1 MΩ，并聯電流17 pF；最大輸入電壓150 VRMS
