[停產]Tektronix泰克TPS2024B隔離示波器200MHz帶寬4通道浮動和差分測量

泰克Tektronix TPS2024B示波器具有4個隔離通道，200MHz帶寬和2GS/s采樣率，可在多種困難環境中安全地進行浮動或差分測量，標配電池方便現場操作，選配軟件把通常需要的電源系統測量功能集成到儀器中，加快了電源分析和調試速度，應用于工用電源、高級電子、汽車設計調試。

數字示波器品牌：泰克Tektronix

聯系電話：18823303057
QQ在線客服

2104028976，2113429302 Vincent
農先生請撥打電話，或在線聯系我們，告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務！

TPS2024B說明書

TPS2024B圖片

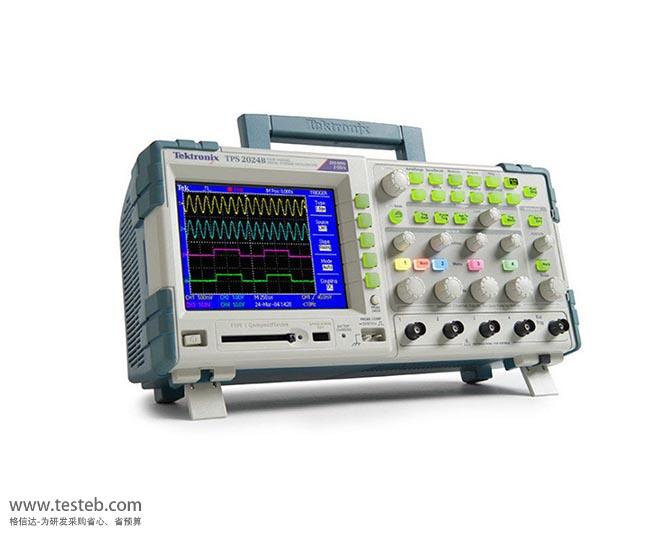

泰克Tektronix TPS2024B 數字示波器規格參數與圖片

美國Tektronix TPS2000B系列TPS2012B • TPS2014B • TPS2024B數字存儲示波器提供了廣泛的一系列功能，2通道和4通在與接地及在通道之間實現了隔離，可以讓您輕松進行測量，而不用擔心損壞電路，同時提供了用戶熟悉、簡便易用的控制功能和菜單。它標配電池電源，成為現場應用的自然之選。對電源電子器件測試，選配軟件把通常需要的電源系統測量功能集成到儀器中，加快了電源分析和調試速度。

泰克TEKTRONIX TPS2000B隔離示波器特性和優點

100MHz和200 MHz 帶寬，高達2 GS/s 的實時采樣率，所有通道上至少 10X 過采樣準確捕獲信號

2條或4條全面隔離和浮動通道，外加隔離外部觸發

采用 IsolatedChannel™ 技術，與接地及在通道之間實現了隔離，可以讓您輕松進行測量，而不用擔心損壞電路

Tektronix TPS2024B示波器具有11種最關鍵的自動波形測量功能，所有型號的FFT 標配

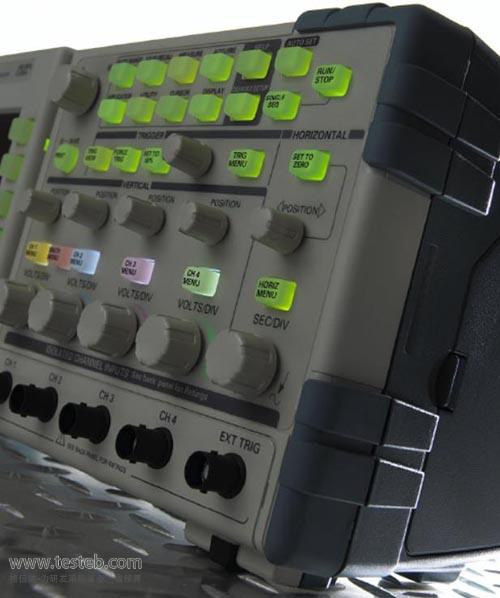

帶背燈的菜單按鈕，視覺清楚，通過前面板控件可縮短學習時間，讓更多時間放在任務上

通過自動設置菜單、自動量程、波形和設置存儲器以及內置的上下文相關幫助實現快速設置和操作

使用OpenChoice® 軟件或集成CompactFlash® 大容量存儲器，可快速編制和分析測量結果

選配電源分析應用軟件，提供廣泛的電源測量功能，快速自動測量真實功率和視在功率、相角、諧波和開關損耗

泰克TPS2024B隔離示波器通過RS-232端口和附帶的USB適配器電纜輕松連接個人計算機

使用 NI LabVIEW SignalExpress 軟件控制示波器、記錄數據并將結果簡單地進行傳輸和存檔

應用：工用電源及高級電子設計、調試、安裝和維護，汽車設計和測試，教育

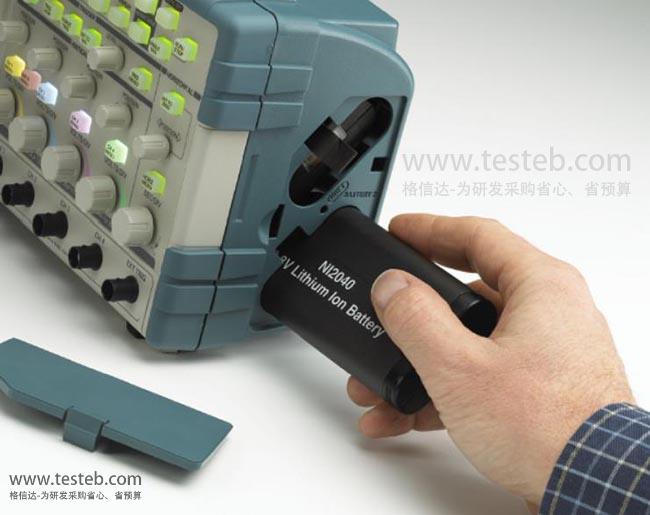

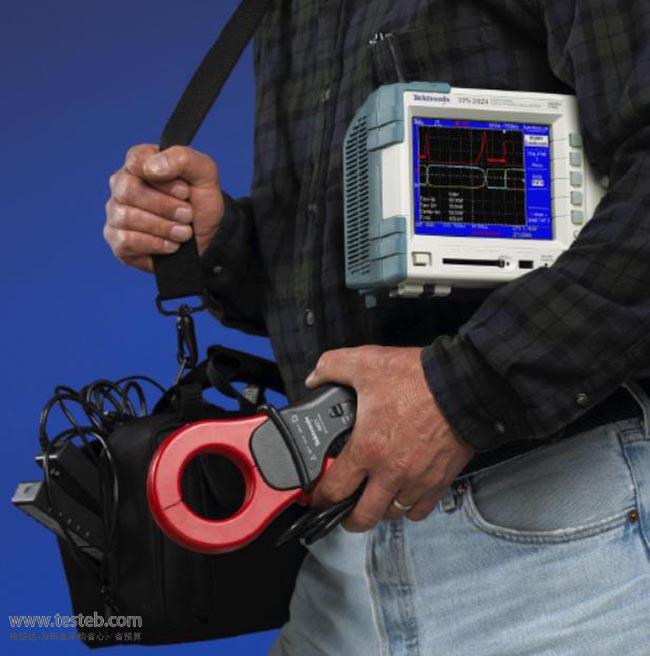

緊湊型設計方便在帶到現場，標配一塊電池可提供4小時連續工作，電池可以熱插拔，幾乎不受交流電源限制

Tektronix TPS2000B系列隔離通道示波器規格參數

型號	模擬帶寬	采樣率	記錄長度	模擬通道
TPS2012B	100 MHz	1 GS/s	2.5 K 點	2通道
TPS2014B	100 MHz	1 GS/s	2.5 K 點	4通道
泰克TPS2024B示波器	200 MHz	2 GS/s	2.5 K 點	4通道
顯示器	1/4 VGA LCD 彩色，標配一塊電池可連續工作4小時現場測量
自動測量	11種
隔離外部觸發輸入	阻抗隔離
垂直分辨率/靈敏度	8 位（常規或平均值）,使用經校準的微調時所有型號均為2 mV 至5 V/div，±3%直流垂直精度
垂直縮放	垂直擴展或壓縮動態或停止波形
最大輸入電壓(1 MΩ)	300 VRMS CAT II；浮動電壓600 VRMS CAT II （從BNC 信號到BNC 外殼）
線性動態范圍	±5 div
時基范圍及精度	5 ns 至50 s/div，TPS2024B型號為2.5 ns 至50 s/div；時基精度50 ppm
輸入阻抗	1 MΩ ±2% 并聯20 pF
功率測量	選配軟件包提供瞬時功率波形分析、波形分析、諧波分析、開關損耗、相角、dv/dt 和di/dt 光標
