臺灣固緯AFG-2125任意波形信號發生器25MHz信號發生器

固緯任意信號發生器型號AFG-2105,AFG-2112,AFG-2125,AFG-2005,AFG-2012,AFG-2025具有0.1Hz~5/12/25MHz全數字合成信號，0.1Hz分辨率。固緯AFG-2125任意信號發生器5MHz帶寬，4K長度任意波(AM/FM/FSK,USB Device)，內置9位數計頻器

信號發生器/信號源品牌：固緯GWINSTEK
固緯GWINSTEK

請撥打電話，或在線聯系我們，告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務！
  • 固緯GWINSTEK信號發生器/信號源afg-2125

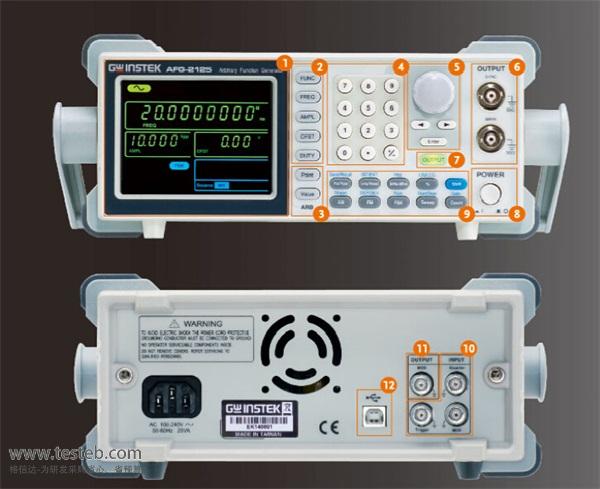

afg-2125圖片

  • afg-2125

固緯GWINSTEK afg-2125 信號發生器/信號源規格參數與圖片

固緯AFG-2125任意波形信號發生器特點

0.1Hz~5/12/25MHz全數字合成信號，0.1Hz分辨率

內置標準波形：正弦波、方波、三角波、噪聲波和任意波

20MSa/s采樣率、10位垂直分辨率、4k點記錄長度的任意波形編輯功能

AFG-2125信號發生器1%~99%方波占空比調整

固緯AFG2125信號發生器全數字操作設計與旋鈕微調功能

3.5’’三色 LCD屏幕，同時顯示幅值、直流偏壓和其它按鍵設置信息

AM/FM/FSK調變信號，掃描和計頻功能(僅AFG-2100系列)

USB Device接口，用于遠程控制和波形編輯

固緯AFG-2125 25MHz信號發生器配備PC任意波形編輯軟件



臺灣固緯AFG-2125任意波形信號發生器及相關型號規格參數

固緯任意波形信號發生器 AFG-2105 AFG-2112 AFG-2125 AFG-2005 AFG-2012 AFG-2025
波形 　 正弦波/方波/三角波
任意波功能 采樣率 20MSa/s
重建率 10MHz
記錄長度 4k點
垂直分辨率 10位
頻率
特性		 范圍-正弦波/方波 0.1Hz~5MHz 0.1Hz~12MHz 0.1Hz~25MHz 0.1Hz~5MHz 0.1Hz~12MHz 0.1Hz~25MHz
三角波/鋸齒波 1MHz
分辨率 0.1Hz
穩定度 ±20ppm
老化率 ±1ppm/year
誤差容忍 ＜10mHz
輸出
特性		 幅值 范圍 ≤20MHz：1mVpp~10Vpp (接50Ω)；2mVpp~20Vpp (開路)
≤25MHz：1mVpp~5Vpp (接50Ω)；2mVpp~10Vpp (開路)
精確度 設定值的±1%±1mVpp；(1kHz, ＞10mVpp)
分辨率 1mV或3位
平坦度 ±1% (0.1dB)≤100kHz；±3% (0.3dB)≤5MHz；±5% (0.4dB)≤12MHz；
±20% (2dB)≤20MHz；±5% (0.4dB)≤25MHz ；(正弦波1kHz)
單位 Vpp，Vrms，dBm
直流偏移范圍 ±5Vpk ac+dc (接50Ω)；±10Vpk ac+dc (開路)
精確度 設定值的1%+2mV+幅值的0.5%
波形輸出阻抗 50Ω典型值(固定)；＞10MΩ(輸出關閉)
保護 短路保護；過載繼電器自動禁止輸出
SYNC輸出    準位 TTL-compatible into＞1kΩ
 阻抗 50Ω正常值
上升/下降時間 ≤25ns
正弦波
特性		 諧波失真 -55dBc DC～1MHz, Ampl＞1Vpp；45dBc 1MHz~5MHz, Ampl＞1Vpp；-30dBc 5MHz～20MHz，Ampl＞1Vpp
方波
特性		 上升/下降時間 最大輸出時，≤25ns(接50Ω負載)
過激信號 ＜5%
不對稱性 周期的1%+1ns
可調占空比 1%~99%≤100kHz；10%~90%≤2MHz；20.0%~80.0%≤5MHz；40.0%~60.0%≤10MHz；50%≤25MHz；(全頻段1%的分辨率)
